【使用教程】在Ubuntu下PMM60系列一体化伺服电机通过SDO跑循环同步位置模式详解

本教程将指导您在Ubuntu操作系统下使用SDO(Service Data Object)来配置和控制PMM60系列一体化伺服电机以实现循环同步位置模式。我们将介绍必要的步骤和命令,以确保您能够成功地配置和控制PMM系列一体化伺服电机。

01.准备工作

在正式介绍之前还需要一些准备工作:

1.装有linux系统的设备:这里使用虚拟机搭建ubuntu-18.04.2-desktop-amd64

【使用教程】在Ubuntu下PMM60系列一体化伺服电机通过SDO跑循环同步位置模式详解_第1张图片

2.USBCAN转换器:NiMotionUSBCAN转换器(一端为USB口,另一端为航插型,用于CAN通信)

【使用教程】在Ubuntu下PMM60系列一体化伺服电机通过SDO跑循环同步位置模式详解_第2张图片 USBCAN转换器

3.PMM6040 CANopen通信一体化伺服电机:

【使用教程】在Ubuntu下PMM60系列一体化伺服电机通过SDO跑循环同步位置模式详解_第3张图片 PMM60系列一体化伺服电机

4.SDK文件:Linux x86_64的NiMServoSDK文件包(SDK用于为特定的软件包、软件框架、硬件平台、操作系统等创建应用软件的开发工具的集合,有了它就可以通过调用函数,实现需求功能。了解更多SDK介绍请查看《为了让用户更灵活的使用电机,我们开发了SDK》,相关SDK文件在文末获取或访问官网联系客服获取)

【使用教程】在Ubuntu下PMM60系列一体化伺服电机通过SDO跑循环同步位置模式详解_第4张图片 SDK

以上准备工作完成后,将USB转CAN转换器两端分别插到电脑USB接口和一体化伺服电机通信口,软件环境搭建请参考《Linux系统下如何使用NiMotionUSBCAN转换器?

【使用教程】在Ubuntu下PMM60系列一体化伺服电机通过SDO跑循环同步位置模式详解_第5张图片 接线示意图

02.操作实例

1.打开系统文件“Files”,右键新建文件夹,命名为“SDK2”

【使用教程】在Ubuntu下PMM60系列一体化伺服电机通过SDO跑循环同步位置模式详解_第6张图片

2.SDK程序文件拷贝到此文件夹下,解压并进入解压目录

【使用教程】在Ubuntu下PMM60系列一体化伺服电机通过SDO跑循环同步位置模式详解_第7张图片

【使用教程】在Ubuntu下PMM60系列一体化伺服电机通过SDO跑循环同步位置模式详解_第8张图片

3.右键选择“Open in Terminal”(打开终端),在终端窗口执行以下命令:

echo $PWD
cd /etc/ld.so.conf.d/
sudo vi SDK.conf

【使用教程】在Ubuntu下PMM60系列一体化伺服电机通过SDO跑循环同步位置模式详解_第9张图片

【使用教程】在Ubuntu下PMM60系列一体化伺服电机通过SDO跑循环同步位置模式详解_第10张图片

【使用教程】在Ubuntu下PMM60系列一体化伺服电机通过SDO跑循环同步位置模式详解_第11张图片

添加路径:/home/lirui/SDK2/NiMServoSDK-MM-bin-linux-x64/bin

【使用教程】在Ubuntu下PMM60系列一体化伺服电机通过SDO跑循环同步位置模式详解_第12张图片

4.运行可执行文件

sudo ldconfig

【使用教程】在Ubuntu下PMM60系列一体化伺服电机通过SDO跑循环同步位置模式详解_第13张图片

5.修改示例工程,用SDO跑循环同步位置模式。

注释掉PDO启动函数:

【使用教程】在Ubuntu下PMM60系列一体化伺服电机通过SDO跑循环同步位置模式详解_第14张图片

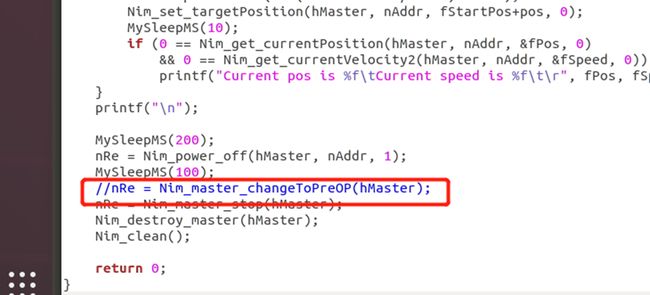

注释掉PDO关闭函数:

【使用教程】在Ubuntu下PMM60系列一体化伺服电机通过SDO跑循环同步位置模式详解_第15张图片

【使用教程】在Ubuntu下PMM60系列一体化伺服电机通过SDO跑循环同步位置模式详解_第16张图片

6.执行以下命令:

make

【使用教程】在Ubuntu下PMM60系列一体化伺服电机通过SDO跑循环同步位置模式详解_第17张图片

7.进入bin目录,并配置临时环境路径export LD_LIBRARY_PATH=./(注意:每次进入当前终端需重新发送此命令。)

【使用教程】在Ubuntu下PMM60系列一体化伺服电机通过SDO跑循环同步位置模式详解_第18张图片

8.在bin目录下执行可执行文件test_csp, 下图中后两个参数分别是分别是“通信协议”,“转换器类型”。

【使用教程】在Ubuntu下PMM60系列一体化伺服电机通过SDO跑循环同步位置模式详解_第19张图片

9.一体化伺服电机会根据下图红框中的公式计算出的位置值pos不断到达新位置。

【使用教程】在Ubuntu下PMM60系列一体化伺服电机通过SDO跑循环同步位置模式详解_第20张图片

以上即是今天分享的全部内容,通过本教程,您已经学会了在Ubuntu操作系统上使用SDO来配置和控制PMM60系列一体化伺服电机以实现循环同步位置模式。您可以根据自己的需求配置和控制PMM一体化伺服电机,并使用示例程序作为起点进行开发。如果您有其他问题,请及时联系我们。

本文参考资料:《PMM系列销售资料包》

下载地址:https://drive.weixin.qq.com/s?k=AGMARQdXAAwYUJwkBl备用地址:https://wwwe.lanzouq.com/b0fgnf5ni密码:f1x6
