OpenStack Neutron安全组机制探索

过去一直以为，neutron的安全组是由iptables实现，网上不少文章也印证这个想法，他们的依据如下图：

ovs的Port不具备安全功能，因此接入一个qbr-xxx的bridge，这个bridge的实现载体是Linux Bridge，借助iptables实现防火墙功能——原本我也是这么认为的。
直到有一次，在查找具体的安全组iptables规则时，并没有发现相关的rules，对此产生了怀疑。
查看ml2_conf.ini的配置文件后，发现我们环境中的firewall driver是openvswitch，那不用说肯定是通过流表实现安全组了。

firewall_driver属性在ml2/plugins/ml2_conf.ini配置文件中：

以流表形式存在的安全组，对比iptables的实现，是更具备性能优势的。iptables规则的存在，意味着数据包需要走一遍内核协议栈，对性能的损耗十分明显。
在我们的生产环境中，每增加一条iptables规则，就会损失2w的PPS，iptables规则的数量是需要得到控制的。

查看neutron（R版）安全组相关的代码：

neutron的通信机制是以neutron-server接受restful API请求，操作DB，并转发给各类agent工作的流程。图中代码位于ovs-agent部分，文件路径是neutron/agent/securitygroups_rpc.py。
neutron-server收到的安全组更新请求，在操作完数据库后，通过rabbitmq发送给ovs-agent，异步调用此函数，通过驱动实现抽象方法，调用到具体的驱动中去干活。
可以看到，neutron支持iptables和ovs两种安全组驱动，用户通过firewall_driver可以选择。第一条是抽象类方法，第二条是驱动实现的模板，后面的IptablesFirewallDriver和OVSFirewallDriver才是实现的驱动。

二者都是通过刷新缓存，去调用命令行添加流表或iptables rules。
通过一条命令，为环境中的某个port添加一条安全组：

openstack port set 90ee4f00-3fe9-4e71-85da-e8ce19901091 --security-group fe66a3c9-723c-4faf-bbbd-d7cffe78d663

在ovs-agent的日志中抓到如下内容：

梳理一下日志内容，意思是添加这样一条安全组规则：

'direction': 'ingress', 'protocol': 6, 'ethertype': 'IPv4', 'port_range_max': 65535, 'source_ip_prefix': '0.0.0.0/0', 'port_range_min': 1

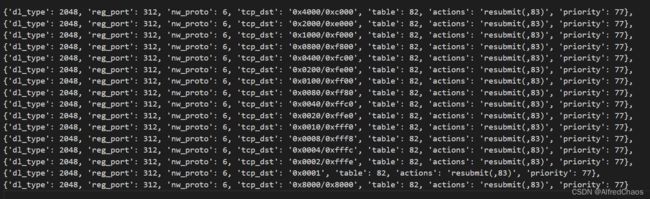

会为添加如下的流表：

• dl_type网络类型：2048即十六进制0x800，指代IPv4协议
• reg_port记录端口：目标端口在openflow中的编号，指的是添加安全组的端口
• nw_proto协议：6代表tcp
• tcp_dst：端口按位匹配，这个端口是匹配的端口，即安全组规则中指定的1-65535
  （openflow流表在表示端口范围时，有两种选择，例如1-65535，要么它添加65535条流表；要么通过port/mask的方式，1到65535按二进制展开，以掩码记录一个范围，与CIDR相似，如上案例中所有tcp_dst组合起来刚好是1-65535）
• table 82：流表添加到82表
• resubmit(,83)：转发到83表
• priority 77：优先级77

所有能匹配到流表规则的，都会被转发到83表，即代表着已经通过安全组了，83表可以转发给连接安全组的tap口。
