Quartus-ll 采用三种方法实现 D 触发器功能仿真及时序波形仿真详细步骤
目录
- 一、D触发器简介
- 二、创建D触发器原理图并仿真
-
- 2.1 新建工程
- 2.2 创建原理图文件
- 2.3 编译原理图文件
- 2.4 创建 VWF 文件
- 2.5 波形仿真
- 三、调用D触发器并仿真
-
- 3.1 新建工程
- 3.2 创建原理图文件
- 3.3 编译原理图文件
- 3.4 创建 VWF 文件
- 3.5 波形仿真
- 四、用Verilog语言实现D触发器并仿真
-
- 4.1 新建工程
- 4.2 编写Verilog文件
- 4.3 使用Modelsim手动仿真
- 4.4 波形仿真
- 五、总结
- 六、参考资料
本文内容：
1、在 Quartus-II 中自己用门电路设计一个D触发器，并进行仿真，时序波形验证；
2、在 Quartus-II 中直接调用一个D触发器电路，进行仿真，时序波形验证，与2做比较；
3、在 Quartus-II用Verilog语言写一个D触发器，进行仿真验证，与3做比较。
一、D触发器简介
- D触发器是一个具有记忆功能的，具有两个稳定状态的信息存储器件，是构成多种时序电路的最基本逻辑单元，也是数字逻辑电路中一种重要的单元电路。

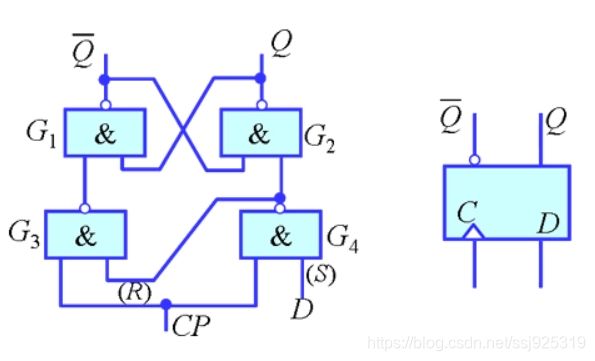

- D触发器（data flip-flop或delay flip-flop）由4个与非门组成，其中G1和G2构成基本RS触发器。
功能表：
| D | CLK | Q | QN |
|---|---|---|---|
| 0 | 时钟上升沿 | 0 | 1 |
| 1 | 时钟上升沿 | 1 | 0 |
| × | 0 | last Q | last QN |
| × | 1 | last Q | last QN |

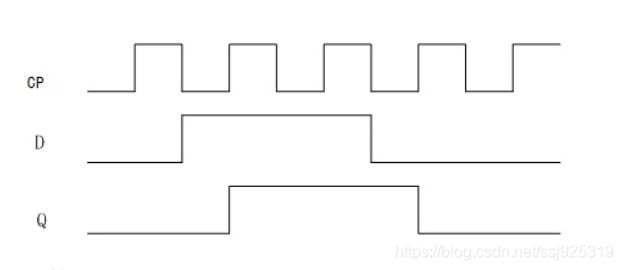

时序图：
二、创建D触发器原理图并仿真
2.1 新建工程

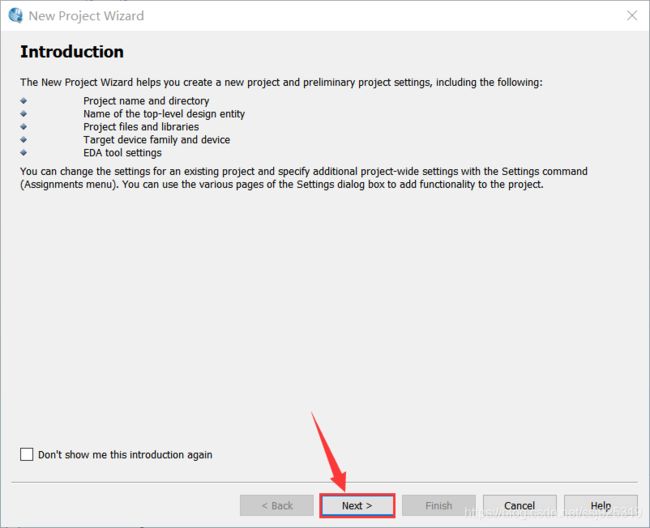

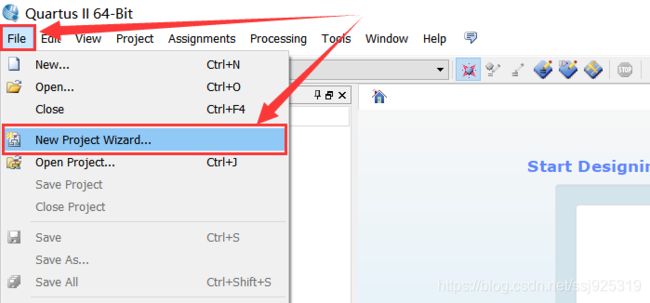

- 【File】→【New Project Wizard…】。
- 点击【Next >】。

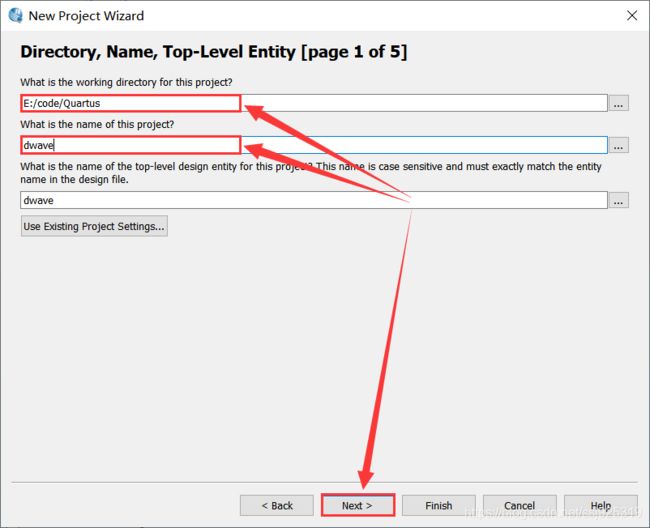

- 选择工程保存路径及工程名，然后点击【Next >】。

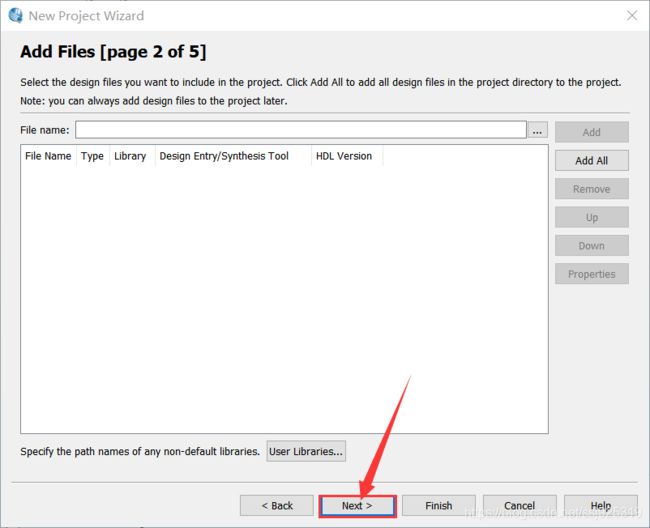

- 这里是添加已有的工程设计文件，不需要添加，点击【Next >】。

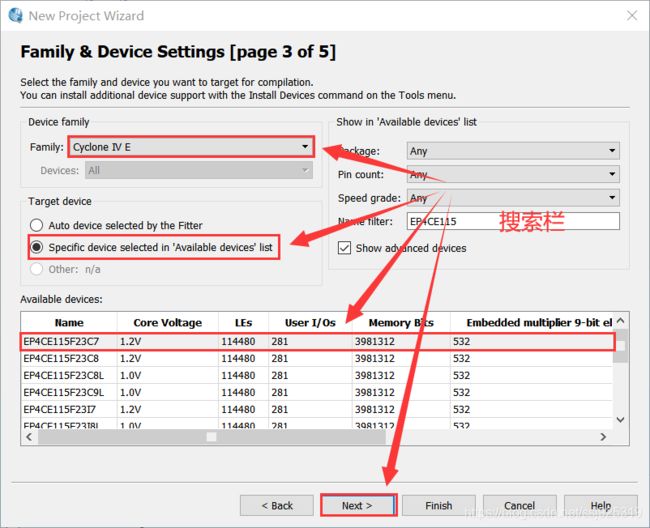

- 根据使用的 FPGA，进行选择芯片系列及类型，然后点击【Next >】。

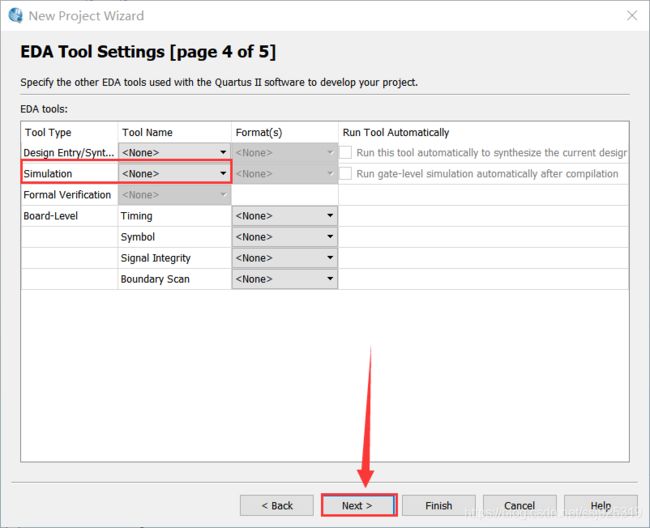

- 保持 Simulation 为 < None >，然后点击【Next >】。

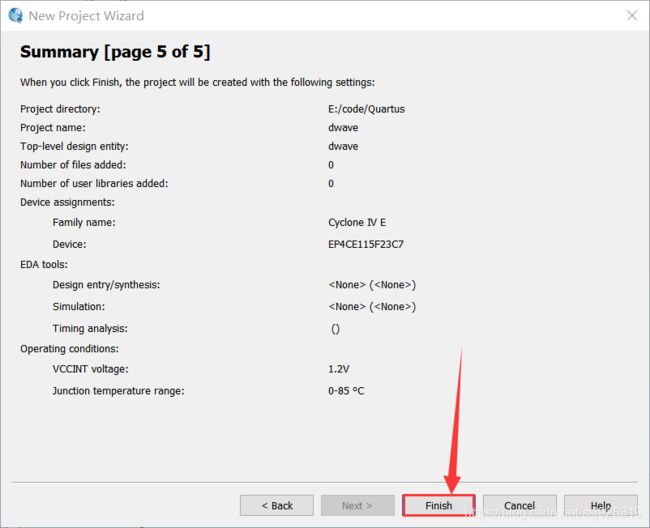

- 配置信息，点击【Finish】。
2.2 创建原理图文件

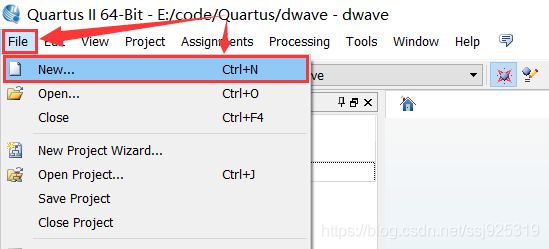

- 【File】→【New…】。

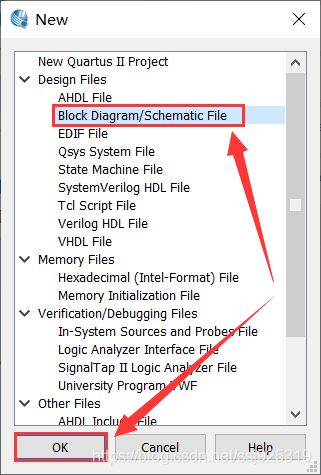

- 选择【Block Diagram/Schematic File】，点击【OK】。

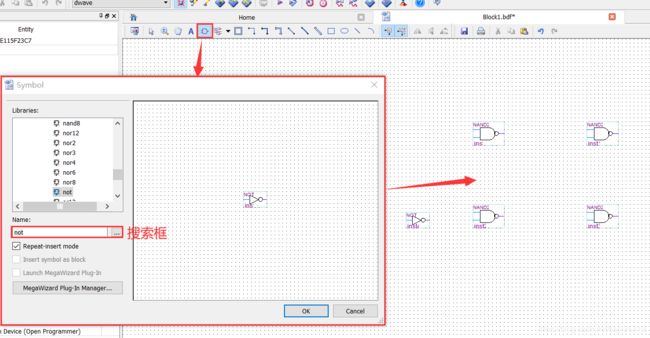

- 点击【插头图标】弹出工具窗口，搜索元件，然后在图纸上摆放：
- 4 个 nand2 与非门；
- 1 个 not 非门。
- 如下图所示（Ctrl + 滚轮，可放大缩小）：

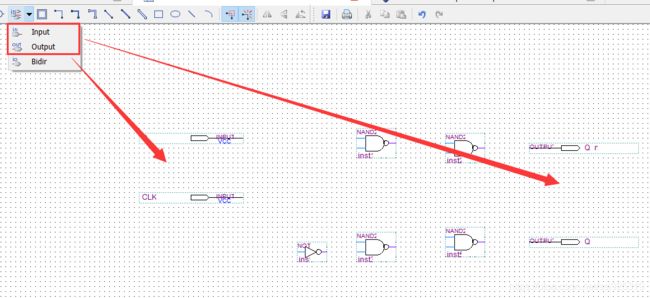

- 添加两个输入管脚和两个输出管脚，双击 Pin Name 即可修改管脚名。

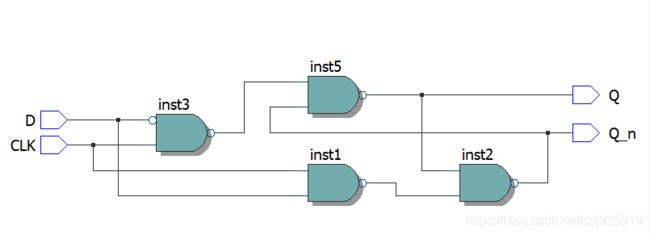

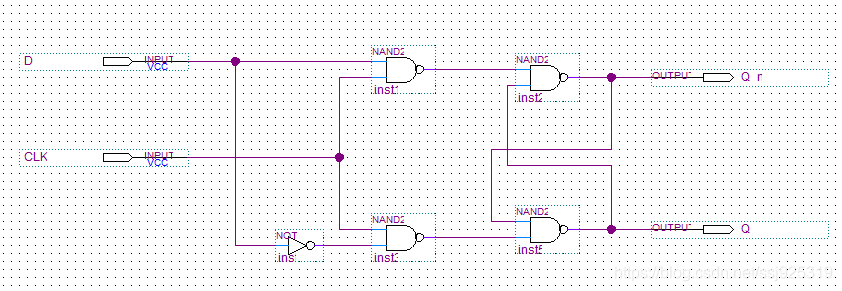

- 鼠标左键按住连接管脚即可，完整图如下：

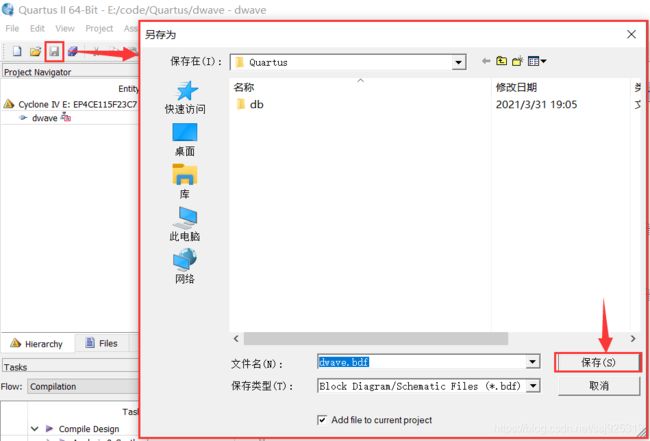

- 保存电路图。
2.3 编译原理图文件

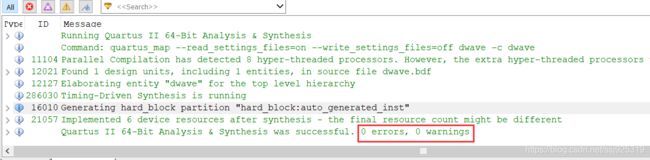

- 启动分析与综合（全编译）。

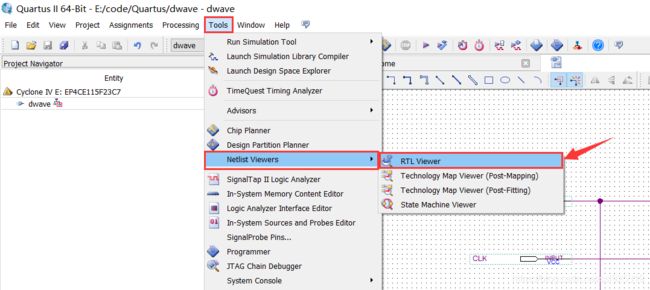

- 查看硬件电路图：点击【Tools】→【Netlist Viewers】→【RTL Viewer】。
- 结果如下：
2.4 创建 VWF 文件

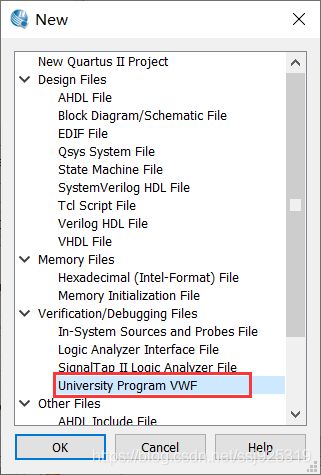

- 点击【File】→【New】，选择【University Program VWF】。

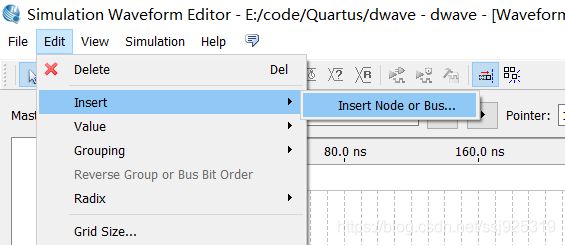

- 选择【Edit】→【Insert】→【Insert Node or Bus…】。

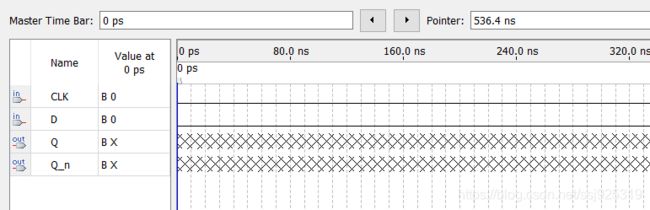

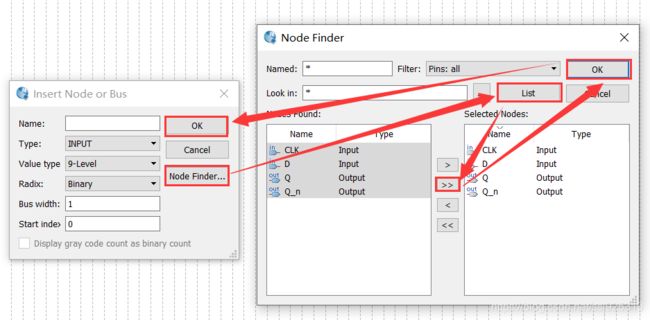

- 点击【Node Finder…】，然后点击【List】会罗列出四个管脚，点击【>>】选择全部，然后点击【OK】，自动补全了【Name】，然后点击【OK】。

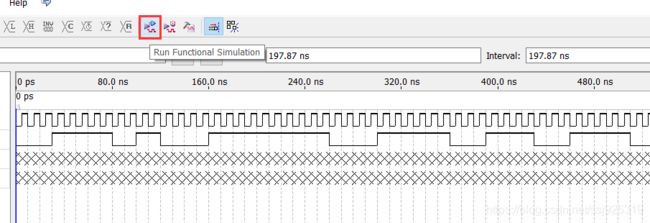

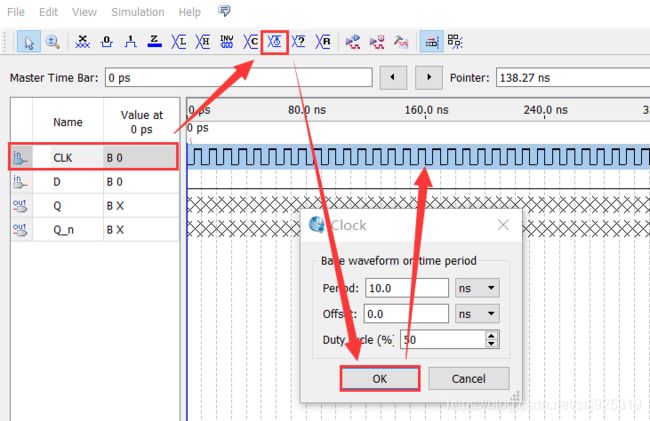

- 编辑输入 CLK，产生时钟信号。

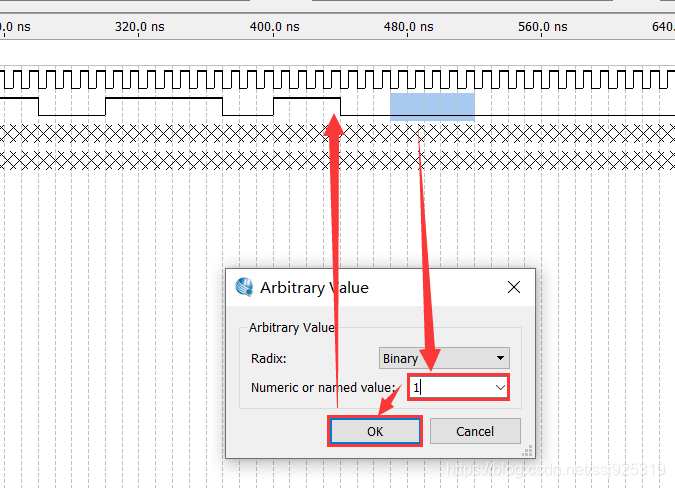

- 选中要修改的区域，然后双击，修改为 1 ，再点击【OK】即可。

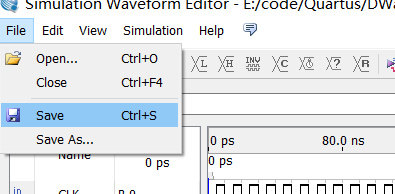

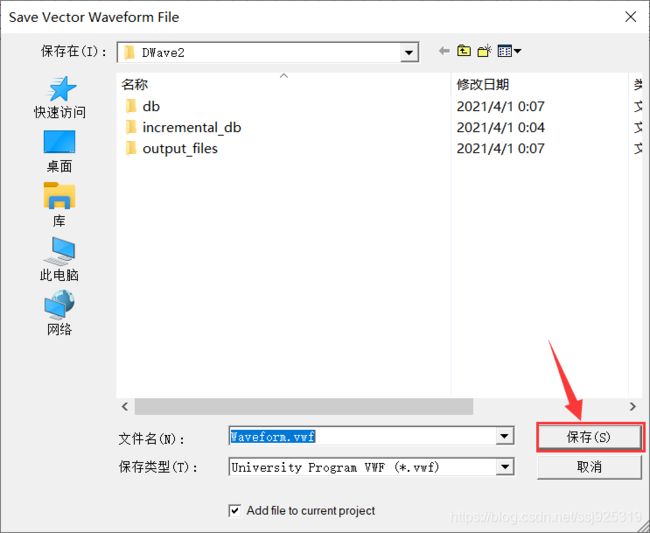

- 保存文件：【File】→【Save】。
2.5 波形仿真
功能仿真：

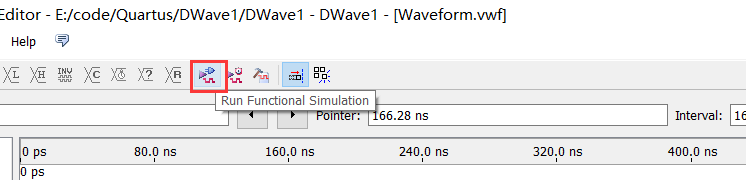

- 点击【功能仿真按钮——Run Functional Simulation】。

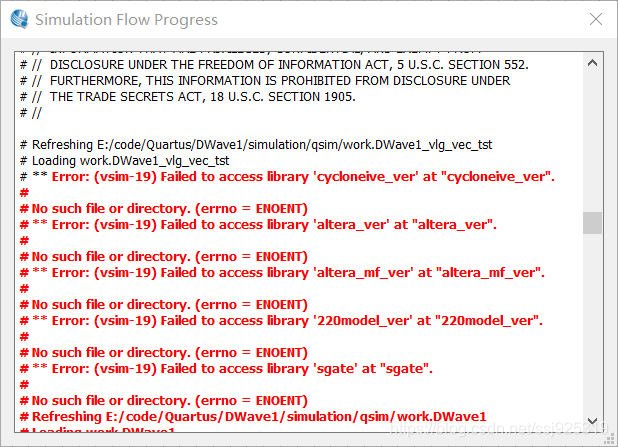

- 出现以下错误：
解决方法：

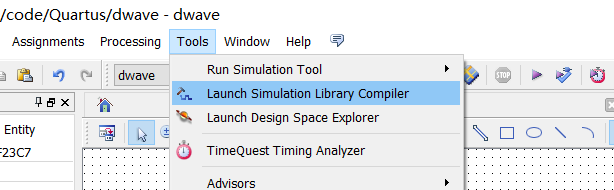

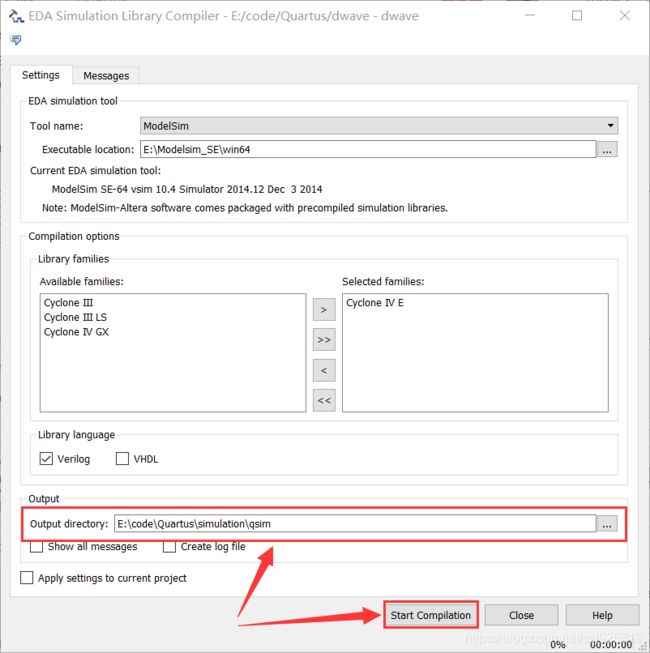

- 点击【Tools】→【Lauch Simulation Library Compiler】。
- 选择工程目录下的

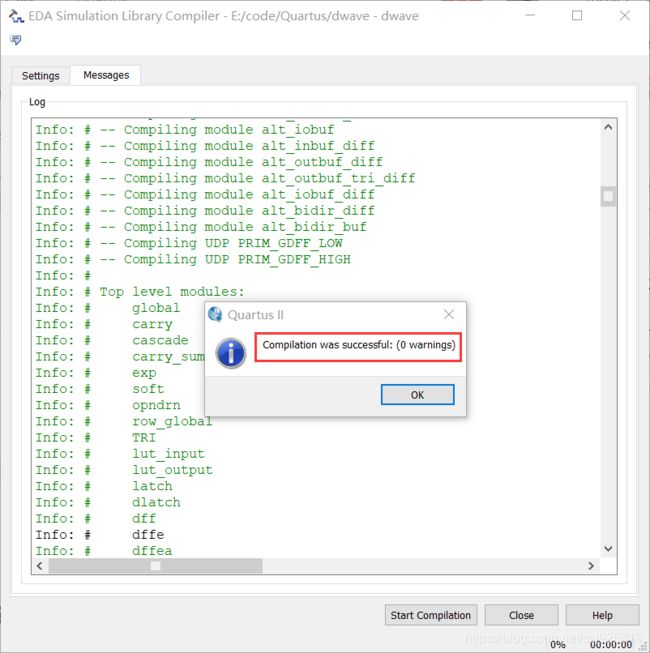

...\simulation\qsim文件夹，然后点击【Start Compilation】。
- 无错误，然后点击【Close】关闭窗口。
- 点击【功能仿真按钮——Run Functional Simulation】。

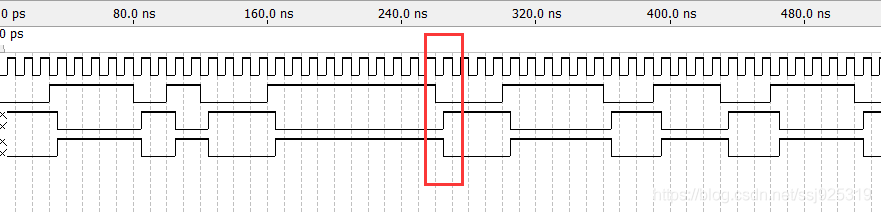

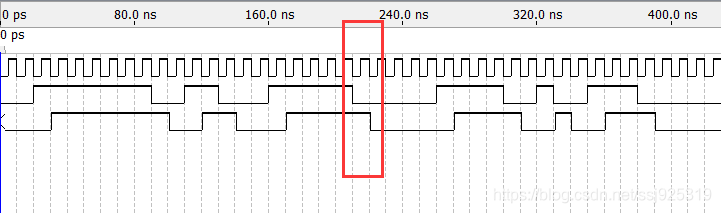

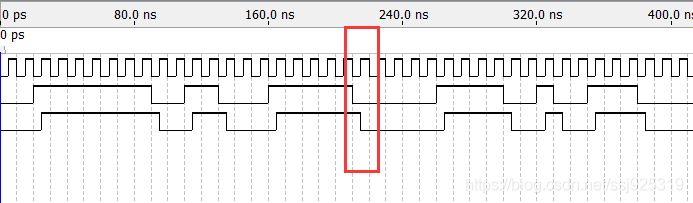

- 仿真结果如下（延迟了半个时钟周期）：
时序仿真：

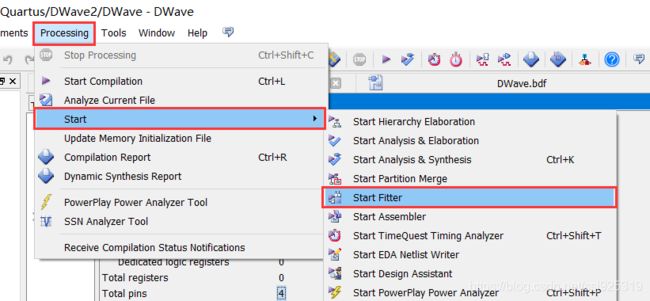

- 主界面【Processing】→【Start】→【Start Fitter】。

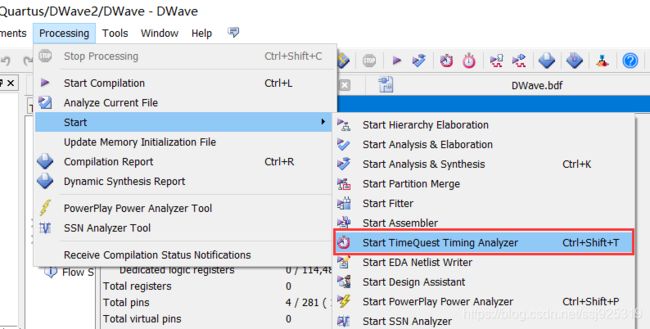

- 点击【Start TimeQuest Timing Analyzer】。

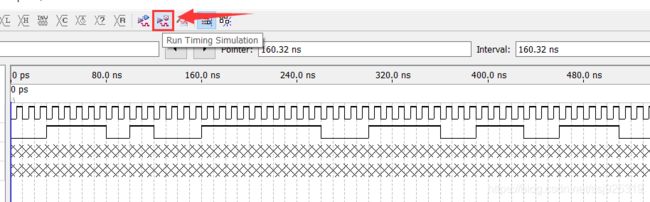

- 返回 VMF 文件界面：点击【时序仿真按钮——Run Timing Simulation】。

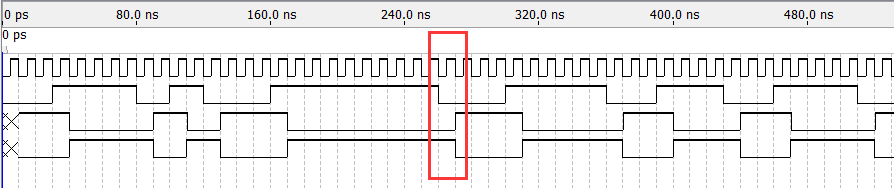

- 仿真结果（延迟一个时钟周期）：
三、调用D触发器并仿真
3.1 新建工程
- 同第二部分一样。
3.2 创建原理图文件
- 同第二部分一样。

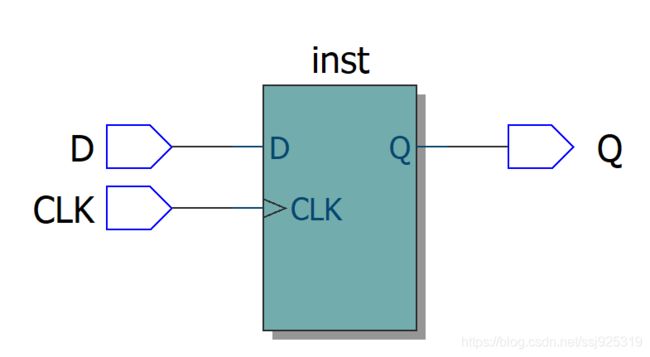

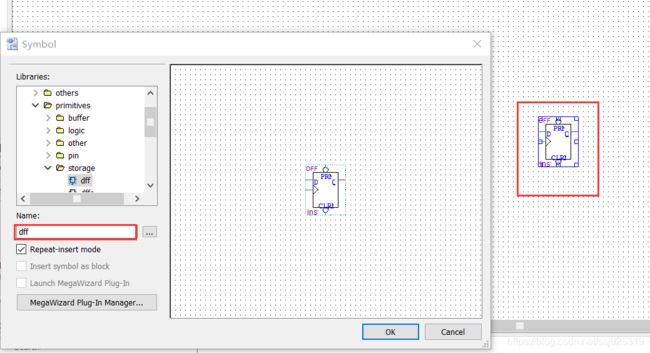

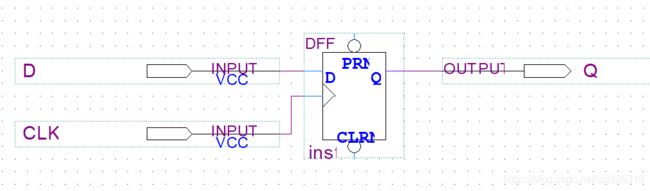

- 这时，不再画D触发器的内部结构了，而是直接调用D触发器，元件名：
dff。
- 再添加输入和输出管脚。
3.3 编译原理图文件
- 同第二部分方法一样。
- 先编译，再查看硬件电路图。
3.4 创建 VWF 文件
- 方法同第二部分一样，
3.5 波形仿真
- 方法同第二部分一样，先编译一下，让它报错，再用解决方法。
- 功能仿真（只有半个时钟周期的延迟）：
- 时序仿真（有一个时钟周期的延迟）：
- 相较于第二部分，来说，使用现有的D触发器会更加方便，绘图少，但是对于D触发器的内部结构来说不太清楚，最后仿真出来的结果也是一样的。
四、用Verilog语言实现D触发器并仿真
4.1 新建工程
- 方法同上。
4.2 编写Verilog文件

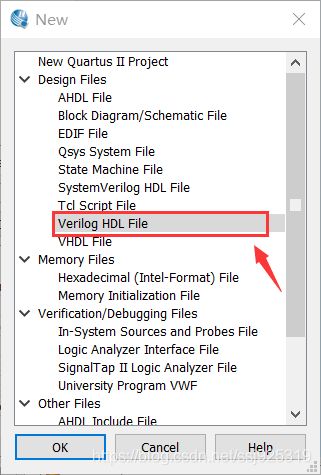

- 【File】→【New】→【Verilog HDL File】。
- 复制粘贴如下代码：
//dwave是文件名
module dwave(d,clk,q);
input d;
input clk;
output q;
reg q;
always @ (posedge clk)//我们用正的时钟沿做它的敏感信号
begin
q <= d;//上升沿有效的时候，把d捕获到q
end
endmodule
- 保存文件并编译。
4.3 使用Modelsim手动仿真
- 打开 Modelsim 软件。
- 具体步骤如下：
- 在Quartus创建的工程文件夹下新建一个 tb 文件夹；
- 点击【File】→【Change Directory】选择 tb 文件夹；

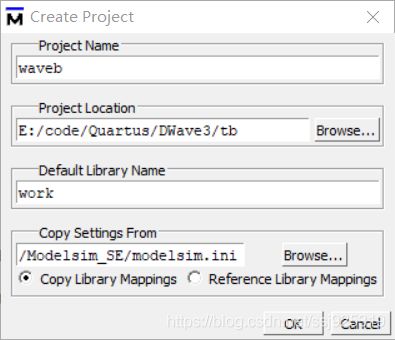

- 创建新项目：【File】→【New】→【Project…】，编写工程名及选择路径；

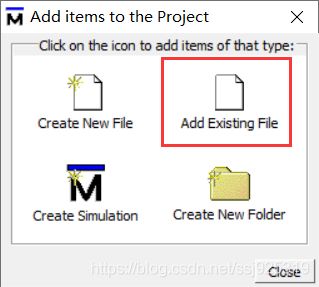

- 添加现有文件：Add Existing File。

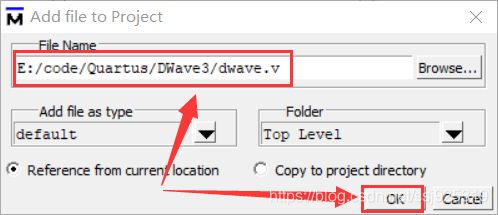

- 找到刚刚 Quatrus 编译生成的 .v 文件，再点击【OK】。

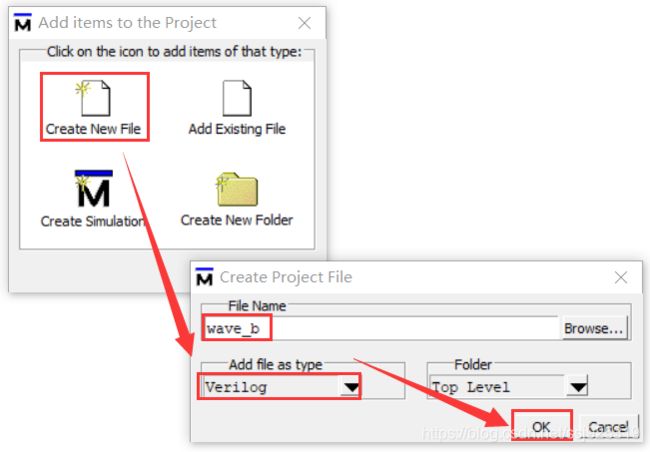

- 再创建一个新的文件。
- 然后关闭添加文件窗口界面。
- 再双击刚刚新建的 wave_b.v 文件，添加如下代码：
//测试代码
`timescale 1ns / 1ns
module dwave_tb;
reg clk,d;
wire q;
dwave u1(.d(d),.clk(clk),.q(q));
initial
begin
clk = 1;
d <= 0;
forever
begin
#60 d <= 1;//人为生成毛刺
#22 d <= 0;
#2 d <= 1;
#2 d <= 0;
#16 d <= 0;//维持16ns的低电平，然后让它做周期性的循环
end
end
always #20 clk <= ~clk;//半周期为20ns,全周期为40ns的一个信号
endmodule
- 然后保存。

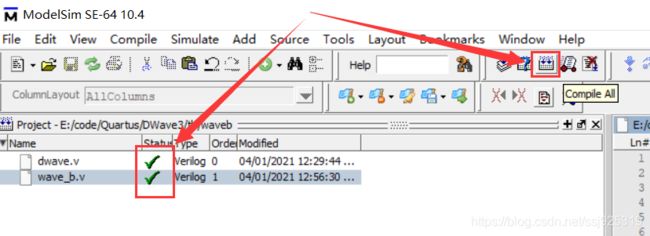

- 点击【编译】按钮，编译所有文件。
4.4 波形仿真

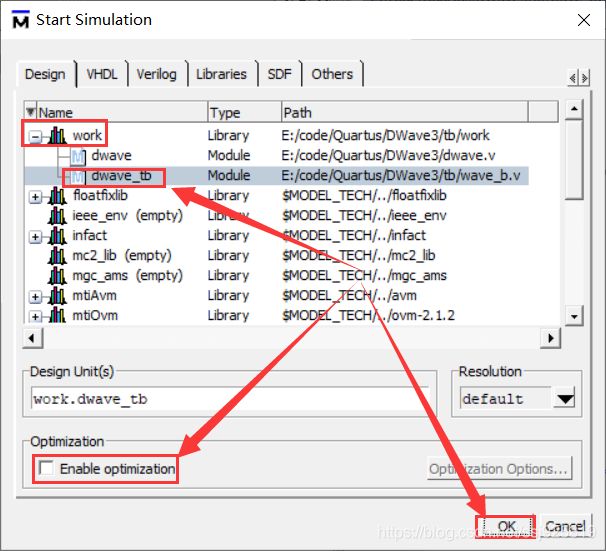

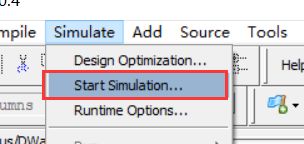

- 点击【Simulate】→【Start Simulation…】。
- 找到 wave_b.v 文件所在的工程（看路径），取消勾选，点击【OK】。

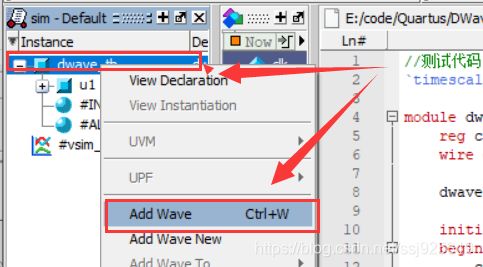

- 右键点击工程名，再点击【Add Wave】。

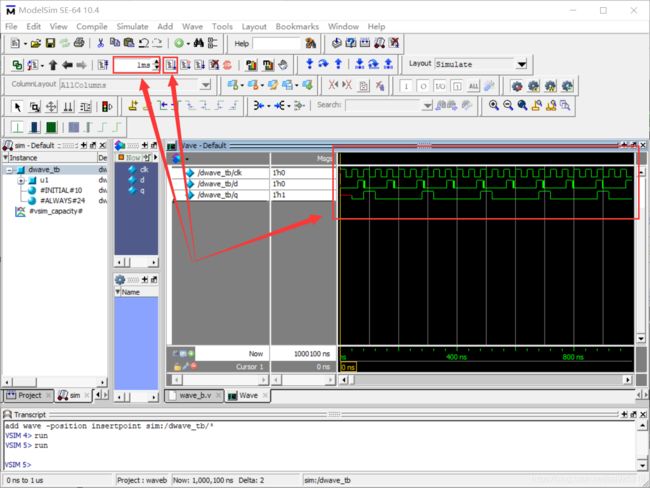

- 设置运行时长，再点击旁边的运行按钮，即可出现仿真效果图。
- 相较于第三部分的步骤，这个部分用到了 Modelsim 软件，我个人觉得吧，这个软件略微麻烦了一点点，但也还好，最后出来的仿真效果也是和前面两个部分的相差无几。
五、总结
- 就我个人来说，使用 Quartus 与 Modelsim 软件来仿真电路，确实挺方便的，但是对于一窍不懂 Verilog 语言的人来说，使用原理图仿真会方便得多，如果对 Verilog 语言较懂的人来说，当遇到复杂繁杂的电路图时，会更加的方便。
