（五）立创EDA之3D模型

---

前言

前面我们学习了
（一）立创EDA的安装

（二）立创EDA之新建工程，原理图，PCB

（三）原理图库的创建

(四) 立创EDA之封装库的创建

这一期我们来学习3D模型的导入以及3D模型管理器的使用方法。
主要以模型导入以及模型绑定两个为重点核心。

一、3D模型的下载

接下来我们来导入3D模型，我们打开我们的更新记录，我们点击打开V6.2版本的说明，
翻到下面来。可以看到导入方法，目前只支持OBJ和WRL文件，并且还有下载地址。

下载地址一：https://library.io/explore/3dmodels,

下载地址二：https://github.com/KiCad/kicad-packages3D

我们打开地址二，直接全部下载，只不过可能下的有点慢。下载完你会发现该有的东西都有，个别没有的需要自己去找。添加就行。

二、添加单个3D模型

第二种方法，添加单个

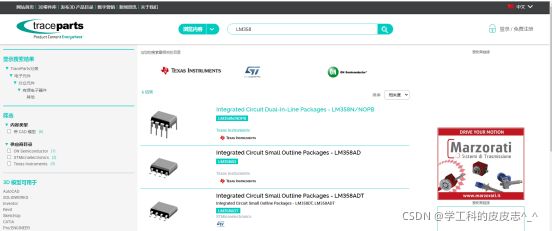

但是找太麻烦了，我们添加一个就行，那么第一个网址也是非常地良心，有中文版的，有直插和贴片的,我用的最多的是第二个，在使用AD的时候，经常用来找3D模型。
https://www.traceparts.com/zh

https://www.3dcontentcentral.com/

https://grabcad.com/

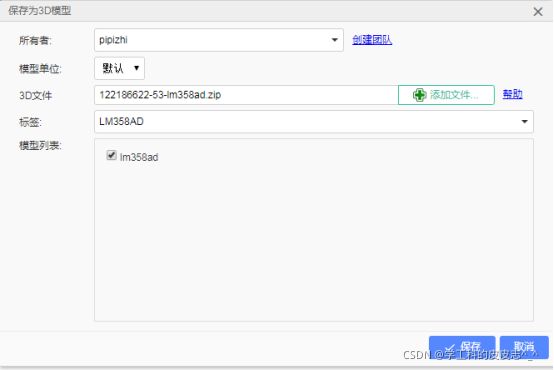

第二个网址也是一样的，注册了就可以下载了。而且注册也很方便，一个邮箱，验证一下就可以了。我们可以直接下载OBJ，然后里面就有OBJ文件和，mtl文件了，我们添加我们刚下载好的文件。可以看到有导入信息了。

然后就可以在元件库的个人库，3D模型里面找到了

三、3D模型绑定

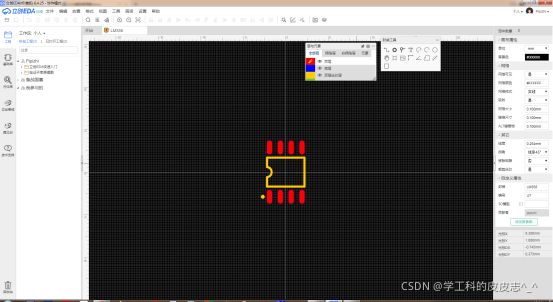

我们之前学到了如何新建原理图库和封装库，还以LM358为例，原理图库是跟封装库对应起来的，而封装是跟3D模型对应起来的。

在自定义属性这里可以添加绑定一个3D模型，以后再使用这个封装的时候就匹配这个3D模型了。我们点击3D模型这一格。

然后选择工作区，标签这里找到LM358AD，点击更新。然而我们发现事实并不如意。
所以需要我们校准，先不要慌，我们点一下自动，然后方向啥的都先调一下。



然后我们点击移动这个蓝框，，到合适的位置就可以了。然后我们发现引脚被挡住，原因就是Z得加一点，0.8mm足矣。然后差不多了。要求并不是很高，因为是给我们预览的。


最后记得保存。

四、原理图PCB验证

然后我们新建一个原理图，把我们的封装加进去，然后原理图转PCB，放进板框里面
然后3D预览。我们就可以看到酷炫的3D模型了。其他的也是一样的道理，比如说电阻电容鸭啥的。大家可以自行添加。

总结

绑定的时候很多时候都不是适配的，就是刚刚好的，这需要我们校准，问题不大。
希望能够帮助到大家。
