当我们谈到PyQt6的图形视图框架，我们实际上是指一个强大的2D图形系统，它可以方便地处理大量的自定义图形项，并在视图中对它们进行可视化操作。这个框架非常适合于需要复杂图形操作和交互的应用程序。

关于PyQt6图形视图框架的一些背景资料：

1. 历史与背景：

   • 图形视图框架最初是为Qt4.0开发的，旨在满足现代GUI应用程序对于复杂图形渲染和交互的需求。
   • 它是基于经典的Model-View-Controller (MVC) 设计模式构建的。

2. 核心组件：

   • QGraphicsItem：这是所有图形元素的基类，例如矩形、椭圆、图片、文本等。它定义了项的几何形状和如何绘制该形状。
   • QGraphicsScene：这是一个容器，用于管理和组织图形项。场景定义了一个逻辑坐标系统，我们可以在其中添加、删除或修改图形项。
   • QGraphicsView：它提供了一个窗口小部件，用于查看和交互QGraphicsScene。视图处理滚动、缩放和其他视图相关的功能。

3. 功能与特性：

   • 高级的2D图形渲染：你可以绘制各种图形、图片和文本。
   • 项交互：图形项可以是可点击、可拖动、可缩放的，允许进行高度的交互操作。
   • 视图变换：提供平移、旋转和缩放视图的能力。
   • 碰撞检测：框架支持高效的碰撞检测，这对于游戏或其他需要物理交互的应用来说非常有用。
   • 层次和组织：可以将图形项组织成层或分组，以简化操作。

4. 使用场景：

   • 由于其灵活性和功能丰富性，图形视图框架可以用于各种应用，从简单的图形编辑器到复杂的2D游戏，再到CAD应用程序。

总的来说，PyQt6的图形视图框架为开发者提供了一个强大、灵活且高效的工具，用于创建涉及复杂2D图形处理和交互的应用程序。

图形视图框架的例子1

PyQt6的图形视图框架非常强大，它可以用于创建复杂的图形用户界面。下面是一个简单的例子，展示如何使用图形视图框架来显示一个简单的矩形和圆形：

#图形视图框架的使用.py

class GraphicsDemo(QMainWindow):
    def __init__(self):
        super().__init__()

        self.setWindowTitle('PyQt6 Graphics View Framework 示例')
        self.setGeometry(100, 100, 800, 600)

        # 创建一个 QGraphicsView 的实例
        self.view = QGraphicsView(self)

        # 创建一个 QGraphicsScene 的实例
        self.scene = QGraphicsScene(self)
        self.view.setScene(self.scene)

        # 为场景添加一些图形项
        self.drawShapes()

        # 设置主窗口的布局
        layout = QVBoxLayout()
        layout.addWidget(self.view)
        container = QWidget()
        container.setLayout(layout)
        self.setCentralWidget(container)

    def drawShapes(self):
        # 画一个矩形
        rect = QRectF(0, 0, 100, 100)
        self.scene.addRect(rect, QPen(QColor(255, 0, 0)), QBrush(QColor(255, 255, 0)))

        # 画一个圆
        self.scene.addEllipse(150, 0, 100, 100, QPen(QColor(0, 0, 255)), QBrush(QColor(0, 255, 0)))

if __name__ == '__main__':
    app = QApplication(sys.argv)
    window = GraphicsDemo()
    window.show()
    sys.exit(app.exec())

这个示例中，我们创建了一个QGraphicsScene，它会作为图形元素（如矩形、圆形等）的容器，然后我们将这个场景设置给QGraphicsView，这样就可以在窗口中显示这些图形元素了。

图形视图框架例子2

当然可以，这里为你提供一个稍微复杂的例子：一个简单的拖拽应用，用户可以通过拖拽场景中的矩形来移动它们。

#图形视图框架的使用.py

class DraggableRect(QGraphicsRectItem):
    def __init__(self, x, y, w, h):
        super().__init__(x, y, w, h)

        self.setBrush(QBrush(QColor(100, 100, 250, 127)))
        self.setPen(QPen(QColor(0, 0, 0)))

        # 设置该图形项为可拖拽
        self.setFlag(QGraphicsRectItem.GraphicsItemFlag.ItemIsMovable)

    def mousePressEvent(self, event):
        super().mousePressEvent(event)
        self.setBrush(QBrush(QColor(200, 200, 250, 127)))

    def mouseReleaseEvent(self, event):
        super().mouseReleaseEvent(event)
        self.setBrush(QBrush(QColor(100, 100, 250, 127)))

class GraphicsDemo(QMainWindow):
    def __init__(self):
        super().__init__()

        self.setWindowTitle('PyQt6 Graphics View Framework 拖拽示例')
        self.setGeometry(100, 100, 800, 600)

        self.view = QGraphicsView(self)
        self.scene = QGraphicsScene(self)
        self.view.setScene(self.scene)

        self.populateScene()

        layout = QVBoxLayout()
        layout.addWidget(self.view)
        container = QWidget()
        container.setLayout(layout)
        self.setCentralWidget(container)

    def populateScene(self):
        for i in range(5):
            for j in range(5):
                item = DraggableRect(i * 110, j * 110, 100, 100)
                self.scene.addItem(item)

if __name__ == '__main__':
    app = QApplication(sys.argv)
    window = GraphicsDemo()
    window.show()
    sys.exit(app.exec())

在这个示例中，我们引入了一个DraggableRect类，它是QGraphicsRectItem的子类，并添加了拖拽的功能。我们在场景中放置了多个这样的矩形，用户可以通过拖拽来移动它们。

当用户按下鼠标时，矩形的颜色会稍微变淡；当释放鼠标时，颜色恢复原样。这为用户提供了一个视觉反馈，使他们知道矩形已被选中并且可以拖拽。

例子3

好的，我会为你提供一个简单的示例，展示如何在PyQt6中使用 QGraphicsItem 和 QGraphicsView。

此示例将创建一个窗口，在其中用户可以看到一个静态的矩形图形项（QGraphicsRectItem，它是 QGraphicsItem 的子类）和一个交互式的椭圆图形项（用户可以点击并拖动它）。

#二合1.py

class CustomEllipse(QGraphicsItem):
    def __init__(self):
        super().__init__()
        self.setFlag(QGraphicsItem.GraphicsItemFlag.ItemIsMovable, True)

    def boundingRect(self):
        return QRectF(-30, -30, 60, 60)

    def paint(self, painter, option, widget):
        painter.setBrush(QBrush(QColor(255, 0, 0)))
        painter.drawEllipse(self.boundingRect())

class MainWindow(QMainWindow):
    def __init__(self):
        super().__init__()
        import PyQt6
        self.setWindowIcon(PyQt6.QtGui.QIcon("./icon/icons8-twitter-240.png"))
        self.initUI()

    def initUI(self):
        self.setGeometry(100, 100, 800, 600)

        layout = QVBoxLayout()

        self.scene = QGraphicsScene()
        self.view = QGraphicsView(self.scene, self)

        self.rect_item = self.scene.addRect(QRectF(0, 0, 100, 100), QPen(Qt.GlobalColor.black), QBrush(Qt.GlobalColor.blue))
        self.ellipse_item = CustomEllipse()
        self.scene.addItem(self.ellipse_item)
        self.ellipse_item.setPos(150, 150)

        layout.addWidget(self.view)

        container = QWidget()
        container.setLayout(layout)
        self.setCentralWidget(container)

if __name__ == "__main__":
    app = QApplication(sys.argv)
    mainWin = MainWindow()
    mainWin.show()
    sys.exit(app.exec())

代码说明：

1. 我们首先定义了一个 CustomEllipse 类，这个类继承自 QGraphicsItem。此类表示一个可移动的椭圆。
2. boundingRect 方法定义了此图形项的边界矩形。
3. paint 方法指定了如何绘制此图形项。在这里，我们简单地绘制了一个红色的椭圆。
4. 在 MainWindow 类中，我们创建了一个场景（QGraphicsScene）和一个视图（QGraphicsView）。
5. 我们将一个矩形图形项和刚才创建的椭圆图形项添加到场景中。

当你运行此程序时，你应该会看到一个矩形和一个椭圆。你可以点击并拖动椭圆。

例子4

下面是一个简单的例子，该例子展示了如何使用QGraphicsItem和QGraphicsScene结合，创建一个简单的QGraphicsView视图，并在其中绘制一个矩形和一个椭圆。

#二合12.py

class RectangleItem(QGraphicsItem):
    def boundingRect(self):
        return QRectF(0, 0, 100, 50)

    def paint(self, painter, option, widget):
        painter.setBrush(QBrush(Qt.GlobalColor.blue))
        painter.drawRect(0, 0, 100, 50)


class EllipseItem(QGraphicsItem):
    def boundingRect(self):
        return QRectF(0, 0, 80, 120)

    def paint(self, painter, option, widget):
        painter.setBrush(QBrush(Qt.GlobalColor.green))
        painter.drawEllipse(0, 0, 80, 120)


class Demo(QMainWindow):
    def __init__(self):
        super().__init__()

        self.setWindowTitle("QGraphicsItem 和 QGraphicsScene 示例")
        import PyQt6
        self.setWindowIcon(PyQt6.QtGui.QIcon("./icon/icons8-twitter-240.png"))
        self.resize(800,600)

        self.scene = QGraphicsScene(self)

        self.rectangle = RectangleItem()
        self.ellipse = EllipseItem()

        self.scene.addItem(self.rectangle)
        self.scene.addItem(self.ellipse)

        self.ellipse.setPos(120, 0)  # 将椭圆移动到矩形的旁边

        self.view = QGraphicsView(self.scene, self)
        self.setCentralWidget(self.view)


app = QApplication(sys.argv)
window = Demo()
window.show()
sys.exit(app.exec())

在这个例子中：

1. 我们首先创建了两个自定义的QGraphicsItem子类：RectangleItem和EllipseItem，用于绘制矩形和椭圆。
2. 在Demo窗口中，我们创建了一个QGraphicsScene。
3. 然后将两个图形项（矩形和椭圆）添加到场景中。
4. 最后，我们创建了一个QGraphicsView并设置其场景，将这个视图设置为窗口的中心部件。

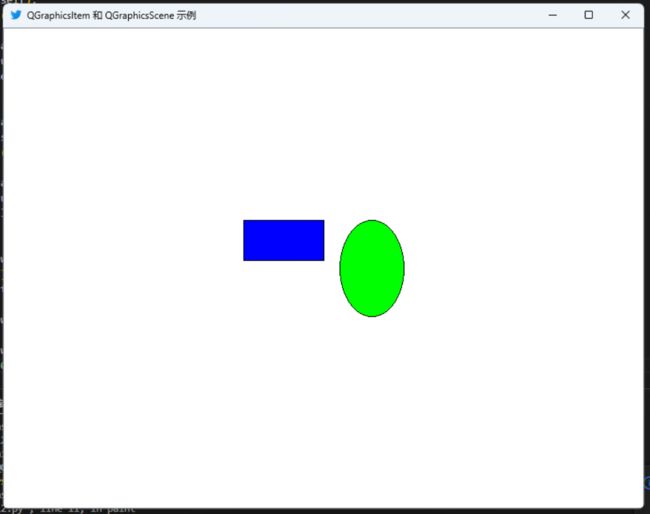

当你运行这个例子时，你应该能看到一个窗口，其中包含一个蓝色的矩形和一个绿色的椭圆。

小结

基于以上内容，对本节 PyQt6 图形视图框架的例子小结一下。

1. 基础使用：

   • 使用QGraphicsView, QGraphicsScene, 和 QGraphicsItem构建了一个基础的图形应用程序。
   • 使用QGraphicsScene来管理所有的图形元素。
   • QGraphicsView用来展示这些元素。
   • QGraphicsItem（或它的子类，如QGraphicsEllipseItem、QGraphicsRectItem等）则代表了具体的图形元素。

2. 拖拽和缩放：

   • 通过设置QGraphicsView的属性，我们可以实现对图形元素的拖拽和视图的缩放。
   • 我们展示了如何使用滚轮来缩放视图。

3. 自定义图形元素：

   • 我们创建了自定义的QGraphicsItem子类来自定义绘图行为。
   • 通过boundingRect和paint方法来定义元素的边界和绘制方式。

4. 组合图形元素：

   • 我们使用QGraphicsItemGroup来组合多个图形元素，从而使它们表现得像一个单一的元素。
   • 组合的元素可以一起移动、缩放或进行其他操作。

5. 错误与纠正：

   • 讨论了一些常见的错误（例如模块和类的不正确引用）并给出了纠正方法。

结论：
PyQt6 的图形视图框架提供了一套强大的工具，用于创建复杂的图形用户界面应用程序。它的核心是场景、视图和图形项的概念。通过组合和自定义这些组件，开发者可以构建出各种丰富的、交互式的图形应用程序。

上述例子只是涉及框架的一部分功能。实际上，图形视图框架提供了更多的工具和选项，可以帮助开发者实现更高级的功能，例如碰撞检测、动画、图形效果等。如果你计划深入使用这个框架，建议进一步研究相关文档和教程，以充分利用其强大的功能。

以上代码Python3.10.12和PyQt6.4.2测试通过。
