AD 10分钟画一块最简PCB

网上有很多教程直接上手绘制stm32，这对于新人来说是有难度的，万丈高楼平地起，本文先绘制一个仅有一个电源、电容、电阻构成的简单PCB，旨在熟悉PCB绘制的基本流程。

1. 几个知识点

有几个基本的知识点先罗列下。第一个是绘制PCB的单位通常使用mil，大概是因为AD是外国人开发的吧。然后就是一个疑问，说好的贴片电阻，平时也是直接焊接上去的，根本没有贴。原来贴片要用锡膏和钢网，所以做做简单实验就没必要如此大费周章了。

• 单位
  1mil=1/1000inch=0.0254mm

• 贴片电阻可以用锡膏进行贴片，结合钢网适用于批量生产

• Intlib、Schlib、Pcblib对比：
  1、.Intlib：.Intlib既集成了原理图，也集成了PCB封装。

  2、.Schlib：.Schlib只集成了原理图，没有集成PCB封装。

  3、.Pcblib：.Pcblib只集成了PCB封装，没有集成原理图。

• AD可以多个原理图构成一个PCB，只要在同一个工程下，不同原理图的标号是共享命名空间的；即原理图A中与原理图B中同名的网络是同一个网络。

2. AD 基本操作

2.1 添加封装库

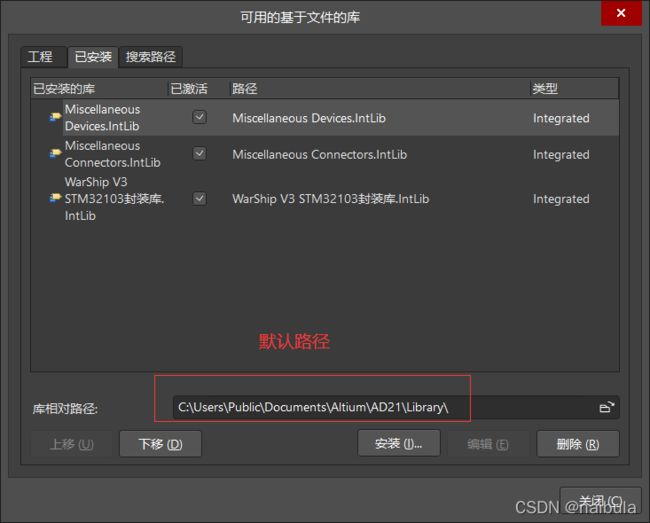

为了便于查找，可以将下载的封装库放在文档下AD对应的目录下，本人安装的路径如下。当放到该位置下时，AD会很容易找到这个目录。如下图中的第3个封装库，即是手动添加的。
C:\Users\Public\Documents\Altium\AD21\Library

2.2 常用命令

名称	快捷键	描述
旋转90°	空格键	在原理图中选中原件，按空格即可旋转；在PCB中，则需要先选中原件并拖动，并同时按控制才能旋转
进入编辑模式	e	按e键可以进入编辑模式，也可直接点击上方选项卡上的编辑，两者是一样的
筛选过滤器	无	无论是原理图还是PCB，都有筛选过滤器，有的时候原件选不中，很有可能就是筛选过滤器没有选中相应的组件。
取消移动时自动对齐	G	移动原件时按G键

3 十分钟绘制最简PCB

3.1 原理图绘制

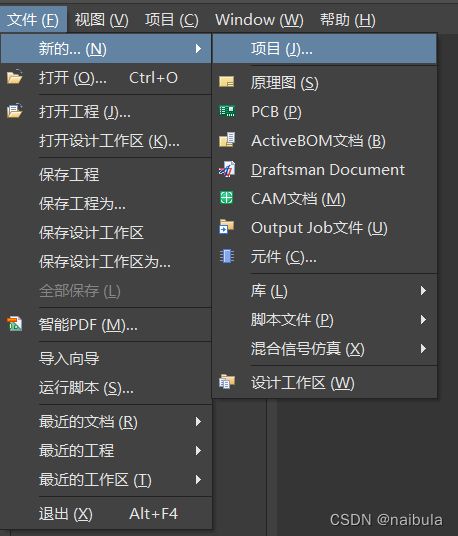

1. 新建工程
   AD会默认打开上一次操作的项目，如果不新建一个项目，可能会意想不到的修改了其它项目。

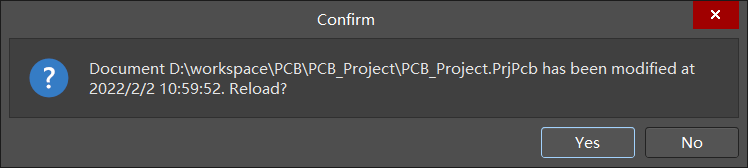

   下图即是本人同时打开多个窗口，又没有新建一个项目时造成的现象，这种修改往往可以造成一些意想不到的错误。多以打开多个窗口操作时要注意这种问题了。


2. 添加原理图，并保存(CTRL+s)。如下：在工程名上右键->选择"添加新的…到工程"->Schematic。下图中的Sheet1.SchDoc即为执行以上命令创建的原理图。

   保存时需要注意下原理图保存的位置是不是符合预期。


3. 放置组件
   在原理靠上方工具栏中：点击放置组件->在右侧会弹出对话框，选择包含所需原件的库->在选择好库之后进一步查找需要的原件->将原件拖动至原理图界面就完成了原件的放置。

   GND和VCC不是在属于网络，不在组件库中，添加方式如下：


4. 连线
   连线操作同样在选项卡中，点击后在原理图中直接相连即可。

   连线过程中，为了方便，可能需要将原件进行旋转；先选中原件，然后按空格键即可实现。

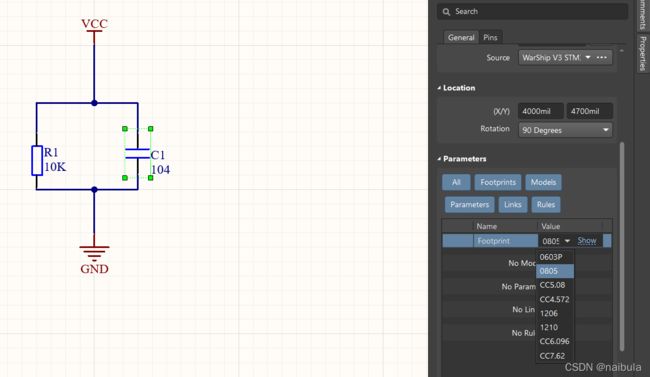

5. 添加封装
   在原理图中，符号只是对实际物理原件的抽象，不能表示实际物理原件的尺寸。所谓添加封装就是将原理图中的符号与厂家生产的原件关联起来。


6. 自动标注

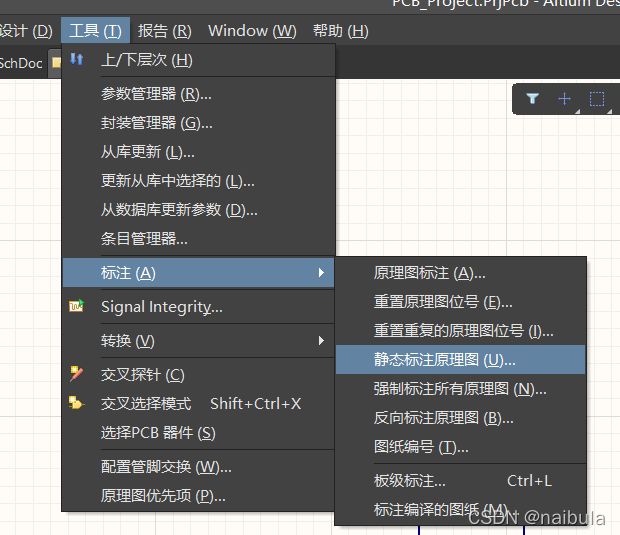

   在每个原件的上面出现一个问号，那是因为原件还没有标注。可以按下图方式自动标注即可。

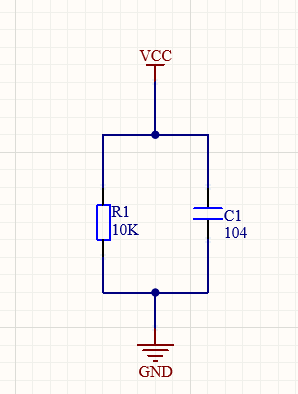

   标注完成后，生成的最简原理图如下：

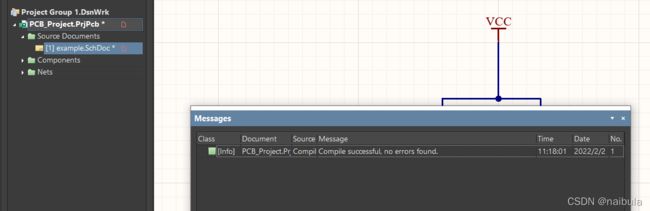

   图中没有出现红色波浪线说明没有问题，同时也可按下图的方式进行初步校验。


3.2 PCB绘制

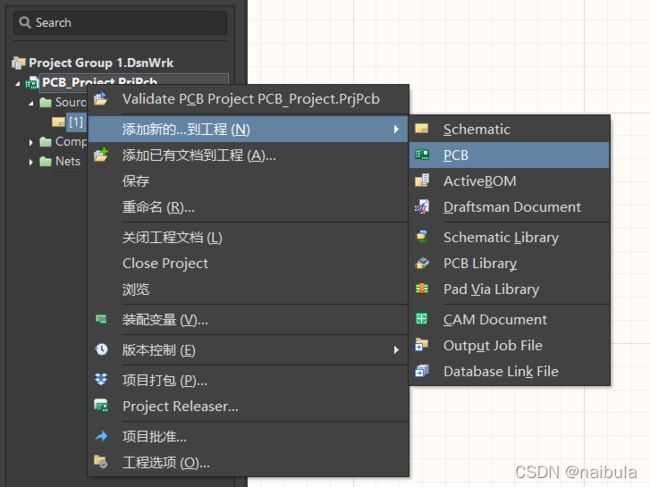

1. 添加PCB，并保存

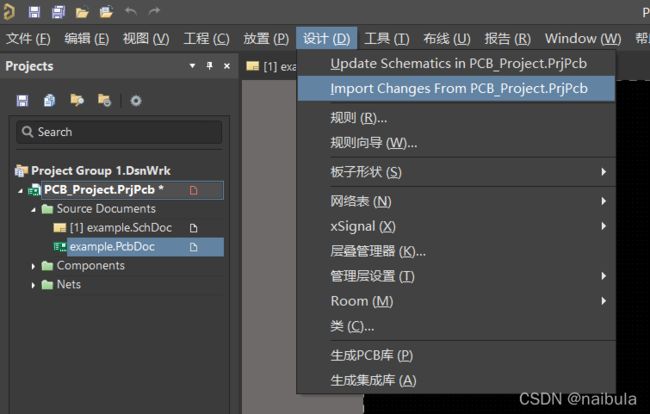

2. 将原理图的内容导入到PCB

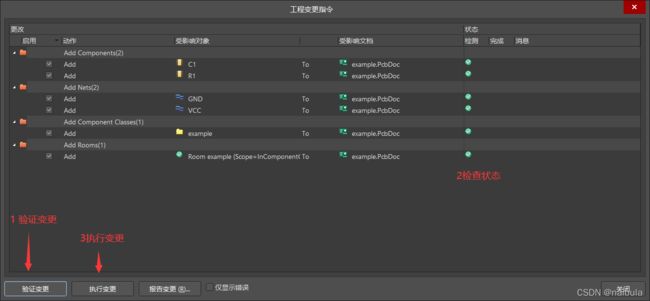

   在弹出的对话框中依次：验证变更->查看结果->执行变更，那么原件将会导入到PCB中

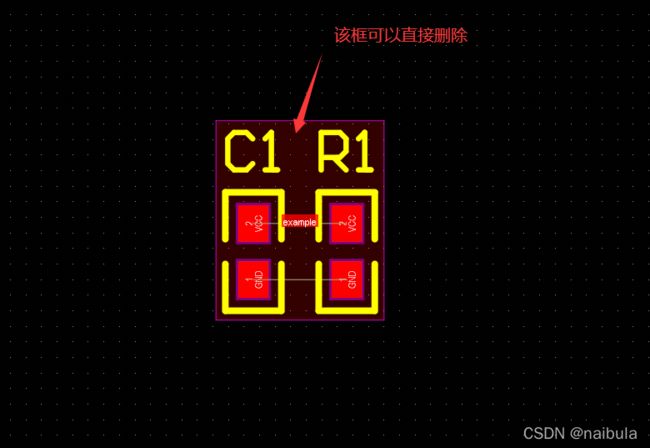

   导入后的结果如下：


3. 排列原件
   由于该图很简单，所以原件不需要挪动，画正式的原理图时，该过程要考虑的因素就多了。

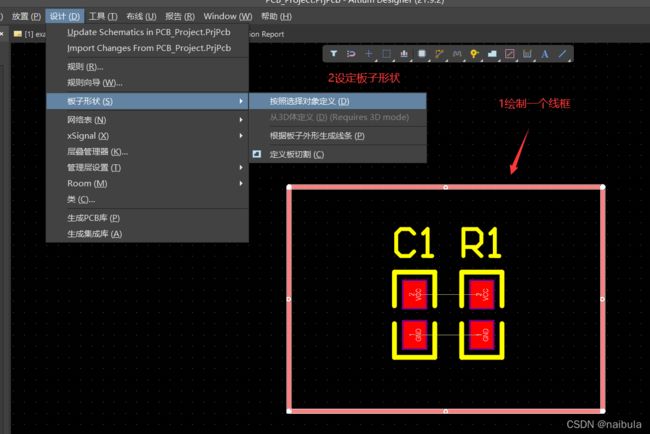

4. 规划板子形状与大小


5. 交互式布线
   按照PCB中飞线的提示，进行布线。


6. 铺铜

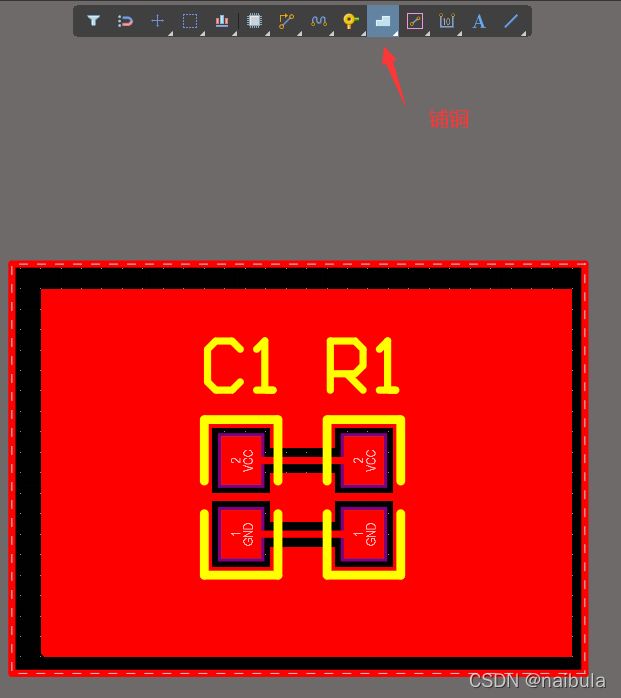

   点击下图所示按钮，会出现绿色十字叉，在PCB中勾选出范围，然后按ESC键，铜就铺好了。


7. 电气规则检查
   点击该项进行检查，如果没有报错，那说明板子已经画好了。
