基于ENSP——mux-vlan实验配置

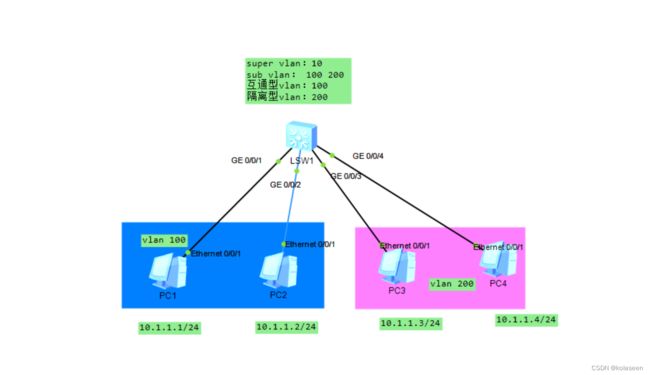

实验拓扑

基于ENSP——mux-vlan实验配置_第1张图片

实验需求

使用mux-vlan技术,配置vlan100内的设备可以互访,vlan200内的设备不可以相互访问。

实验配置

PC机配置略。

SW:

#
vlan batch 10 100 200

#
vlan 10
 mux-vlan
 subordinate separate 200
 subordinate group 100

#
interface GigabitEthernet0/0/1
 port link-type access
 port default vlan 100
 port mux-vlan enable

#
interface GigabitEthernet0/0/2
 port link-type access
 port default vlan 100
 port mux-vlan enable

#
interface GigabitEthernet0/0/3
 port link-type access
 port default vlan 200
 port mux-vlan enable

#
interface GigabitEthernet0/0/4
 port link-type access
 port default vlan 200
 port mux-vlan enable

实验效果

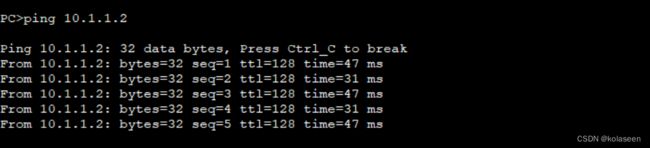

PC1 ping PC2:

基于ENSP——mux-vlan实验配置_第2张图片

PC3 ping PC4:

基于ENSP——mux-vlan实验配置_第3张图片

原理

参见 https://blog.csdn.net/2303_77224751/article/details/133760149
