【5】WLC上的CIMC

1.概述

CIMC全称是Cisco Integrated Management Controller,是C系列服务器的管理服务,而思科的WLC5520、8540等无线控制器,硬件是基于思科UCS-C系列的(其中WLC5520基于C220,WLC8540基于C240),所以这些控制器上是有CMIC的。虽然平时在WLC上不是那么容易用到或者有相关的操作,但是还是需要知晓一下相关的内容。

CIMC 是内置于设备主板中的独立管理模块,拥有自己的基于ARM的处理器,运行CIMC软件。它出厂附带了固件的运行版本。用户可以通过Firmware Update Management页面更新CIMC固件。

2.CIMC是用来干什么的

WLC5520等设备有CIMC来编辑/监控low Level的一些物理部件,例如电源、内存、磁盘、风扇、温度,甚至是对WLC的控制台访问,以便远程访问它们。

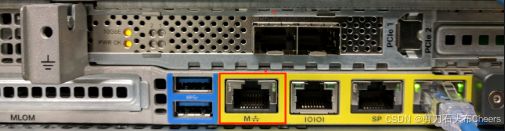

【5】WLC上的CIMC_第1张图片

如上红框内的端口,就是CIMC的RJ45接口。

3.登录CIMC

3.1.配置CIMC IP和账户

一般来时,始终建议配置CIMC IP地址,这样可以更容易记住我们连接的WLC是哪个。

(Cisco Controller) >imm summary

This will take some time...
Please be patient!
User ID..........................................
Mode............................................. Dedicated
DHCP............................................. Enabled
IP Address....................................... 0.0.0.0
Subnet Mask...................................... 0.0.0.0
Gateway.......................................... 0.0.0.0

(Cisco Controller) >imm address 10.1.1.100 255.255.255.0 10.1.1.254

This will take some time...
Please be patien
