华为ENSP：STP和链路聚合的管理与配置

这里将不再过度阐述STP和链路聚合的理论知识，不清楚的同学可以去观看Cisco文章中的理论知识

理论知识https://blog.csdn.net/2301_76341691/article/details/145166547?fromshare=blogdetail&sharetype=blogdetail&sharerId=145166547&sharerefer=PC&sharesource=2301_76341691&sharefrom=from_linkhttps://blog.csdn.net/2301_76341691/article/details/145166547?fromshare=blogdetail&sharetype=blogdetail&sharerId=145166547&sharerefer=PC&sharesource=2301_76341691&sharefrom=from_link

目录

一、STP（生成树协议）

二、RSTP（快速生成树）

三、链路聚合（Link Aggregation）

作用：

配置方式：

四、Eth-Trunk技术原理

五、任务

六、拓扑图

七、代码

八、注意事项：

---

一、STP（生成树协议）

STP是一种网络协议，用于在交换网络中防止冗余链路形成环路，从而避免网络广播风暴和重复拷贝帧等问题。它通过构建一棵自然树来阻塞冗余链路，同时实现链路备份和链路最优化。STP的通信是通过桥协议数据单元（BPDU）进行的，支持STP的交换机之间通过BPDU报文交换信息。

STP的主要概念包括：

• 根桥（Root Bridge）：在STP网络中，每个交换机都会选举出一个根桥，通常是ID号最小的交换机。
• 根端口（Root Port）：非根交换机上连接到根桥的端口被选举为根端口。
• 指定端口（Designated Port）：非根交换机上连接到非根桥的端口被选举为指定端口。

二、RSTP（快速生成树）

RSTP是STP的改进版本，它减少了网络收敛时间，提高了网络的响应速度。RSTP在检测到链路故障时能够更快地调整网络拓扑，从而减少故障的影响。

三、链路聚合（Link Aggregation）

链路聚合是一种将多个物理链路捆绑成一个逻辑链路的技术，以提高网络的带宽和可靠性。以下是链路聚合的一些关键点：

作用：

• 增加带宽：通过将多个物理链路加入一个逻辑链路，实现链路的冗余。
• 提高可靠性：如果一个物理链路出现故障，其他链路可以接管流量，保证网络的连续性。

配置方式：

1. 手工聚合：手动将物理接口加入到一个聚合组中，所有物理接口都处于UP状态，可以转发数据。这种方式简单，但需要确保接口的配置相同。
2. LACP（Link Aggregation Control Protocol）：一种基于协议的聚合方式，通过报文协商成员链路，可以设置最大活动链路数量，选择主设备等。

四、Eth-Trunk技术原理

Eth-Trunk技术允许将多个物理接口捆绑成一个逻辑接口，这样既不用替换接口板也不会浪费IP地址资源。这种技术特别适用于网络中需要高带宽和冗余设计的场合。

五、任务

交换机A和交换机B之间配置以太通道，交换机A配置为VLAN10和VLAN20的根交换机，VLAN30和vlan40的备份根交换机，交换机B配置为VLAN30和VLAN40的根交换机，VLAN10和VLAN20的备份根交换机

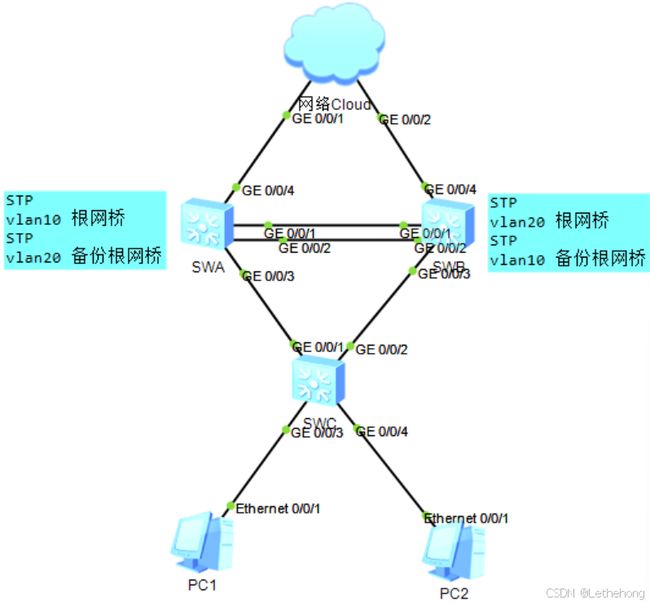

六、拓扑图

七、代码

 在SWA上的配置：

sys
[Huawei]sysname SWA
[SWA]int Eth-Trunk 1                           //创建一个聚合端口1
[SWA-Eth-Trunk1]bpdu enable
[SWA-Eth-Trunk1]mode lacp-static               //模式为静态lacp
[SWA-Eth-Trunk1]q
[SWA]int g0/0/1
[SWA-GigabitEthernet0/0/1]eth-trunk 1          //将g0/0/1加入聚合端口
Info: This operation may take a few seconds. Please wait for a moment...done.
[SWA-GigabitEthernet0/0/1]q
[SWA]int g0/0/2
[SWA-GigabitEthernet0/0/2]eth-trunk 1          //将g0/0/2加入聚合端口
Info: This operation may take a few seconds. Please wait for a moment...done.
[SWA-GigabitEthernet0/0/2]q

MSTP

[SWA]stp region-configuration
[SWA-mst-region]region-name admin
[SWA-mst-region]instance 1 vlan 10
[SWA-mst-region]instance 2 vlan 20
[SWA-mst-region]active region-configuration
Info: This operation may take a few seconds. Please wait for a moment...done.
[SWA-mst-region]q
[SWA]stp instance 1 root primary
[SWA]stp instance 2 root secondary
[SWA]stp pathcost-standard legacy
Warning: The path cost of the current process will be set to the default value b
ecause the path cost standard is changed.
[SWA]stp edged-port
[SWA]stp enable
[SWA]int g0/0/3
[SWA-GigabitEthernet0/0/3]stp root-protection
[SWA-GigabitEthernet0/0/3]q


[SWA]int g0/0/3
[SWA-GigabitEthernet0/0/3]port link-type trunk
[SWA-port-group-link-type]port trunk all vlan all
[SWA-port-group-link-type]q

在SWB上的配置：

sys
Enter system view, return user view with Ctrl+Z.
[Huawei]sysname SWB
[SWB]int Eth-Trunk 1
[SWB-Eth-Trunk1]bpdu enable
[SWB-Eth-Trunk1]mode lacp-static
[SWB-Eth-Trunk1]q
[SWB]int g0/0/1
[SWB-GigabitEthernet0/0/1]eth-trunk 1
Info: This operation may take a few seconds. Please wait for a moment...done.
[SWB-GigabitEthernet0/0/1]q
[SWB]int g0/0/2
[SWB-GigabitEthernet0/0/2]eth-trunk 1
Info: This operation may take a few seconds. Please wait for a moment...done.
[SWB-GigabitEthernet0/0/2]q

MSTP

[SWB]stp region-configuration
[SWB-mst-region]region-name admin
[SWB-mst-region]instance 1 vlan 10
[SWB-mst-region]instance 2 vlan 20
[SWB-mst-region]active region-configuration
Info: This operation may take a few seconds. Please wait for a moment...done.
[SWB-mst-region]q
[SWB]stp instance 1 root secondary
[SWB]stp instance 2 root primary
[SWB]stp pathcost-standard legacy
Warning: The path cost of the current process will be set to the default value b
ecause the path cost standard is changed.
[SWB]stp enable
[SWB]int g0/0/3
[SWB-GigabitEthernet0/0/3]stp root-protection
[SWB-GigabitEthernet0/0/3]q


[SWB]int g0/0/3
[SWB-GigabitEthernet0/0/3]port link-type trunk
[SWB-GigabitEthernet0/0/3]port trunk all vlan all
[SWB-GigabitEthernet0/0/3]q

在SWC上的配置：

sys
Enter system view, return user view with Ctrl+Z.
[Huawei]sysname SWC
[SWC]stp region-configuration
[SWC-mst-region]region-name admin
[SWC-mst-region]instance 1 vlan 10
[SWC-mst-region]instance 2 vlan 20
[SWC-mst-region]active region-configuration
Info: This operation may take a few seconds. Please wait for a moment...done.
[SWC-mst-region]q
[SWC]stp pathcost-standard legacy
Warning: The path cost of the current process will be set to the default value b
ecause the path cost standard is changed.
[SWC]int g0/0/1
[SWC-GigabitEthernet0/0/1]stp instance 2 cost 20000
[SWC-GigabitEthernet0/0/1]q
[SWC]int g0/0/2
[SWC-GigabitEthernet0/0/2]stp instance 1 cost 20000
[SWC-GigabitEthernet0/0/2]q
[SWC]stp enable
[SWC]int g0/0/3
[SWC-GigabitEthernet0/0/3]stp disable
[SWC-GigabitEthernet0/0/3]q
[SWC]int g0/0/4
[SWC-GigabitEthernet0/0/4]stp disable
[SWC-GigabitEthernet0/0/4]q


[SWC]vlan ba 10 20
Info: This operation may take a few seconds. Please wait for a moment...done.
[SWC]int g0/0/3
[SWC-GigabitEthernet0/0/3]port link-type access
[SWC-GigabitEthernet0/0/3]port default vlan 10
[SWC-GigabitEthernet0/0/3]q
[SWC]int g0/0/4
[SWC-GigabitEthernet0/0/4]port link-type access
[SWC-GigabitEthernet0/0/4]port default vlan 20
[SWC-GigabitEthernet0/0/4]q

八、注意事项：

• 链路聚合可以应用于二层和三层接口，但需要注意避免形成环路。
• 在配置链路聚合时，需要考虑端口类型（如Access、Trunk、Hybrid）和VLAN的配置。
