ZYNQ&FPGA 时钟IP核（MMCM PLL）实验

时钟资源简介：

7系列的FPGA使用了专用的全局(Global)和区域(Regional)时钟资源来管理和设计不同的时钟需求。

Clock Management Tiles(CMT)提供了时钟合成(Clock frequency synthesis)，倾斜矫正(deskew)，过滤抖动(jitter filtering)功能。一个CMT包括一个MMCM和一个PLL。

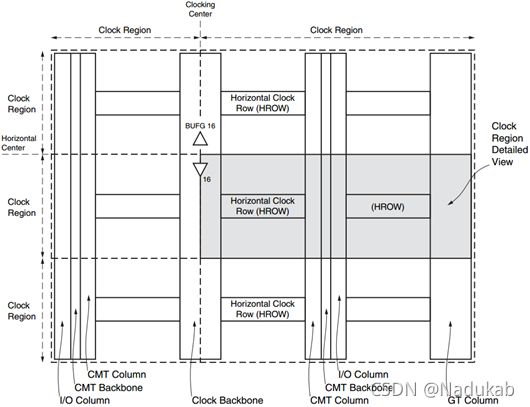

7系列FPGA高层次时钟结构视图：

Clock Region：区域时钟

Clock Backbone：全局时钟线主干道，将FPGA分成左右两个部分，所有全局时钟布线都要从Clock Backbone经过

BUFG：全局时钟缓存，总共32个

HROW：水平时钟线，从水平方向贯穿每个时钟区域的中心区域，从而将时钟区域分成上下完全一致的两个部分

CMT Backbone：CMT（时钟管理单元）主干道

I/O column：外部信号或者时钟输入管脚

GT column：IP内部高速串行触发器

单个时钟域视图：
