单片机基础模块——数码管模块

1.原理

共阳极数码管：0 - 亮        1 - 灭

共阴极数码管：0 - 灭        1 - 亮

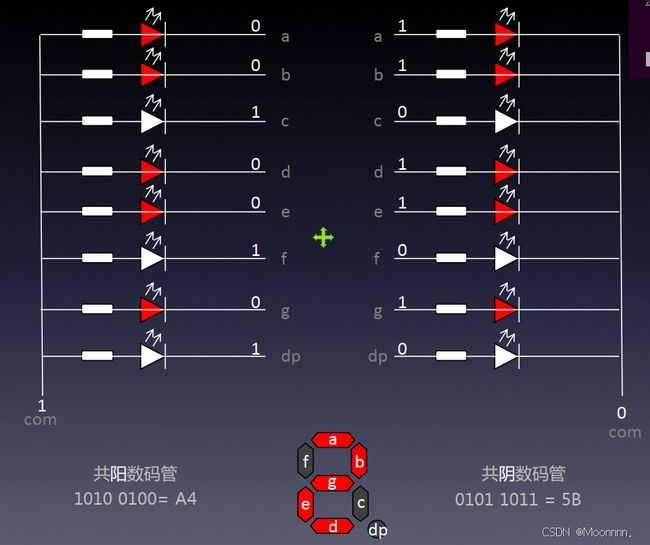

编码推导

该单片机中所用的是共阳极数码管，即0亮1灭

按照 dp -> g -> f -> … ->a 的顺序写出

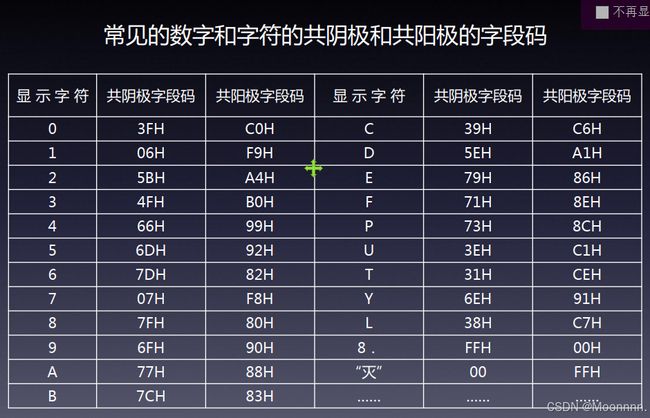

数码管常见字段码

2. Seg.c 代码

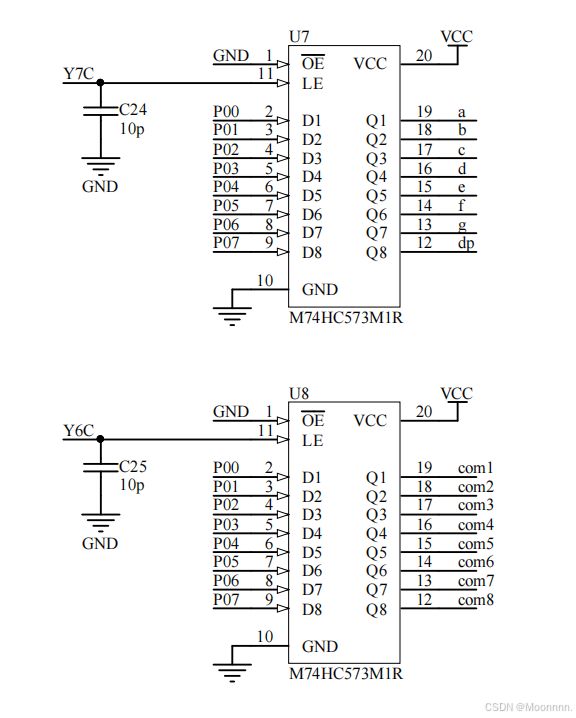

从原理图可以看到，我们需要对数码管进行位选（选择哪一个数码管进行显示）和段选（选择数码管显示的数据）。（图中为两个74HC573锁存器，在LED模块内有写）

其中abcdefg 和dp 为段选，com1-8 为位选。

基本思路同Led灯相同

#include

unsigned char seg_dula[] = {0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8,0x80,0x90,0xff,0x88};//段选数组，默认10为灭
unsigned char seg_wela[] = {0x01,0x02,0x04,0x08,0x10,0x20,0x40,0x80};//位选数组

void Seg_Disp(unsigned char wela,dula,point)//point是小数点的入口参数
{
	//段选消隐
	P0 = 0xff;//将LED全部关闭，0-亮	1-灭
	P2 = P2 & 0x1f | 0xe0;//打开锁存器选中Y7（0xe0-->1110 0000）
	P2 &= 0x1f;//关闭锁存器，打开锁存器瞬间P0的值已经输入，为了让其保持现在的状态并且不影响下一次，需要关闭锁存器

    //位选
	P0 = seg_wela[wela];
	P2 = P2 & 0x1f | 0xc0;//打开锁存器选中Y6（0xc0-->1100 0000）
	P2 &= 0x1f;//关闭锁存器

    //段选
	P0 = seg_dula[dula];
	if(point)//如果入口参数为1，则加上小数点
		P0 &= 0x7f;//加小数点：先正常的等于段选再与上小数点（0x7f-->0111 1111）（共阳极&	共阴极|）
	P2 = P2 & 0x1f | 0xe0;//打开锁存器选中Y7（0xe0-->1110 0000）
	P2 &= 0x1f;	//关闭锁存器
}
