Influxdb 架构

InfluxDB是一款专门处理高写入和查询负载的时序数据库，用于存储大规模的时序数据并进行实时分析，其架构特点可以归纳为以下几点：

一、核心组件

1. 数据摄取组件：
   • 负责接收用户写入的数据，并将其分片到不同的摄取器中。
   • 摄取器会对数据进行验证、分区、重复数据删除等处理，然后将数据保存为Parquet文件。
   • 摄取器还会更新目录，以通知其他组件新数据的到达。
2. 数据查询组件：
   • 负责处理用户的查询请求，从目录中获取所需的元数据，并从对象存储中读取数据。
   • 查询器会构建并执行查询计划，以获取最佳查询性能。
   • 查询器还支持缓存元数据和数据，以提高查询效率。
3. 数据压缩组件：
   • 负责将摄取器生成的小文件压缩为更少、更大且不重叠的文件，以优化查询性能。
4. 存储组件：
   • Catalog：用于存储集群的元数据。
   • Object Storage：用于存储实际数据，如Amazon AWS S3。

二、数据模型

1. 时间（Time）：数据生成时的时间戳。
2. 表（Measurement）：表示一组有关联的时序数据。
3. 标签（Tag）：用于创建索引的标签，如host、location等，可以提升查询性能。
4. 指标（Field）：一般存放具体的时序数据，如user、system等，不会对指标数据创建索引。
5. 时序数据记录（Point）：表示一条具体的时序数据记录，由时间线和时间戳唯一标识。
6. 保留策略（Retention Policy）：定义InfluxDB的数据保留时长和数据存储的副本数。
7. 时间线（Series）：表示表名、保留策略、标签集都相同的一组数据。

三、存储引擎

InfluxDB使用时序合并树（TSM）和时间序列索引（TSI）文件来有效地压缩和存储数据。

1、存储引擎概述

InfluxDB的存储引擎采用了专为时间序列数据设计的存储格式，具有高效的存储效率和查询性能。它结合了预写式日志（WAL）、缓存、时间结构合并树（TSM）和时间序列索引（TSI）等多个组件，共同实现数据的快速写入、持久化存储和高效查询。

2、存储引擎组件详解

1. 预写式日志（WAL）
   • 功能：用于在数据写入磁盘之前提供临时存储，并在存储引擎重启时保留数据。
   • 工作原理：当数据写入InfluxDB时，它首先被写入到WAL中，以确保数据的持久性。在数据成功写入磁盘后，WAL中的相应记录会被删除。
2. 缓存
   • 功能：提供数据的内存存储，加速数据写入和查询过程。
   • 工作原理：数据写入InfluxDB时，除了被写入WAL外，还会被写入到内存缓存中。缓存中的数据可以立即可查询，并定期写入到磁盘的TSM文件中。

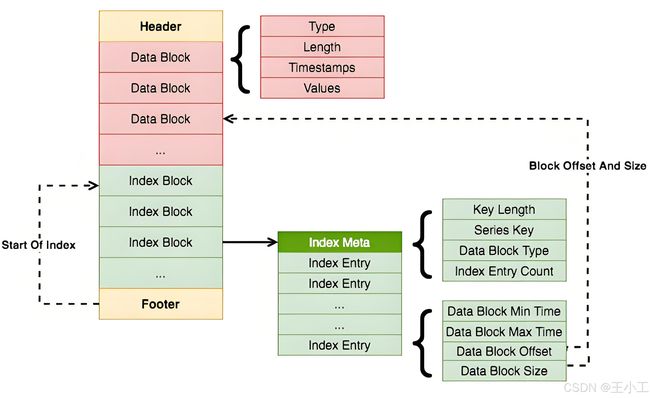

3. 时间结构合并树（TSM）
   • 功能：是InfluxDB的核心存储结构，用于高效地存储和压缩时间序列数据。
   • 工作原理：TSM文件以列格式存储压缩后的系列数据。为了提高效率，存储引擎只存储系列值之间的差异，并使用列向存储方式，使得引擎可以按系列键读取数据并省略不必要的数据。随着TSM文件的累积，存储引擎会将它们合并并压缩成更高级别的TSM文件，以优化读取性能。
4. 时间序列索引（TSI）
   • 功能：为时间序列数据提供高效的索引机制，加速数据查询过程。
   • 工作原理：TSI存储按测量、标签和字段分组的系列键，使得数据库能够快速地回答哪些测量、标签、字段存在的问题。通过优化索引结构，TSI提高了查询性能，特别是在处理大规模时间序列数据时表现优异。

3、存储引擎工作流程

1. 数据写入
   • 数据通过HTTP POST请求发送到InfluxDB的/api/v2/write端点或/write 1.x兼容端点。
   • 数据被压缩并写入到WAL中以确保立即持久性。
   • 数据同时被写入到内存缓存中，并立即可查询。
2. 数据持久化
   • 内存缓存中的数据定期写入到磁盘的TSM文件中。
   • 随着TSM文件的累积，存储引擎将它们合并并压缩成更高级别的TSM文件。
3. 数据查询
   • 查询请求通过InfluxQL或Flux查询语言发起。
   • 存储引擎查询合并缓存数据和来自TSM文件的数据。
   • 查询结果根据请求进行优化和聚合后返回给用户。

4、存储引擎优化

1. 数据压缩
   • InfluxDB采用多种数据压缩技术，包括时间戳压缩、字段值压缩和字符串去重存储等，以减少存储占用并提升查询性能。
2. 索引优化
   • TSI索引机制通过优化索引结构，提高了查询性能，特别是在处理大规模时间序列数据时表现优异。
3. 批量写入
   • 为了提高效率，大多数应用都以批次发送数据点。批处理中的点可以来自任意数量的系列、测量和标签集。

四、其他特性

1. 简单高效的HTTP API：提供写入和查询接口。
2. 类似SQL的查询语言：针对时序数据量身订造，可以轻松查询聚合数据。
3. 数据保留策略：能够有效地使旧数据自动失效。

综上所述，InfluxDB的架构具有高度的可扩展性和高性能，能够处理大规模的时序数据并提供实时分析功能。其数据模型简单直观，查询语言灵活强大，非常适合用于DevOps监控、应用指标和IoT传感器等领域。
