Xilinx AXI DMA驱动与Petalinux集成实战指南

本文还有配套的精品资源，点击获取

简介：AXI DMA是Xilinx为FPGA设计的高性能DMA控制器，用于片上存储器与外设间高速数据传输。本项目文件集包含了AXI DMA驱动配置文件，用于Petalinux环境下的集成与配置。介绍AXI DMA基本概念、组件、集成步骤、DMA驱动程序、应用场景以及配置文件解析，旨在帮助开发者在嵌入式Linux系统中高效利用AXI DMA。

1. Xilinx AXI DMA控制器简介

Xilinx的AXI DMA（直接内存访问）控制器是一种专为高性能数据传输而设计的IP核，广泛应用于基于FPGA的系统设计中。它允许数据在内存和外部设备之间直接传输，无需CPU介入，极大提升了数据处理效率。本章将介绍AXI DMA控制器的基础概念，功能特性和在系统中的角色，为理解后续章节中的技术细节奠定基础。

1.1 AXI DMA的基本功能

AXI DMA控制器提供了一个高效的通道，用于实现高速数据流的传输。它主要包含以下核心功能： - 高带宽和低延迟的数据传输。 - 支持与多种外设的接口，如网络、存储和自定义接口。 - 提供了易于使用的硬件接口，通过编程配置传输任务。

1.2 AXI DMA控制器在数据处理中的作用

在数据密集型应用中，比如流媒体处理、大数据分析等，CPU往往成为性能瓶颈。AXI DMA能够从CPU手中接管数据传输任务，降低CPU负载，提高整体处理效率。此外，它还能实现复杂的传输逻辑，如循环传输、链式传输和分散/聚集传输（scatter/gather），使得系统设计更加灵活和高效。

了解了AXI DMA控制器的基础功能和作用之后，我们可以进一步探讨AXI接口与DMA传输模式，它们是确保高效数据传输的关键技术。

2. AXI接口与DMA传输模式

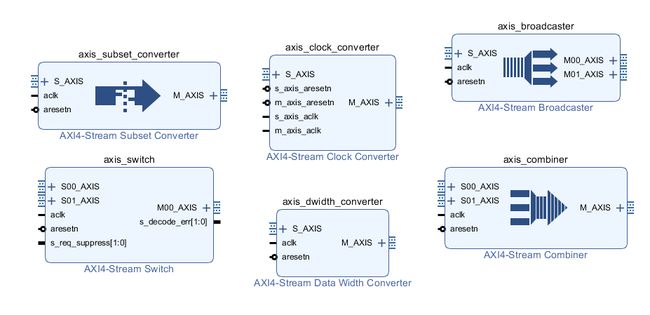

2.1 AXI接口的基础知识

2.1.1 AXI接口的特点与优势

高级可扩展接口（AXI）是ARM公司提出的一种高性能、高带宽的片上总线协议。它针对高复杂度系统提供了一套完整的接口解决方案，特别是在高性能和高数据吞吐量的应用场景中，AXI成为不可或缺的一部分。AXI接口的特点与优势可以从以下几个方面进行理解：

高速传输 ：AXI专为高速数据传输设计，提供了全流水线的事务处理机制，可实现数据的快速传输，最大限度地减少延迟。
分离的地址和数据通道 ：AXI接口将地址和数据通道分离，允许地址和数据在传输过程中独立进行，从而优化数据吞吐量并减少等待周期。
无锁设计 ：AXI协议支持突发传输，允许在没有立即数据响应的情况下提前发送地址信息，从而实现了无锁的数据传输。
支持乱序传输 ：在AXI接口中，读写操作可以乱序完成，这为实现更高级别的并行处理和性能优化提供了可能。
错误处理 ：AXI协议具备完善的错误处理机制，包括重试和失败报告，确保系统的稳定性和可靠性。

2.1.2 AXI协议中的关键术语解释

在进一步学习AXI接口和DMA传输模式之前，有必要先解释一些关键术语，这些术语是理解协议的基础：

Master ：主动发起数据传输的组件，例如处理器或DMA控制器。
Slave ：响应Master请求的组件，通常是内存或其他外围设备。
Channel ：数据传输的路径，包括读写通道以及地址通道。
Transaction ：一次完整的数据传输操作，包含一系列的数据传输阶段。
Burst ：在一次传输事务中连续传输的一系列数据，可以是固定长度或递增长度的突发传输。
Write Response ：写操作的确认消息，表明数据已经被接收。
Read Data ：从Slave传输到Master的读取数据。

2.2 DMA传输模式详解

2.2.1 DMA的工作原理

直接内存访问（DMA）是一种允许外围设备直接读写系统内存的技术，而无需处理器的干预。DMA的工作原理可以概括为以下几点：

初始化阶段 ：处理器在开始DMA传输之前，设置DMA控制器，包括传输源地址、目标地址、传输大小等参数。
请求阶段 ：外围设备向DMA控制器发出数据传输请求。
授权阶段 ：DMA控制器向系统总线请求控制权，并在获得总线控制权后开始传输数据。
数据传输阶段 ：DMA控制器控制数据在源地址和目标地址之间的直接传输，此过程中处理器可以执行其他任务。
完成阶段 ：数据传输完成后，DMA控制器发送中断信号给处理器，并释放总线控制权。

2.2.2 不同DMA传输模式的对比分析

在实际使用中，根据不同的应用场景，DMA支持多种传输模式。了解这些模式的差异对于选择合适的DMA配置至关重要：

单次传输模式 ：每次传输单个数据单位，适用于对延迟敏感但带宽要求不高的应用。
固定突发传输模式 ：每次传输固定长度的突发数据，适用于内存映射的外围设备。
增量突发传输模式 ：数据传输的突发长度逐次增加，适用于视频流等需要逐渐增加带宽的应用。

每种传输模式都有其适用场景，设计时需根据具体需求进行合理选择。例如，对于需要高吞吐量的内存拷贝操作，增量突发传输模式可能更加合适，而对于对实时性要求高的外设数据交换，单次传输模式或固定突发传输模式可能是更好的选择。

3. AXI DMA组件与描述符结构

3.1 AXI DMA组件架构

3.1.1 组件的硬件设计与功能划分

AXI DMA（Direct Memory Access）组件是Xilinx FPGA系统中处理高效数据传输的关键硬件资源。在FPGA开发中，它允许数据在不经过处理器核心的情况下直接在内存和外设之间传输，显著降低了CPU的负载并提高了系统性能。AXI DMA组件主要由以下几个关键部分组成：

数据缓冲区（FIFO） ：在数据发送和接收过程中，FIFO（First-In-First-Out）缓存区作为缓冲，它平滑了数据流并减少了因为速度不匹配造成的数据溢出或空闲问题。
DMA控制单元 ：负责整个DMA传输过程的协调和控制。它根据描述符中的信息执行传输任务，包括源地址、目标地址、传输大小等，并产生相应的AXI接口信号。
通道管理 ：AXI DMA支持多个通道，每个通道可以独立进行数据传输。通道管理负责各通道间的调度以及传输状态的监控。
主机接口 ：允许处理器访问DMA控制寄存器，设置传输参数，启动传输任务，并监控传输状态。
AXI接口 ：直接与FPGA内的其他AXI兼容模块连接，以实现高速的数据传输。

组件间的高效协同是基于对硬件资源的细致划分和优化设计。每个部分都有其明确的职责，共同确保DMA操作的流畅和高效。

3.1.2 组件间的通信机制与数据流

在FPGA设计中，AXI DMA组件通过AXI接口与外设及内存进行通信。通信机制主要依赖于AXI协议，该协议定义了一组严格的消息传递规则，包括读写请求、数据包传输和响应信号的交互。AXI协议确保了数据传输的可靠性、同步性和顺序性。

数据流则是这样组织的：

请求与授权 ：当需要进行数据传输时，DMA控制器首先发出读写请求。数据源或目标设备在准备就绪后通过AXI协议响应请求，并给出传输授权。
数据传输 ：一旦授权得到确认，数据就会通过FIFO在源地址和目标地址之间流动。在此过程中，DMA控制单元会管理FIFO的读写指针，防止数据丢失或覆盖。
传输完成 ：当一个传输周期结束时，DMA控制器会更新其状态寄存器，并可能发出一个中断信号，告知处理器或其他系统组件传输任务已经完成。

整个数据流是连续的，且可以流水线操作，使得数据的传输效率最大化。另外，AXI DMA还支持突发传输模式，进一步提升了在大数据块传输时的性能。

3.2 描述符的结构与作用

3.2.1 描述符在DMA操作中的角色

描述符是指导DMA传输行为的重要数据结构，它详细记录了传输的参数和状态信息。在实际的DMA操作中，描述符相当于一个详细的“任务清单”，指导DMA控制器如何从源地址提取数据、传输多少数据以及将数据写入哪个目标地址。

在多通道DMA操作中，描述符还负责维护独立传输任务之间的同步和互斥，确保数据的完整性和一致性。

3.2.2 如何构建与解析描述符结构

构建一个描述符通常需要以下几个步骤：

确定传输的源地址和目标地址 ：这是最基本的参数，决定数据流动的起点和终点。
设置传输长度 ：即数据包的大小，它告诉DMA控制器每次读取或写入多少数据。
配置控制信息 ：包含传输类型（如内存到内存、内存到外设等）、传输方向（读或写）、传输优先级等。
指定状态信息和结束处理方式 ：描述符中还应包含传输完成后的状态信息以及后续处理方式，如是否产生中断、是否释放传输资源等。

解析描述符时，DMA控制器按照描述符中的信息逐项进行操作。以下是描述符结构的一个简化的示例代码片段：

typedef struct {
    uint64_t src_addr;  // 源地址
    uint64_t dest_addr; // 目标地址
    uint32_t length;    // 传输长度
    uint16_t ctrl;      // 控制信息
    uint16_t status;    // 状态信息
} dma_descriptor_t;

解析描述符的代码逻辑可能会包含对地址对齐、长度限制等的检查，确保描述符的有效性和安全性。

通过以上的流程，描述符在DMA传输中起到了至关重要的作用。它是连接数据源、目标以及DMA控制器之间的一座桥梁，保证了数据传输的准确性和效率。

4. Petalinux环境的集成步骤

4.1 Petalinux的概述与安装

4.1.1 Petalinux的环境要求与特点

PetaLinux是由Xilinx提供的一个针对其FPGA平台的Linux软件开发环境。它基于开源的Yocto项目，专门设计用来简化基于Xilinx Zynq SoC和MPSoC平台的Linux系统构建与配置。PetaLinux为开发者提供了一系列的工具，用以生成定制的Linux系统，包括内核、设备树、用户空间的库和应用程序等。

PetaLinux环境的特点包括： - 可定制性 ：能够根据用户需求选择适当的组件，最小化不必要的软件包。 - 硬件兼容性 ：与Xilinx Zynq系列和MPSoC系列的硬件紧密集成，可以充分利用硬件特性。 - 集成开发环境 ：集成了Xilinx的Vivado设计套件，可以实现软硬件协同设计和调试。 - 易用性 ：通过图形化界面和命令行工具简化了Linux系统的定制和开发流程。 - 版本控制 ：支持版本控制管理，方便团队协作和代码管理。

4.1.2 安装Petalinux的详细步骤

安装Petainux前，确保满足以下环境要求： - 操作系统 ：Ubuntu 16.04或更高版本（64位），CentOS/RHEL 7.x（64位）。 - 硬件：至少4GB RAM（建议8GB以上），20GB以上的硬盘空间。

安装步骤如下：

下载安装包 ：从Xilinx官方网站下载最新的PetaLinux安装包。
解压安装包 ：使用以下命令解压下载的tar.gz文件：

tar -xvzf petalinux-v2021.1-final.tar.gz

设置环境变量 ：根据解压目录设置环境变量 PETALINUX ，并将其添加到 PATH 变量中。

export PETALINUX=
export PATH=$PETALINUX/toolschain/bin:$PATH

验证安装 ：通过运行以下命令来验证Petainux是否安装成功。

petalinux-v2021.1 -v

安装依赖 ：PetaLinux安装过程中可能需要额外的软件包，可以通过以下命令来安装依赖。

sudo apt-get install gawk wget git-core diffstat unzip texinfo build-essential chrpath socat \
    cpio python python3 python3-pip python3-setuptools python3-git libncurses5-dev libz-dev \
    libtinfo5

完成以上步骤后，PetaLinux环境即安装完成，可以开始创建新的项目或管理已有的项目。

4.2 AXI DMA在Petalinux下的集成

4.2.1 集成前的准备工作

在开始集成AXI DMA之前，需要完成以下准备工作：

项目创建 ：创建一个基于目标FPGA硬件（Zynq-7000或Zynq Ultrascale+）的PetaLinux项目。

petalinux-create --type project --template zynq --name

硬件配置 ：使用Vivado设计套件导入或创建硬件描述语言（HDL）设计，并确保AXI DMA IP已经集成到设计中。
导出硬件 ：将设计导出到Xilinx SDK（软件开发工具包），生成硬件平台描述（XSA文件）。
导入硬件描述 ：在PetaLinux项目中导入XSA文件。

petalinux-config --get-hw-description=

配置内核选项 ：如果需要定制内核，可以运行以下命令打开内核配置界面。

petalinux-config -c kernel

4.2.2 步骤详解与常见问题解决

在集成AXI DMA到Petalinux环境中时，需要注意以下步骤和常见问题：

内核配置 ：确保内核已经开启了对DMA和相关驱动的支持。
设备树配置 ：编辑设备树文件，添加AXI DMA IP的节点，并配置相应的中断和内存映射。
驱动开发 ：编写或集成AXI DMA驱动，确保设备在系统启动时能够被正确识别和初始化。
测试程序 ：在用户空间开发测试程序，通过AXI DMA进行数据传输测试，验证功能和性能。

常见问题解决：

驱动加载失败 ：检查设备树配置是否正确，确保所有必要的驱动模块已编译进内核。
DMA传输错误 ：检查硬件设计，确保AXI接口和DMA IP的时钟和复位信号正确配置。
性能瓶颈 ：通过硬件分析工具如Vivado分析器，检查AXI总线的带宽和利用率，优化数据流。

通过以上步骤，AXI DMA可以被成功集成到Petalinux环境中，并进行有效的测试和验证。这为后续的用户空间API调用和内核驱动开发提供了坚实的基础。

5. 用户空间API与内核驱动

5.1 用户空间API的使用

5.1.1 API的设计原则与功能

用户空间API（Application Programming Interface）的设计原则主要聚焦于提供简单、直观、稳定的接口来与内核驱动交互，使得用户空间程序能够进行DMA传输操作。这些API通常以库的形式存在，隐藏了底层复杂性，简化了开发者的使用难度。主要功能包括：

初始化和配置DMA引擎。
创建和提交传输任务。
监控传输过程和状态。
处理传输完成和错误事件。

5.1.2 编写与调试用户空间程序

编写用户空间程序，主要步骤包括：

包含必要的头文件。
初始化API库。
配置DMA传输参数。
提交传输请求。
等待传输完成或错误信号。

代码示例：

#include

int main() {
    // 初始化DMA API库
    DMA_API_Init();

    // 配置传输参数
    DMA_TransferParams params = {
        .src_addr = SRC_ADDR,
        .dst_addr = DST_ADDR,
        .length   = LENGTH,
        .direction = DMA_API_MEM_TO_MEM
    };

    // 创建传输请求
    int request_id = DMA_API_CreateRequest(¶ms);

    // 提交传输请求并等待完成
    DMA_API_SubmitRequest(request_id);
    DMA_API_WaitForRequestCompletion(request_id);

    // 清理请求
    DMA_API_DestroyRequest(request_id);

    // 关闭API库
    DMA_API_Close();

    return 0;
}

在调试阶段，开发者通常需要使用调试工具，如gdb，来逐步执行代码，检查变量值，确定程序流程是否按照预期执行。输出日志是另一个常用的调试手段，通过打印关键变量和状态，帮助开发者快速定位问题。

5.2 内核驱动开发与调试

5.2.1 驱动的基本结构与实现

内核驱动是用户空间与硬件通信的桥梁。一个典型的DMA驱动包含以下结构：

初始化和清理函数。
DMA传输操作函数。
中断处理函数。
设备和驱动的注册和注销。

代码结构示例：

static int DMA_Driver_Init(struct platform_device *pdev) {
    // 设备初始化代码
    return 0;
}

static void DMA_Driver_Cleanup(struct platform_device *pdev) {
    // 设备清理代码
}

static const struct of_device_id DMA_Driver_IdTable[] = {
    { .compatible = "vendor,dma-controller", },
    { },
};

MODULE_DEVICE_TABLE(of, DMA_Driver_IdTable);

static struct platform_driver DMA_Driver = {
    .driver = {
        .name = "DMA_Controller_Driver",
        .of_match_table = DMA_Driver_IdTable,
    },
    .probe = DMA_Driver_Init,
    .remove = DMA_Driver_Cleanup,
};

module_platform_driver(DMA_Driver);

5.2.2 驱动的测试与性能优化

驱动开发后需要经过严格的测试以确保稳定性和性能。测试步骤包括：

单元测试：确保每个函数按预期工作。
集成测试：验证驱动与硬件协同工作。
性能测试：使用各种场景下的压力测试。

性能优化可以从多个维度进行：

DMA描述符的优化：减少描述符大小，提高传输效率。
缓存一致性：合理使用缓存，减少数据传输延迟。
中断处理：优化中断服务例程，减少响应时间。

通过分析和调整以上各个方面，可以显著提高DMA传输的性能。具体优化方法将在后续章节中详细介绍。
