python GUI 编程

界面程序

"""测试一个经典的GUI程序的写法，使用面向对象的方式"""
import time
from tkinter import *
from tkinter import messagebox
from tkinter import filedialog
import threading
from cut_brick import cal_brick

class Application(Frame):
    """一个经典的GUI程序的类的写法"""
    def __init__(self, master=None):
        super().__init__(master)      #super()代表的是父类的定义，而不是父类对象
        self.master=master
        self.pack()
        self.createWidget()
        self.file_name = ""

    def createWidget(self):
        """创建组件"""
        self.result = Label(self,text="")

        self.label_width = Label(self, text="整砖的宽度")
        self.label_height = Label(self, text="整砖的高度")
        self.width_entry = Entry(self)
        self.height_entry = Entry(self)

        self.label_width.grid(row=0, column=0,pady=10)
        self.width_entry.grid(row=0, column=1,pady=10)
        self.label_height.grid(row=1, column=0,pady=10)
        self.height_entry.grid(row=1, column=1,pady=10)

        self.select_file = Button(self,text="选择文件", command=self.select_file_path)
        self.file_path = Label(self, text="文件名称")
        self.select_file.grid(row=2, column=0, pady=10)
        self.file_path.grid(row=2, column=1, pady=10)

        self.btn01 = Button(self)
        self.btn01["text"] = "运行结果"
        self.btn01["command"] = self.cal_brick_num
        self.btn01.grid(row=3, column=0, columnspan=2,pady=10)
        self.result.grid(row=4, column=0, columnspan=2,pady=10)
        # 创建一个退出按钮
        # self.btnQuit= Button(self, text="退出", command=root.destroy)
        # self.btnQuit.pack()

    def cal_brick_num(self):
        def run():
            self.result["text"] = "运行中"
            self.btn01.config(state=DISABLED)
            save_path = self.file_name.replace(self.file_path["text"], "") + "cut_img\\"
            excel_file_path = self.file_name

            brick_num = cal_brick(excel_file_path,int(input_width),int(input_height), save_path)
            self.result["text"] = "所需砖数为" + str(brick_num)
            self.btn01.config(state=NORMAL)

        input_width = self.width_entry.get()
        input_height = self.height_entry.get()
        if input_width == "" or input_height == "" or self.file_name == "":
            messagebox.showinfo("提示", "存在输入为空，请检查输入！")
            return

        # 创建
        t = threading.Thread(target=run)
        t.setDaemon(True)
        t.start()



    def select_file_path(self):
        img_path = filedialog.askopenfilename()
        self.file_name = img_path
        self.file_path["text"] = img_path.split("/")[-1]


if __name__ == "__main__":
    root=Tk()
    root.geometry("400x300+200+300")

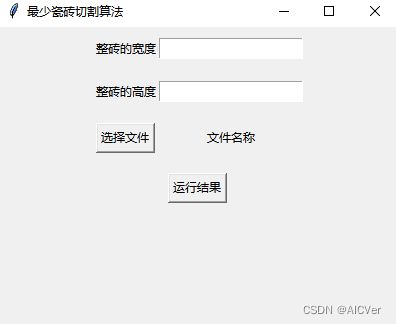

    root.title("最少瓷砖切割算法")
    app = Application(master=root)
    root.mainloop()

其它文件

1. cut_brick.py

# coding=utf-8
import sys,os
from tools import *
import matplotlib
import matplotlib.pyplot as plt
import matplotlib.patches as patches
import random
# matplotlib.use('Agg')

Bin=[600,600] #箱子宽度与高度
excel_path = "D:\project\C\LayoutAapter\Layout\data\dong\\floor3\\237\\brick.xlsx"
img_save_path = "D:\\Data\\myimg\\brick_img\\"
sheet_name = "整层"

def draw_bin(AllItem,RPNXY,name_index = 0):
    global img_save_path
    fig, ax = plt.subplots(1, 1)
    ax1 = fig.gca()
    for i in RPNXY:
        width,height = AllItem[i[0]]
        rx,ry = i[1],i[2]
        lx,ly = rx-width,ry-height
        plt.xlim((0, Bin[0]))
        plt.ylim((0, Bin[1]))
        color = "#"+''.join([random.choice('0123456789ABCDEF') for j in range(6)])
        rect = patches.Rectangle((lx, ly), width,height,linewidth=1, facecolor = color)
        ax1.text(lx + width/2 - 30, ly + height / 2, str(width) + "*" + str(height))
        ax1.add_patch(rect)
    plt.savefig(img_save_path + str(name_index) + ".jpg")
    # plt.show()
    # plt.imsave(str(name_index) + ".png",fig)
    plt.close()


def arr_sort(AllItem):
    item_dict = {}
    for i in range(len(AllItem)):
        item_dict[i] = AllItem[i].copy()
    item_dict = dict(sorted(item_dict.items(), key=lambda x: -x[1][1]))

    for i, key in enumerate(item_dict.keys()):
        # print(i, item_dict[key])
        AllItem[i] = item_dict[key]
    # print(AllItem)
    return AllItem


def get_all_item_by_excel(file_path=None):
    import pandas as pd

    global excel_path,sheet_name
    if file_path is None:
        file_path = excel_path

    xlsx = pd.ExcelFile(file_path)
    # sheet_name = "整层"
    # print(pd.read_excel(xlsx, sheet_name))
    df = pd.read_excel(xlsx, sheet_name)
    AllItem = []
    for i in range(len(df) - 1):
        print(df.iloc[i,0],df.iloc[i,1])
        brick_size = np.asarray(df.iloc[i,0].split("*")[:2],dtype=int)
        for j in range(int(df.iloc[i,1])):
            if sum(brick_size) == sum(Bin):
                continue
            AllItem.append(brick_size)
    return np.asarray(AllItem)


def get_data_by_excel(file_path=None):
    import pandas as pd

    global excel_path
    if file_path is None:
        file_path = excel_path

    xlsx = pd.ExcelFile(file_path)

    if file_path.__contains__("floor"):
        sheet_name = "整层"
    else:
        sheet_name = "整栋"
    print(pd.read_excel(xlsx, sheet_name))
    df = pd.read_excel(xlsx, sheet_name)

    AllItem = []
    for i in range(len(df) - 1):
        print(df.iloc[i,0],df.iloc[i,1])
        brick_size = np.asarray(df.iloc[i,0].split("*")[:2],dtype=int)
        brick_size[np.where(brick_size>600)] = 600
        for j in range(int(df.iloc[i,1])):
            if sum(brick_size) == sum(Bin):
                continue
            AllItem.append(brick_size)
    box_size = [Bin]
    return box_size, AllItem


def get_1D_data_by_excel(file_path=None):
    import pandas as pd

    global excel_path
    if file_path is None:
        file_path = excel_path

    xlsx = pd.ExcelFile(file_path)

    if file_path.__contains__("floor"):
        sheet_name = "整层"
    else:
        sheet_name = "整栋"
    print(pd.read_excel(xlsx, sheet_name))
    df = pd.read_excel(xlsx, sheet_name)

    AllItem = []
    for i in range(len(df) - 1):
        print(df.iloc[i,0],df.iloc[i,1])
        brick_size = np.asarray(df.iloc[i,0].split("*")[:2],dtype=int)
        brick_size[np.where(brick_size>600)] = 600
        for j in range(int(df.iloc[i,1])):
            AllItem.append(brick_size[1])
    box_size = [Bin[0]]
    return box_size, AllItem


def put_bin(AllItem):
    #   BL（bottom-up left-justified）法求解二位装箱问题
    #   @BetterBench
    #   思想：首先将选中的物体放在箱子的右上角，然后尽量向下向左作连续移动，直到不能移动为止
    # 输入参数
    itemNum=len(AllItem) #物品数目

    ran=list(range(itemNum))
    # random.shuffle(ran) #随机生成装箱序列
    AllItem = arr_sort(AllItem)

    ansBXY=np.zeros((itemNum,3))  #[箱子编号，X坐标，Y坐标]

    boxes = []
    RPNXY=[]
    BinNum=0
    flagItem=np.zeros(itemNum) #标记物品是否被装入箱子，0没有装入，1装入
    # 开始装箱

    for i in range(itemNum):
        if flagItem[ran[i]]==0:
            item=AllItem[ran[i],:]
            itemRP=Bin  #起点全部在箱子右上角顶点
            is_put = False
            for j in range(len(boxes)):
                RPNXY = boxes[j]
                flagOL=overlap(item,AllItem,itemRP,RPNXY) #如果重合flagOL=1；反之flagOL=0
                if flagOL==0:
                    itemRP=finalPos(item,AllItem,itemRP,RPNXY) #更新物品从当前位置向下向左移动后到最终位置后右上角顶点坐标
                    if len(itemRP)>0:
                        RPNXY.append([ran[i],itemRP[0],itemRP[1]])
                        flagItem[ran[i]]=1
                        boxes[j] = RPNXY
                        is_put = True
                        break
            # 启用第下一个箱子
            if not is_put:
                BinNum=BinNum+1
                RPNXY=[[ran[i], item[0], item[1]]]
                flagItem[ran[i]] = 1
                boxes.append(RPNXY)

    return boxes,AllItem


def cal_brick(file_name, width, height, save_path):
    global excel_path,Bin,img_save_path
    excel_path = file_name
    Bin = [width, height]
    img_save_path = save_path
    if not os.path.exists(save_path):
        os.mkdir(save_path)

    for file_name in os.listdir(img_save_path):
        os.remove(img_save_path+file_name)

    all_items = get_all_item_by_excel()
    boxes,AllItem = put_bin(all_items)
    for index in range(len(boxes)):
        draw_bin(AllItem,boxes[index],index)
    return len(boxes)


if __name__ == "__main__":
    # global Bin,excel_path,img_save_path

    argv_path = None
    argv_save_path = None
    argv_width = None
    excel_sheet_name = None

    for index in range(1, len(sys.argv)):
        if index == 1:
            argv_path = sys.argv[1]
        if index == 2:
            argv_save_path = sys.argv[2]
        if index == 3:
            argv_width = sys.argv[3]
        if index == 4:
            excel_sheet_name = sys.argv[4]

    if argv_width is not None:
        Bin = [int(argv_width),int(argv_width)]

    if argv_path is not None:
        excel_path = argv_path

    if argv_save_path is not None:
        img_save_path = argv_save_path

    if excel_sheet_name is not None:
        sheet_name = excel_sheet_name

    for file_name in os.listdir(img_save_path):
        os.remove(img_save_path + file_name)

    all_items = get_all_item_by_excel()
    boxes, AllItem = put_bin(all_items)
    print(len(boxes))
    for index in range(len(boxes)):
        draw_bin(AllItem, boxes[index], index)

2. tools.py

# -*- coding: UTF-8 -*-
import numpy as np

def Horizontal_Lines_Intersect(line1,line2):
    # 判断两条水平线段经过竖直移动后是否会相交，如果相交，计算两条水平线段竖直距离是多少
    # 思路：分5种情况：1）左方不相交；2）左方相交；3）右方相交；4）右方不相交；5）line1完全包含line2
    # 输入line1：  第一条线段[x1,y1,x2,y2]
    # 输入line2：  第二条线段[x1,y1,x2,y2]
    # 输出flag：  判断两条水平线段经过竖直移动后是否会相交，flag=1相交，flag=0不相交
    # 输出HD：  两条竖直线段距离是多少，如果平移动后相交，HD为正数，反之为负数
    #第一种情况，line1完全在line2左方，即line1右端顶点x坐标小于等于line2左端顶点x坐标，且两条线段经过竖直移动后不会相交
    if line1[2]<=line2[0]:
        flag=0
        HD=line1[1]-line2[1]
    #第二种情况，line1在line2左方，即line1右端顶点x坐标大于line2左端顶点x坐标且小于等于且line2右端顶点x坐标，但两条线段经过竖直移动后会相交
    elif (line1[2]>line2[0]) and (line1[2]<=line2[0]):
        flag=1
        HD=line1[1]-line2[1]
    #第三种情况，line1在line2右方，即line1左端顶点x坐标大于等于line2左端顶点x坐标且小于且line2右端顶点x坐标，但两条线段经过竖直移动后会相交
    elif (line1[0]>=line2[0]) and (line1[0]<line2[2]):
        flag=1
        HD=line1[1]-line2[1]
    #第四种情况，line1完全在line2右方，即line1左端顶点x坐标大于等于line2右端顶点x坐标，且两条线段经过竖直移动后不会相交
    elif line1[0]>=line2[2]:
        flag=0
        HD=line1[1]-line2[1]
    #第五种情况，line1完全包含line2，即line1左端顶点x坐标小于等于line2左端顶点x坐标，
    #line1右端顶点x坐标大于等于line2右端顶点x坐标，且两条线段经过竖直移动后会相交
    else:
        flag=1
        HD=line1[1]-line2[1]
    return flag,HD

######################################
# 根据物品右上角顶点坐标和物品宽度和高度，求出物品下端水平线段左右两端坐标[leftx,lefty,rightx,righty]
# 输入item：  物品[宽度，高度]
# 输入RPXY：物品右上角顶点坐标[x,y]
# 输出leftLine：  物品下端水平线段左右两端坐标[leftx,lefty,rightx,righty]
def Point_Horizontal_Line(item,RPXY):
    RBPXY=[RPXY[0],RPXY[1]-item[1]]#  物品右下角顶点坐标
    LBPXY=[RPXY[0]-item[0],RPXY[1]-item[1]]  #物品左下角顶点坐标
    bottomLine=[]
    bottomLine.extend(LBPXY)
    bottomLine.extend(RBPXY)
    return bottomLine

# 计算在当前箱子中，物品item在箱子内任意位置可以下降的最大高度
# 输入item：   物品[宽度，高度]
# 输入AllItem：   各个物品[宽度，高度]
# 输入itemRP： 此时物品右上角顶点坐标[x,y]
# 输入RPNXY：  当前箱子中所有物品右上角顶点坐标数组
# 输出downH：  物品item在箱子内任意位置可以下降的最大高度（如果能装入当前箱子，则downH为正数；如果不能装入当前箱子，则为负数）
def downHAtPoint(item,AllItem,itemRP,RPNXY):
    bottomLine=Point_Horizontal_Line(item,itemRP)  #物品下端水平线段左右两端坐标[leftx,lefty,rightx,righty]
    RP_NUM=len(RPNXY) #箱子内物品数目
    if RP_NUM!=0:
        sRPNXY=np.array(sorted(list(RPNXY), key=lambda x:x[2],reverse=True))#将RPNXY按照Y坐标降序排列
        sRBPNXY=sRPNXY.copy()
        sRBPNXY[:,1]=sRPNXY[:,1]-AllItem[sRPNXY[:,0],0]  #将RPNXY按照Y坐标降序排列后的左上角顶点坐标

        topLine=np.concatenate((sRBPNXY[:,1:3],sRPNXY[:,1:3]),axis=1)  #物品按照Y坐标降序排列后，物品上端水平线段左右两端坐标[leftx,lefty,rightx,righty]
        # 逐个遍历sRPNXY中的物品
        alldownH=[]  # 储存所有满足相交条件的下降距离
        for i in range(RP_NUM):
            #判断两条水平线段经过竖直移动后是否会相交，flag=1相交，flag=0不相交
            #两条水平线段距离是多少，如果竖直移动后相交，HD为正数，反之为负数
            flag,HD=Horizontal_Lines_Intersect(bottomLine,topLine[i,:])
            if (flag==1) and (HD>=0):
                alldownH.append(HD)
        # 如果不存在满足相交条件的物品，则直接下降到箱子最底端
        if len(alldownH)==0:
            downH=itemRP[1]-item[1]
        else:  # 如果存在满足相交条件的物品，则下降距离为alldownH中的最小值
            downH=min(alldownH)
    else:
        downH=itemRP[1]-item[1]  #此时箱子没有物品，物品直接下降到箱子底端
    return downH

# 判断两条竖直线段经过水平移动后是否会相交，如果相交，计算两条竖直线段水平距离是多少
# 思路：分5种情况：1）上方不相交；2）上方相交；3）下方相交；4）下方不相交；5）line1完全包含line2
# 输入line1：  第一条线段[topx,topy,bottomx,bottomy]
# 输入line2：  第二条线段[topx,topy,bottomx,bottomy]
# 输出flag：  判断两条竖直线经过水平移动后是否会相交，flag=1相交，flag=0不相交
# 输出HD：  两条竖直线段距离是多少，如果平移动后相交，HD为正数，反之为负数
def Vertical_Lines_Intersect(line1,line2):
    # 第一种情况，line1完全在line2上方，且两条线段经过平移后不会相交
    if line1[3]>=line2[1]:
        flag=0
        HD=line1[0]-line2[0]
    # 第二种情况，line1在line2上方，但两条线段经过平移后会相交
    elif (line1[3]<line2[1])and (line1[3]>=line2[3]):
        flag=1
        HD=line1[0]-line2[0]
    # 第三种情况，line1在line2下方，但两条线段经过平移后会相交
    elif (line1[1]<=line2[1]) and (line1[1]>line2[3]):
        flag=1
        HD=line1[0]-line2[0]
    # 第四种情况，line1完全在line2下方，且两条线段经过平移后不会相交
    elif line1[1]<=line2[3]:
        flag=0
        HD=line1[0]-line2[0]
    else:
        flag=1
        HD=line1[0]-line2[0]
    return flag,HD

# 根据物品右上角顶点坐标和物品宽度和高度，求出物品左端竖直线段上下两端坐标[topx,topy,bottomx,bottomy]
# 输入item：  物品[宽度，高度]
# 输入RPXY：物品右上角顶点坐标[x,y]
# 输出leftLine：  物品左端竖直线段上下两端坐标[topx,topy,bottomx,bottomy]
def Point_Vertical_Line(item,RPXY):
    LUPXY=[RPXY[0]-item[0],RPXY[1]]  #物品左上角顶点坐标
    LBPXY=[RPXY[0]-item[0],RPXY[1]-item[1]] #物品左下角顶点坐标
    leftLine=[]
    leftLine.extend(LUPXY)
    leftLine.extend(LBPXY)
    return leftLine

# 计算在当前箱子中，物品item在箱子内任意位置可以向左移动的最大距离
# 输入item：   物品[宽度，高度]
# 输入Item：   各个物品[宽度，高度]
# 输入itemRP： 此时物品右上角顶点坐标[x,y]
# 输入RPNXY：  当前箱子中所有物品右上角顶点坐标数组
# 输出leftW：  物品item在箱子内任意位置可以向左移动的最大距离
def leftWAtPoint(item,Item,itemRP,RPNXY):
    leftLine=Point_Vertical_Line(item,itemRP)  #物品左端竖直线段上下两端坐标[topx,topy,bottomx,bottomy]
    RP_NUM=len(RPNXY)#箱子内物品数目
    if RP_NUM!=0:
        sRPNXY=np.array(sorted(list(RPNXY), key=lambda x:x[0]))  #将RPNXY按照X坐标降序排列
        sRBPNXY=sRPNXY.copy()
        sRBPNXY[:,2]=sRPNXY[:,2]-Item[sRPNXY[:,0],1] #将RPNXY按照X坐标降序排列后的右下角顶点坐标
        rightLine=np.concatenate((sRPNXY[:,1:3],sRBPNXY[:,1:3]),axis=1)#物品按照X坐标降序排列后，右端线段上下两端坐标[topx,topy,bottomx,bottomy]
        #逐个遍历sRPNXY中的物品
        allLeftW=[]  #储存所有满足相交条件的左移距离
        for i in range(RP_NUM):
            #判断两条竖直线经过水平移动后是否会相交，flag=1相交，flag=0不相交
            #两条竖直线段距离是多少，如果平移动后相交，HD为正数，反之为负数
            flag,HD=Vertical_Lines_Intersect(leftLine,rightLine[i,:])
            if (flag==1) and (HD>=0):
                allLeftW.append(HD)
        # 如果不存在满足相交条件的物品，则直接移动箱子最左端
        if len(allLeftW)==0:
            leftW=itemRP[0]-item[0]
        else: #如果存在满足相交条件的物品，则左移距离为allLeftW中的最小值
            leftW=min(allLeftW)
    else:
        leftW=itemRP[0]-item[0]
    return leftW

# 计算物品在箱子中从右上角下降downH又向左移动leftW后，右上角顶点的坐标
# 输入itemRP： 此时物品右上角顶点坐标[x,y]
# 输入downH：  物品item从右上角可以下降的最大高度
# 输入leftW：  物品item从右上角下降最大高度以后，可以向左移动的最大距离
# 输出itRPXY： 物品item在箱子中下降downH又向左移动leftW后，右上角顶点的坐标
def Update_itemRP(itemRP,downH,leftW):
    h=itemRP[1]-downH  #y坐标
    w=itemRP[0]-leftW   #x坐标
    return [w,h]
# 矩形类，[x,y,width,height]左下角坐标、长和宽
class Rectangle:
    def __init__(self, x, y,w,h):
      self.x = x
      self.y = y
      self.width = w
      self.height = h
# 计算物品从当前位置向下向左移动后到最终位置后右上角顶点坐标
# 输入item：   物品[宽度，高度]
# 输入Item：   各个物品[宽度，高度]
# 输入itemRP： 此时物品右上角顶点坐标[x,y]
# 输入RPNXY：  当前箱子中所有物品右上角顶点坐标数组
# 输出finalRP：物品item在箱子内任意位置向下向左移动后到最终位置后右上角顶点坐标
def finalPos(item,Item,itemRP,RPNXY):
    # 当物品item不能再继续下降或不能继续左移的时候，跳出循环
    while 1:
        downH=downHAtPoint(item,Item,itemRP,RPNXY) #计算物品item在箱子内itemRP位置处可以下降的最大高度
        leftW=0
        itemRP=Update_itemRP(itemRP,downH,leftW) #更新物品item当前位置右上角顶点坐标
        downH=0
        leftW=leftWAtPoint(item,Item,itemRP,RPNXY) #计算物品item在箱子内itemRP位置处可以向左移动的最大距离
        itemRP=Update_itemRP(itemRP,downH,leftW) #更新物品item当前位置右上角顶点坐标
        if (downH==0)and (leftW==0):
            finalRP=itemRP
            break
    return finalRP

# 判断物品item在当前位置itemRP与箱子中其他物品是否有重合
# 输入item：   物品[宽度，高度]
# 输入Item：   各个物品[宽度，高度]
# 输入itemRP： 此时物品右上角顶点坐标[x,y]
# 输入RPNXY：  当前箱子中所有物品右上角顶点坐标数组
# 输出flagOL： 如果重合flagOL=1；反之flagOL=0
def overlap(item,Item,itemRP,RPNXY):
    flagOL=0  # 初始化不存在重合情况
    itemLBP=[itemRP[0]-item[0],itemRP[1]-item[1]] #左下角顶点坐标
    A = Rectangle(itemLBP[0],itemLBP[1],item[0],item[1])
    num=len(RPNXY) # 箱子中物品数目
    if num>0:
        for i in range(num):
            width=Item[RPNXY[i][0],0]  #Item(RPNXY(i,1),:)宽度
            height=Item[RPNXY[i][0],1]  #Item(RPNXY(i,1),:)高度
            LBPXY=[RPNXY[i][1]-width,RPNXY[i][2]-height]  #在箱子中的当前矩形Item(RPNXY(i,1),:)的左下角顶点坐标
            B = Rectangle(LBPXY[0],LBPXY[1],width,height)
            area=rectint(A,B)#计算物品A与B相交的面积
            #如果AB相交，则满足下列关系
            if area>0:
                flagOL=1
                break
    return flagOL
# 计算两个矩形相交的面积，和MATLAB中rectint函数作用一样
def rectint(rect1, rect2):
    xl1, yb1, xr1, yt1 = rect1.x,rect1.y,rect1.x+rect1.width,rect1.y+rect1.height # （xl1, yb1）为矩形左下角坐标， （xr1, yt1）为右上角坐标
    xl2, yb2, xr2, yt2 = rect2.x,rect2.y,rect2.x+rect2.width,rect2.y+rect2.height # （xl2, yb2）为矩形左下角坐标， （xr2, yt2）为右上角坐标
    xmin = max(xl1, xl2)
    ymin = max(yb1, yb2)
    xmax = min(xr1, xr2)
    ymax = min(yt1, yt2)
    width = xmax - xmin
    height = ymax - ymin
    if width <= 0 or height <= 0:
        return 0
    cross_square = width * height
    return cross_square
