Unity UI 道路线跟随：让图标沿道路轨迹移动

在 Unity UI 开发中，有时需要让图标沿着一条道路轨迹移动，比如地图上的车辆行驶动画、导航路径指示等。本文介绍如何基于 UI 图片中的道路线生成曲线，并使用 Slider 控制图标沿轨迹运动，适用于 UI 导航、路径跟随动画等场景。

---

1. 功能介绍

• 基于 UI 图片自动解析道路轨迹，生成 AnimationCurve
• 使用 Slider 控制图标沿道路移动
• 适用于 UI 地图、导航路径动画等

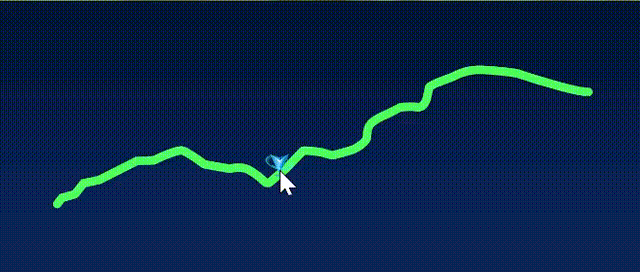

最终效果

2. 代码实现

2.1 解析道路轨迹，生成曲线路径

思路：

• 读取 UI 图片 (Image) 的 Sprite，获取 Texture2D
• 遍历像素点，找到道路轨迹的像素
• 转换为 UI 坐标，存入 AnimationCurve，用于后续运动计算

using UnityEngine;
using UnityEngine.UI;
using System.Collections.Generic;
using Sirenix.OdinInspector;

public class PathGenerator : MonoBehaviour
{
    public Image roadImage; // 道路线 UI 图片
    public AnimationCurve pathCurve = new AnimationCurve(); // 道路路径曲线

    [Button("Generate Path")]
    public void GeneratePath()
    {
        if (roadImage == null || roadImage.sprite == null)
        {
            Debug.LogError("Road Image or Sprite is not assigned.");
            return;
        }

        Sprite sprite = roadImage.sprite;
        Texture2D texture = sprite.texture;
        Rect rect = sprite.rect;

        List points = new List();

        // 计算缩放比例
        RectTransform rectTransform = roadImage.rectTransform;
        float scaleX = rectTransform.rect.width / rect.width;
        float scaleY = rectTransform.rect.height / rect.height;

        // 提取道路轨迹上的点
        for (int x = 0; x < rect.width; x++)
        {
            for (int y = 0; y < rect.height; y++)
            {
                Color pixel = texture.GetPixel((int)rect.x + x, (int)rect.y + y);
                if (pixel.a > 0.1f) // 透明度判断，找到道路轨迹
                {
                    Vector2 point = new Vector2(
                        (x - rect.width / 2) * scaleX, // UI 坐标转换
                        (y - rect.height / 2) * scaleY
                    );
                    points.Add(point);
                    break;
                }
            }
        }

        // 生成曲线路径
        pathCurve = new AnimationCurve();
        foreach (Vector2 p in points)
        {
            pathCurve.AddKey(p.x, p.y);
        }
    }
}

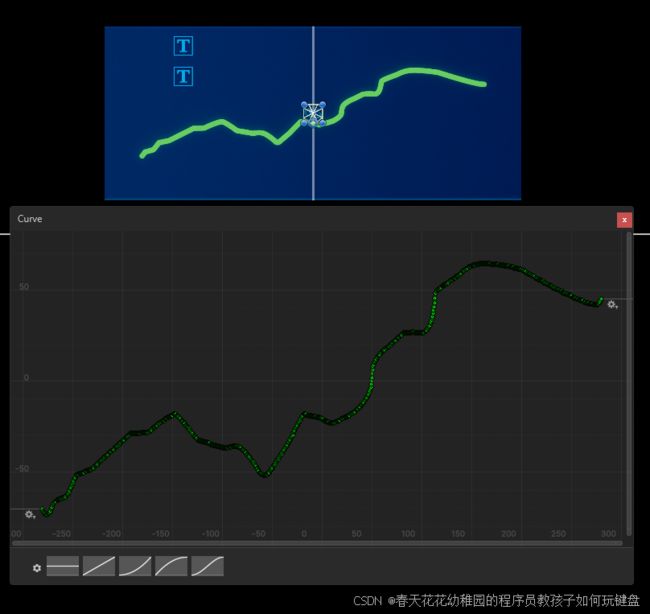

生成一条与路径相同的Curve，效果如下

2.2 让图标沿道路轨迹移动

思路：

• 监听 Slider 拖动事件，获取 value
• 将 Slider 值映射到曲线的 X 轴坐标
• 计算对应 Y 轴坐标，更新图标位置

using Cysharp.Threading.Tasks;
using UnityEngine;
using UnityEngine.UI;

public class FollowPath : MonoBehaviour
{
    public PathGenerator pathGenerator; // 路径生成器
    public Slider slider; // 控制 CurrentX 的 Slider

    async void Start()
    {
        if (slider != null)
        {
            slider.onValueChanged.AddListener(OnSliderValueChanged);
        }
        await UniTask.WaitForFixedUpdate();
        OnSliderValueChanged(slider.value);
    }

    void OnSliderValueChanged(float value)
    {
        if (pathGenerator == null || pathGenerator.pathCurve.length == 0 || slider == null) return;

        // 获取路径的X范围
        float minX = pathGenerator.pathCurve.keys[0].time;
        float maxX = pathGenerator.pathCurve.keys[pathGenerator.pathCurve.length - 1].time;

        // 映射 Slider 的值到 CurrentX
        float currentX = Mathf.Lerp(minX, maxX, value);

        // 获取对应的Y坐标
        float y = pathGenerator.pathCurve.Evaluate(currentX);

        // 更新 UI 位置
        RectTransform rectTransform = GetComponent();
        rectTransform.anchoredPosition = new Vector2(0, y + 4);
    }
}

3. 运行效果

1. 点击 Generate Path，从 UI 图片解析道路轨迹
2. 拖动 Slider，图标沿道路轨迹平滑移动
3. 可用于 UI 导航、路径动画等场景

4. 适用场景

✅ UI 地图导航（如 GPS 轨迹动画）
✅ 车辆行驶路径（如小车沿地图行驶）
✅ 手绘路径动画（如绘制道路后小车自动行驶）

如果有更好的优化方案，欢迎讨论！

最后贴上道路线的图片：
