基于单片机的家电远程控制系统设计

欢迎大家点赞、收藏、关注、评论啦 ，由于篇幅有限，只展示了部分核心代码。 技术交流认准下方 CSDN 官方提供的联系方式

概要

  　人们现在的热衷点。计算机的发明创造让人们对这个世界的认知更加全面。与此同时体积更小的微型电脑也在被逐渐研究，而且也在越来越多的地方使用，增加其使用范围，缩减人工劳作的时间，让劳作的效率更加有效，提升精确程度。MCU的发明让人们的生产生活方式有所改变。人类的生产生活也不能和智能分开了。
随着我国社会科技的进步，人们对通信工具手机的应用已经十分广泛，但是这只是人们通信的工具，并没有其他的用处，未有手机控制家用电器的相关研究。本文的主要研究内容是研究分析怎样对家用电器做到更远距离的控制。众所周知，现在的科技发展迅猛，各种各样的技术也都发展迅猛，因此作者使用电话来研究对远程控制家用电器的操控。
本文的设计的电路是以AT89C51和ESP8266WIFI为关键，然后通过网络来对家用电器进行远距离的智能形式的控制。本文的主要内容包括，系统的整体构图、基本原理、程序研究。

一、系统方案

2.1系统的设计要求
本设计要求实现通过手机软件登陆账号即可实现wifi控制继电器吸合断开。
2.2方案比较与选择
2.2.1 控制芯片的选择
作为广泛使用的MCU，STC89C51RC芯片具有广泛的应用范围。 它缺少AVR系列强大的内置功能和快速的响应速度，但它易于理解，功能齐全且价格便宜。 它占据着生产和生活的地方。
之所以选择STC89C51RC单片机作为主控制芯片，是因为该系统不需要太多的芯片处理速度，因此主机程序稍大一些。
2.2.2 WIFI模块的选择
方案一：选择华为HG255D WiFi路由器，将其刷新并转换为OpenWRT系统，紧接着使用它从您的手机中获取说明。
方案二：选用串口WIFI模块 ESP8266模块
ESP8266模块是嵌入式串行的WIFI模块产品。 Wifi可以说是基于串行通信的无线网络模块，可以将串行用户数据转换为无线网络。以前的串行设备也可以通过带有串行接口的WiFi模块连接到无线网络。
比较程序之后，第一次闪存操作很繁琐，并且不容易转移到单片机的接口驱动程序。另一个原因是主机体积增加。第二种方案更方便。指令可以直接从单片机的串行端口使用。因此，选择了方案2。

二、系统硬件电路设计

硬件电路大体上由以下几个部分组成：晶体振荡器电路、复位电路、液晶显示电路、继电器电路和无线LAN模块电路组成。该设计使用STC89C51微控制器来完成系统范围的控制过程。移动设备软件设置用于登录帐户的操作界面，WiFi模块连接到网络以实现系统设计。

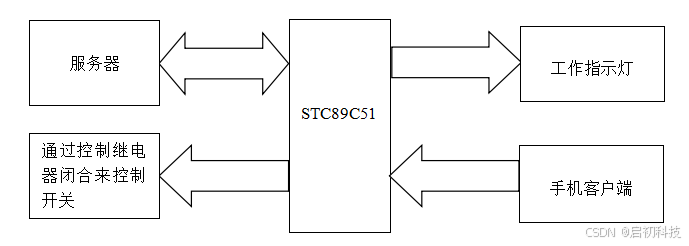

系统的主要设计框图如图3.1所示。

图3.1硬件设计的系统框图
