温度传感器的工作原理

       温度是一个基本的物理量，自然界中的一切过程无不与温度密切相关。温度传感器是最早开发，应用zui广的一类传感器。温度传感器的shi场份额大大超过了其他的传感器。从17世纪初人们开始利用温度进行测量。在半导体技术的支持下，本世纪相继开发了半导体热电偶传感器、PN结温度传感器和集成温度传感器。与之相应，根据波与物质的相互作用规律，相继开发了声学温度传感器、红外传感器和微波传感器。

       两种不同材质的导体，如在某点互相连接在一起，对这个连接点加热，在它们不加热的部位就会出现电位差。这个电位差的数值与不加热部位测量点的温度有关，和这两种导体的材质有关。这种现象可以在很宽的温度范围内出现，如果测量这个电位差，再测出不加热部位的环境温度，就可以准确知道加热点的温度。由于它必须有两种不同材质的导体，所以称之为热电偶。不同材质做出的热电偶使用于不同的温度范围，它们的灵敏度也各不相同。热电偶的灵敏度是指加热点温度变化1℃时，输出电位差的变化量。对于大多数金属材料支撑的热电偶而言，这个数值大约在5～40微伏/℃之间。

热电偶传感器有自己的优点和缺陷，它灵敏度比较低，容易受到环境干扰信号的影响，也容易受到前置放大器温度漂移的影响，因此不适合测量微小的温度变化。由于热电偶温度传感器的灵敏度与材料的粗细无关，用非常细的材料也能够做成温度传感器。也由于制作热电偶的金属材料具有很好的延展性，这种细微的测温元件有ji高的响应速度，可以测量快速变化的过程。

温度传感器是五花八门的各种传感器中最为常用的一种，现代的温度传感器外形非常得小，这样更加让它广泛应用在生产实践的各个领域中，也为我们的生活提供了无数的便利和功能。

温度传感器有四种主要类型：热电偶、热敏电阻、电阻温度检测器（RTD）和IC温度传感器。IC温度传感器又包括模拟输出和数字输出两种类型。

接触式温度传感器的检测部分与被测对象有良好的接触，又称温度计。

温度计通过传导或对流达到热平衡，从而使温度计的示值能直接表示被测对象的温度。一般测量精度较高。在一定的测温范围内，温度计也可测量物体内部的温度分布。但对于运动体、小目标或热容量很小的对象则会产生较大的测量误差，常用的温度计有双金属温度计、玻璃液体温度计、压力式温度计、电阻温度计、热敏电阻和温差电偶等。它们广泛应用于工业、农业、商业等部门。在日常生活中人们也常常使用这些温度计。随着低温技术在guo防工程、空间技术、冶金、电子、食品、医药和石油化工等部门的广泛应用和超导技术的研究，测量120K以下温度的低温温度计得到了发展，如低温气体温度计、蒸汽压温度计、声学温度计、顺磁盐温度计、量子温度计、低温热电阻和低温温差电偶等。低温温度计要求感温元件体积小、准确度高、复现性和稳定性好。利用多孔高硅氧玻璃渗碳烧结而成的渗碳玻璃热电阻就是低温温度计的一种感温元件，可用于测量1.6～300K范围内的温度。

非接触式温度传感器的敏感元件与被测对象互不接触，又称非接触式测温仪表。这种仪表可用来测量运动物体、小目标和热容量小或温度变化迅速（瞬变）对象的表面温度，也可用于测量温度场的温度分布。

光纤温度传感器的基本工作原理是将来自光源的光经过光纤送入调制器，待测参数温度与进入调制区的光相互作用后，导致光的光学性质(如光的强度、波长、频率、相位等)发生变化，称为被调制的信号光。再经过光纤送入光探测器，经解调后，获得被测参数。

光纤温度传感器种类很多，但概括起来按其工作原理可分为功能型和传输型两种。功能型光纤温度传感器是利用光纤的各种特性(相位、偏振、强度等)随温度变换的特点，进行温度测定。这类传感器尽管具有传、感合一的特点，但也增加了增敏和去敏的困难。传输型光纤温度传感器的光纤只是起到光信号传输的作用，以避开测温区域复杂的环境。对待测对象的调制功能是靠其他物理性质的敏感元件来实现的。这类传感器由于存在光纤与传感头的光耦合问题，增加了系统的复杂性，且对机械振动之类的干扰比较敏感。

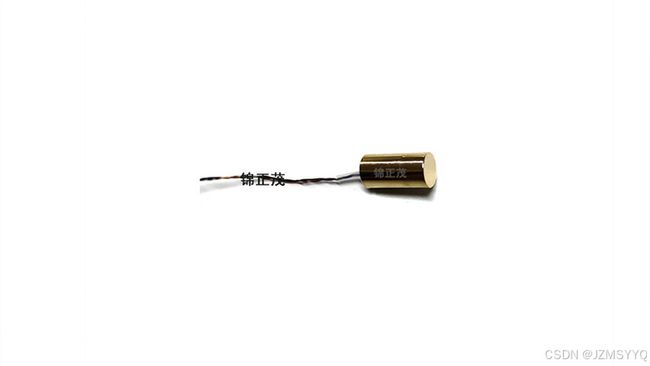

                                                            PT100铂电阻低温传感器

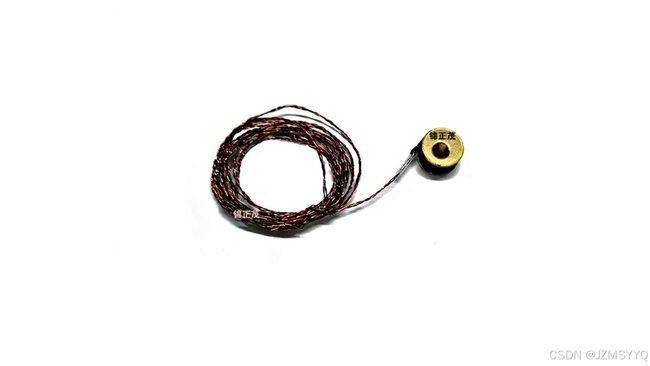

DT640硅二极管低温传感器

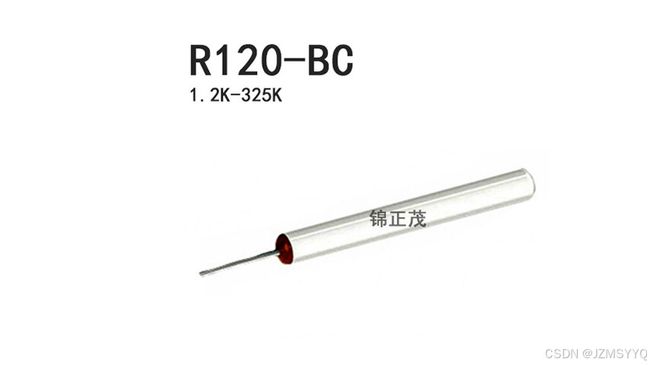

铑铁低温传感器

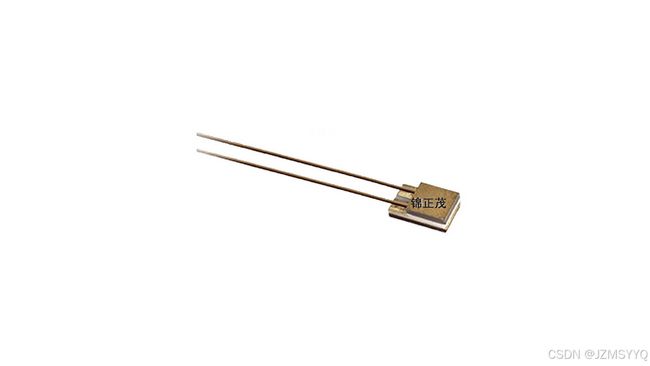

Cernox低温传感器
