【Altium】打开原理图是空白的解决方法

1、 文档目标

打开画完的原理图，报错提示并且图纸为空白的解决方法

2、 问题场景

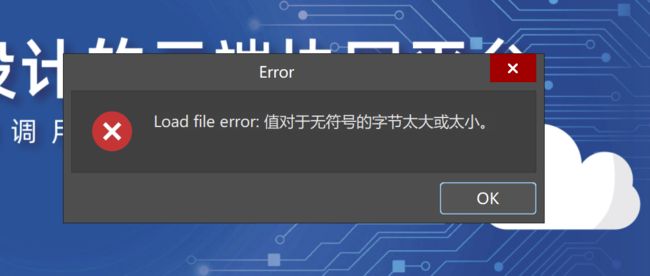

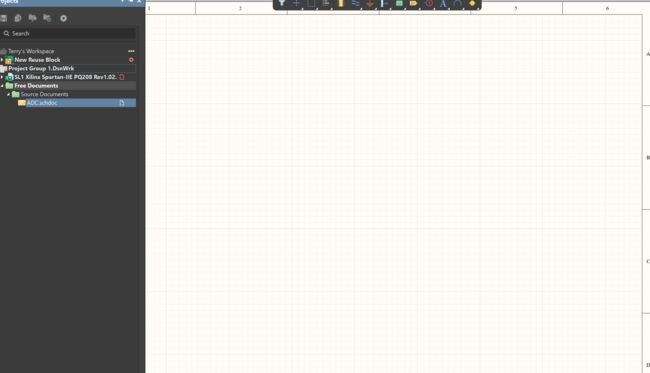

收到其他人画好的原理图，打开后提示报错：Load file error:值对于无符号的字节太大或太小。并且原理图显示为空白。

图 1

图2

3、软硬件环境

1）、软件版本：Altium Desinger 23.8.1

2）、电脑环境：Windows 10

3）、外设硬件：无

4、解决方法

这个问题通常是由于AD版本差异过大引起的。也就是设计图纸使用的AD版本过低，用高版本打开图纸就会报这个错。解决方法如下：

1. 在电脑上安装一个较低版本的AD，例如：使用的是AD22或者23打开文件报错，那就安装一个AD17或者16。

2. 在低版本AD中打开文件，如果依然报错，再安装更低的版本，直到能够正常打开。

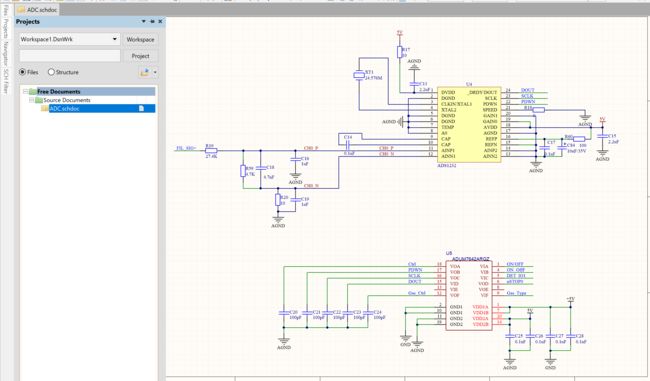

图3

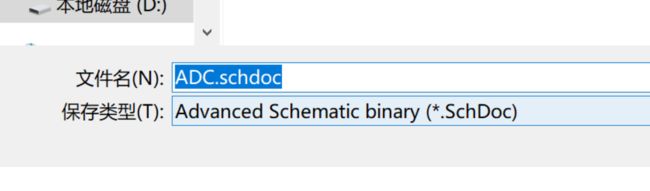

1. 将打开的文件另存为能够被高版本AD兼容的格式，如图4。

图 4

然后再用高版本的AD即可正常打开。

————————————————————————
