如果某个寄存器的名字中含有Strap这个单词,表示其值由是通过外部引脚的电平状态来决定的

提问1

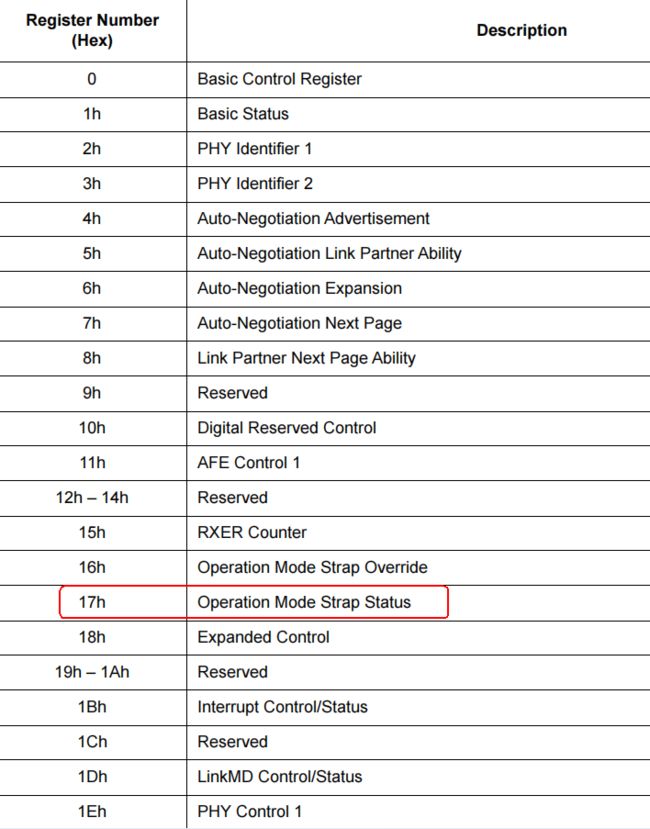

问：物理层芯片KSZ8081RNB有一个寄存器叫做Operation Mode Strap Status，请问这里面的Strap是什么意思？

答：在物理层芯片 KSZ8081RNB 中，“Operation Mode Strap Status” 寄存器中的 “Strap” 指的是一种 硬件引脚配置 或 硬件引脚设置，它决定了芯片的某些操作模式或功能的选择。

1. Strap 的定义：

• Strap 这个词来源于电子学中的术语，指的是通过特定的硬件引脚配置或者通过外部连接（例如接地或拉高）来选择芯片的操作模式或功能。
• 在这种情况下，“Strap” 通常指的是通过 外部引脚 的电平状态（例如高电平或低电平）来配置芯片的一些参数或工作模式。这些引脚通常会在复位时被读取，并且根据引脚的电平状态，芯片的某些内部寄存器或功能会被配置为不同的工作模式。

2. “Operation Mode Strap” 的具体含义：

• “Operation Mode Strap” 是通过物理引脚来选择的操作模式。例如，可能通过一个引脚配置芯片的工作模式，比如是否启用 全双工模式、半双工模式、10Mbps 或 100Mbps 速率等。
• 在 KSZ8081RNB 中，类似的引脚通常用于配置 PHY 地址、速度模式、工作模式 等。它们在硬件复位时会被读取，并影响芯片的启动行为。

3. “Strap Status” 的含义：

   • “Strap Status” 是指芯片当前通过硬件引脚配置的 操作模式 的状态。它表示通过 “Strap 引脚” 配置后，芯片的实际工作状态是什么。
   • 该寄存器可以用来读取当前通过这些引脚设置的操作模式状态。例如，是否使用 10BASE-T 或 100BASE-TX 模式，是否启用了特定的功能或工作模式等。

4. 总结：

• 在 KSZ8081RNB 中，“Strap” 是指通过硬件引脚（如拉高、拉低）配置芯片的操作模式或工作模式。这些设置在芯片复位后被读取，并决定芯片的初始工作状态。
• “Strap Status” 寄存器则用于表示当前通过硬件引脚设置的操作模式或状态，并可以用于读取这些硬件配置的值。

简单来说，Strap 就是通过硬件引脚来设定的芯片配置，而 Strap Status 寄存器则反映了这些硬件配置的实际状态。

提问2

问：物理层芯片KSZ8081RNB的寄存器Operation Mode Strap Status，能否通过由引脚MDIO 和引脚MDC构成的“SMI(Serial Management Interface)”接口来修改其值呢？

答：KSZ8081RNB 物理层芯片的 Operation Mode Strap Status 寄存器的值不能直接通过 SMI（Serial Management Interface） 接口来修改。这是因为，Strap 配置是通过 硬件引脚（例如 MDIO 和 MDC）在芯片复位时 自动设置 的，而不是通过 SMI 接口进行动态修改的。

1. 关于 Strap 配置：

• Strap 配置（如 Operation Mode Strap Status）是通过外部硬件引脚在 复位时 进行设定的。这些引脚的电平状态（拉高或拉低）会决定芯片的某些工作模式或功能选项。
• 这些配置通常是固定的，在芯片复位过程中由引脚的电平状态决定。也就是说，复位时芯片读取这些引脚的状态，然后根据设定的引脚电平来选择操作模式。
• 因为这些配置是在硬件复位时通过引脚来完成的，所以它们通常在芯片工作过程中不可更改。

2. SMI（Serial Management Interface）接口的作用：

• SMI 接口（通过 MDIO 和 MDC 引脚）通常用于 读取和写入 PHY 寄存器，例如 控制寄存器、状态寄存器、速率配置、链路状态等。这些操作是动态的、通过 SMI 接口传输的数据包进行的。
• SMI 允许用户对芯片的一些寄存器进行修改，但 Operation Mode Strap Status 寄存器属于硬件配置的一部分，是由引脚设置的。因此，它的值是由硬件引脚在芯片复位时自动加载的，SMI 接口无法直接修改这个寄存器的值。

3. 总结：

• SMI 接口（通过 MDIO 和 MDC）可以用来 读取和写入芯片的寄存器，但不能修改与硬件引脚状态相关的配置（如 Operation Mode Strap Status）。
• Operation Mode Strap Status 寄存器的值是通过 硬件引脚在芯片复位时设定的，这些配置在运行时是固定的，无法通过 SMI 接口动态修改。

因此，Operation Mode Strap Status 寄存器的值是由硬件引脚配置决定的，不能通过 SMI 接口来修改。
