XKT-511 超高频无线供电发射芯片

产品描述：
XKT-511 芯片是一款国兴顺电子代理的全新超高频无线充电方案，工作电压为 3.3V 至18V， 可以在任意 PCB 板上刻蚀线圈，在特殊需求下，可以直接使用 4.2V 锂电池直接为发射部分提供电源。芯片采用 SOP-8 封装，尺寸得以进一步压缩。外围器件上也做了大量优化，使成品尺寸进一步压缩，生产工艺和成本得到进一步优化。芯片设计工作频率范围为 1KHz-3.5MKHz，使芯片在电路设计中有更多的频率选择。其高频输出可以使用 PCB 印制线圈替代绕线线圈，并且实现大功率输出，可极大简化生产工艺。芯片预留了高灵敏度的控制脚（8 脚）置高为开，置低为关，在工程设计中，可对其施加控制信号来达到低功耗等特殊要求。也可对其施加低于工作频率的控制信号，来对接收部分的工作端的工作状态进行控制。使 后端功能设计更具多样性和自由度。

功能特点：
-芯片尺寸小，封装采用为贴片SOP-8
-工作频率高
-集成度高，外围器件简单
-输出功率大
-应用范围广，可应用多个领域
-可自由设计控制功能
-特殊设计下，可对接收部分工作状态进行控制
-工作电压：DC 3.3~18V
-工作频率：1KHz~3.5MHz
-线圈可用印制 PCB 板来实现
-静态电流最佳状态可设计做到低于 5mA。

应用范围：
可用于电动牙刷，美容仪，补水仪，嵌入式产品供电、医疗产品、安防产品、防水产品、玩具产品、成人用品、数码产品、LED、采矿设备、手持家用电器等的电池充电和无线直接供电。

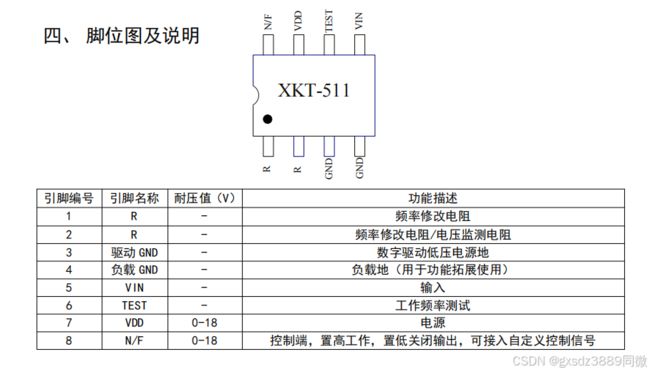

封装脚位：

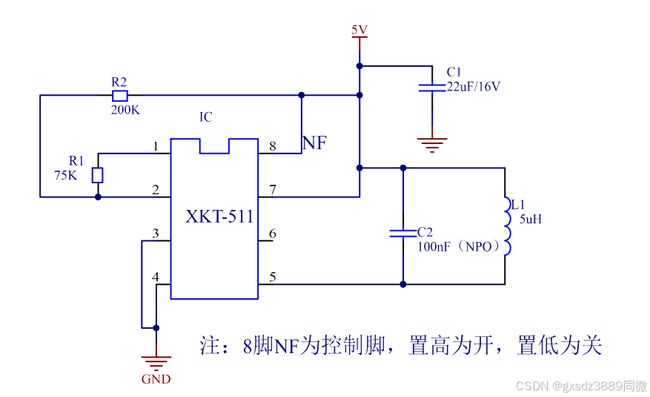

典型应用电路：
