神卓 S500 异地组网设备实现监控视频异地组网的详细步骤

一、设备与环境准备

1. 硬件清单

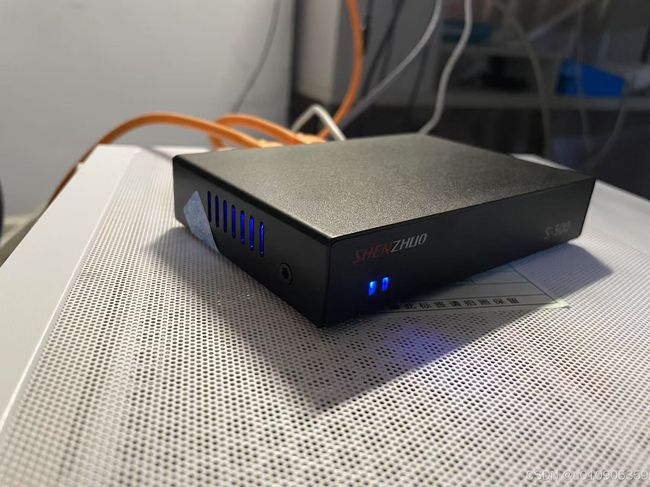

   • 主设备：神卓 S500 异地组网路由器 ×1
   • 子设备：神卓 S500 或兼容设备 ×N（需通过官网认证）
   • 监控设备：支持 RTSP/ONVIF 协议的 NVR、摄像头
   • 网络要求：各网点需稳定联网（推荐上传带宽 ≥5Mbps / 摄像头）

2. 账号与权限

   • 访问 神卓云管理平台 注册账号
   • 绑定设备：通过设备背面的 SN 码 + 设备密码 完成主 / 子设备绑定

---

二、设备初始化与基础配置

1. 主设备配置

• 物理连接：

  • WAN 口接入互联网，LAN 口连接 NVR 或交换机
  • 连接电源后，等待指示灯变为 绿色常亮（表示已激活）

• 首次登录：

  • 访问 192.168.51.1（默认 IP），输入初始密码（默认：123456）
  • 进入「网络设置」→「异地组网」，开启组网功能并记录 设备 ID（非组网 ID）

2. 子设备绑定

• 官网绑定流程：
  1. 登录神卓云平台 → 进入「设备管理」
  2. 选择「添加子设备」→ 扫描子设备二维码或输入 SN 码
  3. 分配至主设备所在的 同一项目组

---



三、监控系统组网配置

1. NVR 网络设置

• 进入 NVR 后台 → 网络配置：
  • 设置固定 IP（如 192.168.51.100），网关指向主设备 IP（192.168.51.1）
  • 开启 RTSP 服务（默认端口 554）和 HTTP 管理端口（默认 80）
  • 关闭 NVR 的 DHCP 功能，避免与主设备冲突

2. 虚拟专网创建

• 登录神卓云平台 → 进入「智能组网」模块：
  1. 点击「创建专网」，选择主设备作为 核心节点
  2. 添加子设备至专网，配置「视频流优先」策略（需开通企业版）
  3. 配置端口映射：将主设备的 554/80 端口映射至 NVR 的内网 IP

---

四、视频流测试与优化

1. 本地测试

   • 在主网点通过 NVR 客户端查看实时画面，验证录像功能
   • 测试云台控制、录像回放等操作是否正常

2. 异地访问验证

   • 在子网点设备上安装神卓客户端 → 输入专网分配的 虚拟 IP（如 10.8.0.1:554）
   • 通过 VLC 或神卓专用播放器测试视频流加载速度（建议延迟 <300ms）

3. QoS 优化

   • 在神卓云平台配置带宽策略：
     • 视频流优先级设为最高（DSCP 值 46）
     • 单摄像头分配 2-4Mbps 上传带宽

---

五、安全与维护

1. 加密与权限

   • 启用设备端「视频流加密」功能（AES-256 算法）
   • 在云平台设置子账户权限（如仅允许查看特定摄像头）

2. 固件更新

   • 定期检查设备固件版本（路径：云平台 → 设备管理 → 固件升级）
   • 通过云平台批量推送最新固件（需设备在线）

---

六、常见问题解决方案

问题现象	官网标准排查步骤
子设备离线	1. 检查子设备电源与网络；2. 重新绑定设备；3. 联系客服查询设备状态
视频卡顿或黑屏	1. 降低摄像头分辨率；2. 检查专网带宽占用；3. 在云平台重启设备流量转发
异地访问失败	1. 确认 NVR 端口未被占用；2. 关闭设备端防火墙；3. 在云平台重新配置映射规则
