DAC数模转换器（DAC特性、DAC工作原理、DAC输出实验配置步骤、DAC输出三角波实验、DAC输出正弦波实验配置步骤、PWM + RC滤波器、PWM DAC技术实现原理）

参考

http://t.csdnimg.cn/GjsbR

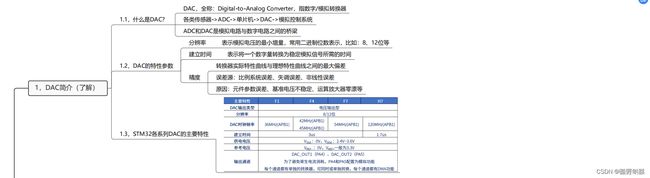

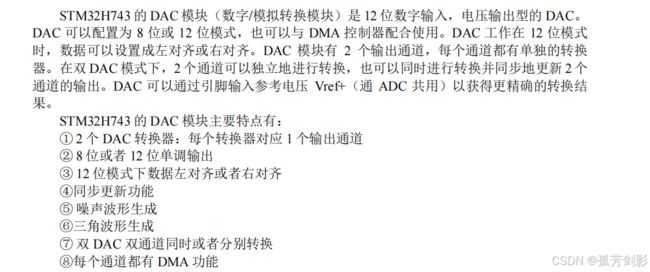

一、DAC简介

注意 STM32H7 只有一个 DAC，但有两个独立的通道，跟 F4 的略不同，F4 是两个 DAC。
◆ 如果仅使用 STM32H7 的一个通道，即 PA4 或者 PA5 引脚，另一个引脚没有做任何配置，这个引脚
上会有波形效应。
◆ STM32H7 的 DAC 支持出厂校准和用户校准模式。特别注意一点，校准是建立在用户使能了输出缓
冲的情况下才有效。
◆ STM32H7 的 DAC 支持正常模式和采样保持模式，其中采样保持模式用于低功耗状态使用。
◆ DAC 的输出除了可以连接 PA4 或者 PA5 引脚，也可以连接到片上外设，比如运放，比较器。
◆ 12 位分辨率，双通道，支持独立或者同时使用。
◆ 两个 DA
