FPGA的滤波器设计流程

在FPGA滤波器设计中，合理的流程规划能显著提高设计效率和可靠性。以下是针对数字滤波器设计的结构化开发流程建议：

---

一、设计前期准备阶段

1. 需求规格化（关键第一步）

• 明确滤波参数：

- 采样率：100KS/s
- 截止频率：20KHz（低通）
- 阻带衰减：>40dB
- 实时性要求：处理延迟 < 5个采样周期

• 确定硬件约束：

// 示例约束模板
parameter CLK_FREQ   = 100_000_000;  // 100MHz主频
parameter DATA_WIDTH = 16;           // 16位数据精度

2. 算法仿真验证

• MATLAB/Python建模示例：

# 中值滤波仿真
import numpy as np
def median_filter(data, window=3):
    return np.convolve(data, np.ones(window)/window, mode='same')

raw_data = np.random.randn(1000)  # 含噪数据
filtered = median_filter(raw_data)

---

二、架构设计阶段

1. 数据流分析（核心步骤）

• 典型滤波器数据路径：

2. 控制逻辑规划

• 状态机设计建议：

typedef enum logic [1:0] {
    IDLE,
    DATA_LOAD,
    PROCESSING,
    OUTPUT
} state_t;

---

三、详细设计阶段

1. 时序图绘制（关键通信协议）

• 典型接口时序示例：

CLK     ___|¯¯|___|¯¯|___|¯¯|___|¯¯
VALID   ___________|¯¯¯¯¯¯¯¯|_______
DATA    XXXX  D0 X D1 X D2 X D3 X

• 设计要点：

• • 建立/保持时间余量计算
  • 跨时钟域处理标记（如有异步接口）

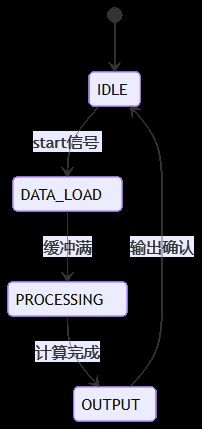

2. 状态转移图设计

• 状态转移示例：

---

四、代码实现阶段

1. 模块化编码实践

• 推荐结构：

module digital_filter (
    input  logic             clk,
    input  logic [15:0]     adc_data,
    output logic [15:0]     dac_data
);

    // 数据通路
    datapath u_datapath (.*);

    // 控制逻辑
    control_fsm u_control (.*);

endmodule

2. 关键代码段示例

• 滑动窗口实现：

always_ff @(posedge clk) begin
    if (window_shift_en) begin
        data_window[0] <= adc_data;
        for(int i=1; i

---

五、验证与调试阶段

1. 联合仿真策略

• Testbench结构：

module tb_filter;
    // 生成激励
    logic clk = 0;
    always #5 clk = ~clk;

    // 实例化DUT
    digital_filter dut (.*);

    // 自动验证
    initial begin
        apply_test_patterns();
        verify_output();
        $finish;
    end
endmodule

2. 硬件调试技巧

• 嵌入式逻辑分析仪（ILA）配置：

# Xilinx Vivado ILA配置
create_debug_core u_ila ila
set_property C_DATA_DEPTH 1024 [get_debug_cores u_ila]

---

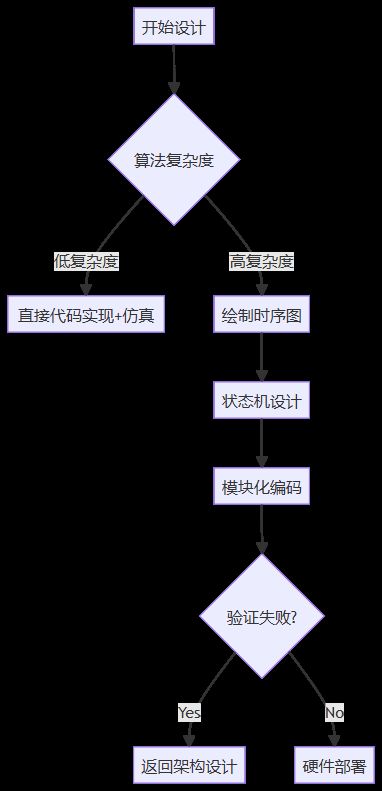

六、设计流程决策树

---

七、各阶段时间分配建议

阶段	时间占比	关键产出物
需求分析	20%	规格文档
架构设计	30%	数据流图/状态机图
代码实现	25%	可综合RTL代码
验证调试	25%	测试报告/时序收敛报告

---

八、经验总结

1. 复杂滤波器设计（如自适应滤波器）：

• • 必须优先绘制状态转移图
  • 需要详细时钟域分析
  • 建议采用SystemVerilog Assertion验证

1. 简单滤波器实现（如移动平均滤波器）：

• • 可跳过状态机设计
  • 直接用时序图指导编码
  • 重点确保时序收敛

1. 混合信号处理：

// 数模混合设计示例
analog begin
    V(in) <+ transition(data_in, 0, 10n);
end
digital begin
    always @(posedge clk) begin
        adc_val <= $rdm(V(in));
    end
end

建议根据设计复杂度动态调整流程，对于首次设计建议采用完整流程，后续可根据经验简化非必要步骤。
