【数据库】小白也能看懂的MySQL索引底层数据结构（深度解析）

引言

数据库索引是我们数据库设计过程绕不开的核心内容~
看一个简单的生活场景，你就知道索引也存在我们的生活之中！
场景：
想象你走进一家大型仓储超市，货架上堆满上万种商品。想要找到一瓶可乐，有两种方式：

无索引模式：逐个货架检查（全表扫描），耗时30分钟
有索引模式：查看商品分布图→饮料区→碳酸饮料货架（索引查询），耗时2分钟

1. 索引的底层结构与原理

1.1 为什么需要索引？

想象一个没有索引的数据库表，就像一家没有分类标签的巨型图书馆。当用户执行查询时（例如 SELECT * FROM users WHERE id=10086），数据库必须逐行扫描所有数据，时间复杂度为 O(n)。

• 全表扫描的代价：若表有1亿条数据，即使目标数据在第一条，最坏情况下仍需遍历全部数据。
• 索引的核心作用：通过预排序和分层检索，将查询复杂度降至 O(log n)，如同图书馆的索引目录。

---

1.2 B+树：MySQL索引的骨架

1.2.1 B+树的结构特性

B+树是一种多路平衡搜索树，由三层结构组成：

1. 根节点（Root）：顶层索引入口，存储子节点的范围区间。
2. 中间节点（Non-Leaf）：分层引导查询，存储下一层节点的指针。
3. 叶子节点（Leaf）：存储实际数据或主键值，并通过双向指针连接相邻节点。

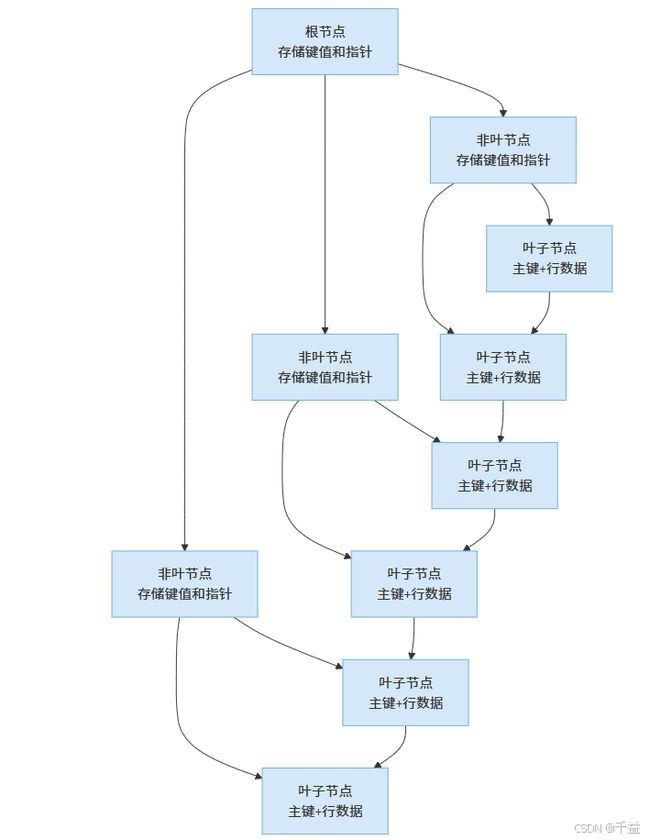

1.2.2 B+树底层数据结构示意图：

根节点指向中间节点，中间节点指向叶子节点，叶子节点形成有序链表

1.2.3 B+树的四大设计奥秘

1. 页（Page）存储单元

   • 每个节点对应一个16KB的磁盘页（默认大小），可存储约 500个索引键值。
   • 三层B+树可管理 500^3 = 1.25亿条数据，树高固定保障查询效率。

2. 顺序访问优化

   • 叶子节点通过双向链表连接，支持高效的范围查询（如 WHERE id BETWEEN 1000 AND 2000）。

3. 数据分离存储

   • 非叶子节点仅存储索引键，叶子节点存储完整数据（InnoDB聚簇索引）或主键指针（非聚簇索引）。
   • 减少磁盘I/O次数，避免加载无关数据。

4. 自平衡机制

   • 插入数据时自动分裂节点（如页容量满时，分裂为两个页并更新父节点指针）。
   • 删除数据时合并相邻节点，维持树高平衡。

---

1.3 为什么不用其他数据结构？

1. 哈希表

   • 优点：O(1)时间复杂度精确查找。
   • 缺点：无法支持范围查询，哈希冲突处理复杂（如链表法导致退化成O(n)）。

2. 二叉树

   • 缺点：树高不固定，极端情况退化成链表（如顺序插入递增ID时）。

3. B树（B-Tree）

   • 与B+树关键区别：B树的非叶子节点存储数据，导致扇出率（子节点数）降低，树高增加。
   • 举例：若每个节点存储100个键值+数据，三层B树仅支持100^3=100万条数据，而B+树支持1.25亿条。

1.4 数据结构选型：B+树的胜利之路

数据库经历了多种数据结构的迭代验证：

数据结构	查询复杂度	范围查询	磁盘IO效率	实际应用案例
哈希表	O(1)	不支持	低	Redis哈希键
二叉树	O(log n)	支持	中	早期数据库实验模型
B树	O(log n)	支持	较高	MongoDB默认索引
B+树	O(log n)	优	最高	MySQL InnoDB引擎

B+树胜出的关键特性：

1. 矮胖树结构：3-4层高度即可存储2000万条记录（假设每页存1000条）
2. 叶子链表：所有数据存储在叶子节点，并通过双向链表连接
3. 非叶导航：非叶子节点仅存储键值，不保存数据，提升节点容量

2. 实战案例：索引如何加速查询？

2.1 案例1：超市储物柜系统

2.1.1 场景描述

• 表结构：2000个储物柜，字段包括柜号（主键）、手机号、使用时间等。
• 高频查询：用户通过手机号查找柜号（SELECT * FROM lockers WHERE phone='13812345678'）。

2.1.2 无索引的代价

• 全表扫描2000条数据，平均需访问1000次磁盘页（假设每页20条记录）。

2.1.3 创建索引后的优化

CREATE INDEX idx_phone ON lockers(phone);

• 查询过程：
  1. 从根节点定位手机号138所在的页。
  2. 中间层定位到1381234的分支。
  3. 叶子层找到13812345678对应的柜号。
  4. 根据柜号直接访问目标数据页。
• 磁盘I/O次数：3次（树高3层） vs 全表扫描的100次。

---

2.2 案例2：医院叫号系统的联合索引

2.2.1 联合索引设计

ALTER TABLE patients ADD INDEX idx_dept_status_time(department, status, register_time);

• 最左前缀原则：
  1. 有效查询：WHERE department='心血管科' AND status='待就诊'（使用前两列）。
  2. 无效查询：WHERE status='待就诊'（跳过第一列，触发全表扫描）。

2.2.2 索引覆盖优化

SELECT id, department FROM patients WHERE department='心血管科';

• 若索引包含所有查询字段，直接返回索引数据，无需回表。

---

3. 索引设计与避坑指南

3.1 设计原则

1. 三星索引标准：

   • 一星：WHERE条件匹配索引列。
   • 二星：ORDER BY/GROUP BY使用索引排序。
   • 三星：SELECT字段全部在索引中。

2. 选择性原则：

   • 优先为区分度高的列建索引（如性别字段区分度低，手机号区分度高）。
   • 计算公式：选择性 = 不同值数量 / 总行数。

3.2 常见陷阱

1. 隐式类型转换

SELECT * FROM users WHERE phone = 13812345678; -- phone为varchar类型

• 导致索引失效，需强制转换：WHERE phone = '13812345678'。

2. 函数操作破坏索引

SELECT * FROM orders WHERE DATE_FORMAT(create_time,'%Y-%m')='2025-03';

• 改写为范围查询：WHERE create_time >= '2025-03-01' AND create_time < '2025-04-01'。

---

4. 进阶：索引的底层维护

4.1 页分裂与合并

• 插入触发页分裂：当叶子页已满时，分裂为两个页，父节点新增指针。
• 删除触发页合并：当页利用率低于阈值时，合并相邻页并更新指针。

4.2 索引统计信息

• MySQL定期更新 INDEX_STATISTICS，优化器根据数据分布选择索引。
• 手动更新命令：ANALYZE TABLE patients;

---

结语

理解B+树索引的原理，如同掌握图书馆的智能导航系统。通过合理设计索引，可让数据库查询从“海底捞针”变为“按图索骥”。记住：索引不是越多越好，而是越精准越好。
