【AVRCP】深入理解命令类型、功能特性与浏览操作

目录

一、AVRCP命令类型

1.1 AV/C 命令：规范与拓展的融合

1.2 浏览命令：媒体内容探索的通道

1.3 封面艺术命令：视听体验的升华

二、设备能力与交互：精准控制与信息同步的保障

2.1 查询目标设备能力

2.2 目标播放器应用设置

2.3 当前媒体项的元数据属性获取：深入了解媒体内容

2.4 目标设备的事件通知：实时状态同步的纽带

三、高级功能：拓展控制边界，提升用户体验

3.1 续传（Continuation）：突破数据传输限制的利器

3.2 组导航（ Group Navigation）：简化媒体存储访问逻辑

3.3 绝对音量（ Absolute Volume）：精准音量控制体验

3.4 媒体播放器选择

3.5 当前播放（Now Playing）

3.6 UID（唯一标识符）

3.7 搜索（Search）

3.8 浏览（Browsing）

四、封面艺术（Cover Art）功能及BIP的使用

4.1 封面艺术属性的获取

4.2 BIP 功能在 AVRCP 中的运用

4.2.1 BIP 部分功能的直接使用与调整

4.2.2 功能角色与连接建立

4.2.3 从 BIP 中使用的具体项目

五、总结

六、 参考资料

---

在蓝牙技术栈中，AVRCP协议不仅支持基本的播放、暂停和跳跃功能，还涵盖了更复杂的操作，如浏览媒体库、检索封面艺术和设置播放器属性。

一、AVRCP命令类型

AVRCP协议中的命令主要分为三大类。

1.1 AV/C 命令：规范与拓展的融合

AV/C命令是AVRCP的基础，包括两组命令：

• PASSTHROUGH命令、UNIT和SUBUNIT INFO命令：这些命令遵循AV/C规范，用于基本的设备控制和信息查询。想象一下，当您使用蓝牙音箱遥控器操作音箱时，PASSTHROUGH 命令负责将遥控器上的操作指令，如播放、暂停、音量调节等，精准传递给音箱的相应模块。UNIT INFO 命令则能让遥控器获取音箱作为一个整体单元的关键信息，比如音箱的生产厂商信息、设备类型等，就像了解一个新朋友的基本背景。而 SUBUNIT INFO 命令进一步深入，可获取音箱内部子单元的详细信息，例如是否具备特定音效增强子单元等。

• AVRCP特定AV/C命令：作为Bluetooth SIG供应商依赖扩展的一部分，这些命令使用AV/C供应商依赖操作码和供应商唯一PASSTHROUGH操作ID，通过AVCTP控制通道发送。它们为设备带来了更丰富的自定义功能，比如在一些高端音频设备中，利用这些命令可以实现复杂的音频效果设置、元数据的精细管理等，满足用户个性化的需求。

1.2 浏览命令：媒体内容探索的通道

浏览命令依赖 AVCTP 浏览通道来运作，其独特之处在于直接运用 AVCTP，绕开了 AV/C 层，并且浏览通道不采用 AVCTP 分片技术。这一设计使得 AVRCP 实体能够依据 AVCTP 浏览通道的 MTU（最大传输单元），清晰判断对等实体能够接纳的数据量。以手机通过蓝牙搜索车载音响中的音乐文件为例，手机（CT）在发送搜索命令时，会根据 L2CAP MTU 限制用户输入的搜索字符串长度。这样一来，既能保证搜索命令顺利传输，又能避免因数据量过大导致的传输失败，为用户提供流畅的搜索体验。

1.3 封面艺术命令：视听体验的升华

AVRCP 中的封面艺术命令源于对 BIP（蓝牙图像协议）的复用与重写。通过 BIP 的通用成像图像拉取功能，CT（如手机）作为成像发起者，能够从 TG（如蓝牙音箱）作为成像响应者那里获取与媒体相关的精美图像，比如音乐专辑封面。这些命令通过 OBEX 连接实现，为用户在享受音频的同时，带来了视觉上的丰富体验，让音乐播放不仅仅是听觉的享受，更是视觉的盛宴。

二、设备能力与交互：精准控制与信息同步的保障

AVRCP协议提供了丰富的功能特性，增强了设备间的交互性。

2.1 查询目标设备能力

CT可以查询TG的多种能力，包括：

• 支持的公司ID（Company IDs）列表：有助于 CT 识别设备的制造商和品牌，判断设备的来源和兼容性，就像在一群朋友中认出熟悉的面孔。

• 支持的事件ID（ Event IDs）列表：让 CT 清楚知晓哪些事件，如播放状态的切换、曲目之间的跳转等，能够被监控和响应，从而及时做出相应的反馈。

• 播放器应用特定的功能位掩码（Player Application specific feature bitmask）：通过在媒体播放器列表范围内，运用 GetFolderItems 命令浏览可用媒体播放器，获取这一信息。使得 CT 能够深入了解每个媒体播放器的独特功能特性，比如某个播放器是否支持无损音频播放、是否具备特定的音效模式等，为用户选择最合适的播放器提供依据。

2.2 目标播放器应用设置

播放器应用设置命令允许CT查询TG上的播放器应用设置属性，并获取和设置这些属性的特定值。所有播放器应用设置均以<属性, 值>对的形式存在，每个属性可能有多个可能值，其中一个为当前生效的设置值。

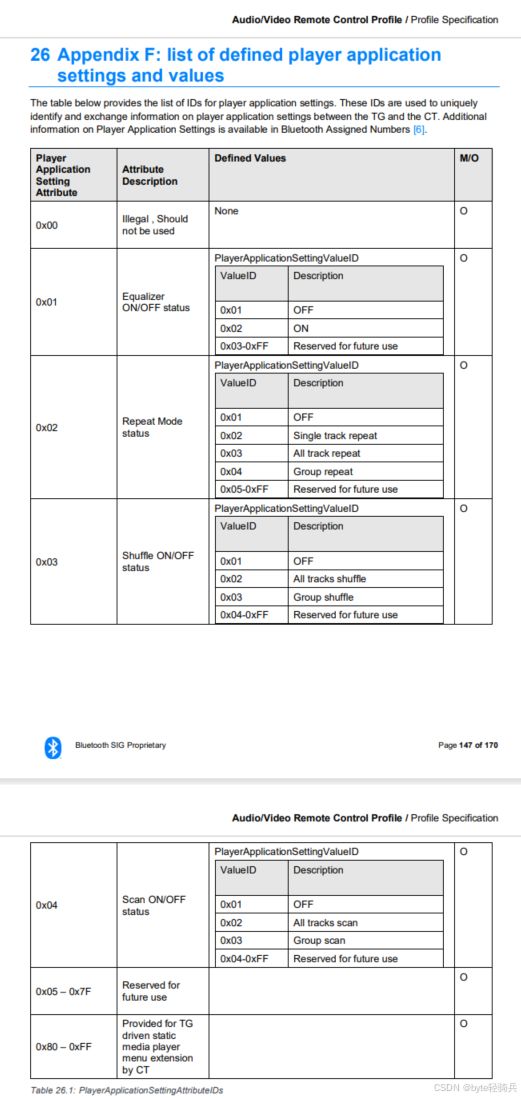

SPEC贴心地为一些常用的播放器应用设置定义了预定义属性和值，这些都详细记录在附录 F 中。

不仅如此，PDU（协议数据单元）还允许对目标设备上的预定义属性和值进行扩展，CT 可以轻松访问这些扩展信息以及与之相关的可显示文本。这一特性极为实用，即使 CT 并不完全理解目标设备播放器应用设置的具体语义，也能通过显示相关文本，巧妙地扩展自身菜单，为用户提供操作播放器应用设置的便捷途径。每个播放器应用设置都被赋予了唯一的 AttributeID，属性值也有对应的 ValueID，而且目标定的属性和值还关联了可显示文本，这使得 CT 能够为现有媒体播放器提供丰富的菜单扩展，满足用户多样化的设置需求。

2.3 当前媒体项的元数据属性获取：深入了解媒体内容

CT 使用 GetElementAttributes 命令，能够轻松检索当前正在播放媒体元素的元数据属性，如音乐的标题、艺术家、专辑名称，视频的标题、导演、演员等信息。这些元数据就像是媒体内容的 “身份证”，让 CT 能够更全面、深入地了解播放内容，为用户呈现更丰富、详细的信息。例如，在蓝牙音箱的配套应用中，用户可以直观地看到正在播放歌曲的完整信息，增强了用户对媒体内容的认知和掌控感。

2.4 目标设备的事件通知：实时状态同步的纽带

媒体元数据获取以及目标设备的事件通知功能，对于实现设备间高效、智能交互起着关键作用。这两个部分紧密关联，一方面让控制设备（CT）精准了解当前媒体内容详情，另一方面保障CT能实时感知目标设备（TG）状态变化，进而提供更优质的用户体验。

①当前媒体项目的元数据属性

• 获取方式：CT可通过GetElementAttributes命令，从TG处获取当前正在播放媒体元素的元数据属性。这一功能赋予CT极大的灵活性，它既能够按需请求特定的一组属性，也能一次性获取全部属性。

• 属性内容：这
