鸿蒙HarmonyOS NEXT 应用开发-带笔锋手写板

​

        笔者用ArkTS 写了一个简单的带笔锋的手写板应用，并且可以将手写内容保存为图片。

一、效果图

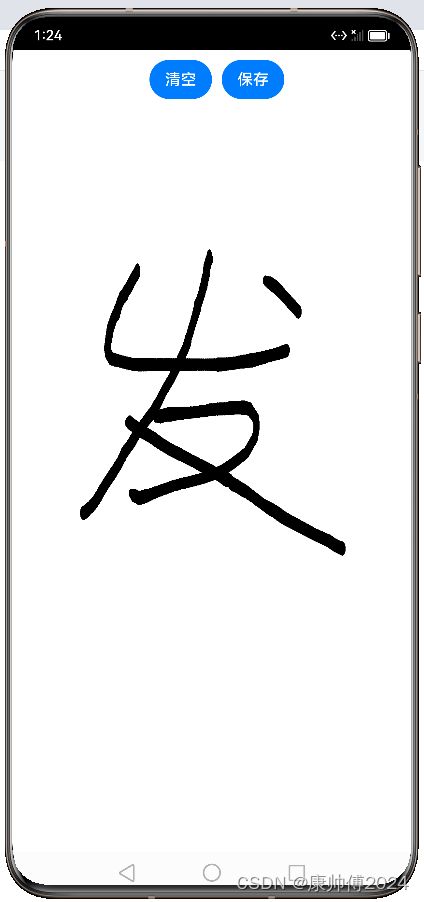

        手写效果如下

二、实现方法

参考文章：

支持笔锋效果的手写签字控件_android 写字板如何兼容笔峰-CSDN博客

安卓画笔笔锋的实现探索（一） - 简书

主要代码：

        核心思想在于通过插值，在两点之间逐渐绘制多个椭圆，从而呈现出笔锋的效果。

  drawLine 方法是一段用于在2D渲染画布上绘制线条并赋予其笔锋效果的代码。

        在代码中，curDis 用于计算起始点和结束点之间的欧几里德距离。steps 根据距离计算出线条上需要绘制的点的数量。deltaX, deltaY, deltaW 分别表示 x 坐标、y 坐标和宽度每一步的增量。

        通过 for 循环，在两点之间进行插值，绘制多个椭圆，以模拟笔锋效果。每一步循环中，创建一个椭圆对象 (oval)，并设置其位置调用 oval 方法绘制椭圆。

        最后，更新坐标和宽度的增量，为绘制下一个椭圆做准备。

  /**
   * 绘制线条方法，实现笔锋效果
   * @param canvas 2D 渲染上下文对象
   * @param x0 起始点 x 坐标
   * @param y0 起始点 y 坐标
   * @param w0 起始点宽度
   * @param x1 结束点 x 坐标
   * @param y1 结束点 y 坐标
   * @param w1 结束点宽度
   */
  private drawLine(canvas: CanvasRenderingContext2D, x0: number, y0: number, w0: number, x1: number, y1: number, w1: number): void {
    // 计算两点之间的欧几里德距离
    const curDis: number = Math.hypot(x0 - x1, y0 - y1);
    let steps: number;
    // 根据距离计算步数
    steps = 1 + Math.floor(curDis / 2);
    // 计算每一步的增量
    let deltaX: number = (x1 - x0) / steps;
    let deltaY: number = (y1 - y0) / steps;
    let deltaW: number = (w1 - w0) / steps;
    let x: number = x0;
    let y: number = y0;
    let w: number = w0;
    // 根据步数循环绘制椭圆
    for (let i = 0; i < steps; i++) {
      // 创建椭圆对象
      const oval: MyRect = new MyRect();
      const top: number = y - w / 2.0;
      const left: number = x - w / 4.0;
      const right: number = x + w / 4.0;
      const bottom: number = y + w / 2.0;

      // 设置椭圆的位置
      oval.set(left, top, right, bottom);

      // 调用绘制椭圆的方法
      this.oval(canvas, oval);

      // 更新坐标和宽度增量
      x += deltaX;
      y += deltaY;
      w += deltaW;
    }
  }

        绘制椭圆的方法，在安卓中可以用canvas.drawOval()方法，在HarmonyOS中需要通过canvas.ellipse()方法来实现：

/**
   * 绘制椭圆的方法
   * @param canvas 渲染画布
   * @param roundedCircleBox 圆角矩形的边界框
   */
  private oval(canvas: CanvasRenderingContext2D, roundedCircleBox: MyRect): void {
    // 开始新的路径
    canvas.beginPath();

    // 绘制椭圆，参数依次为：椭圆中心 x 坐标、椭圆中心 y 坐标、椭圆x轴半径、椭圆y轴半径、旋转角度、起始弧度、结束弧度
    canvas.ellipse(
      roundedCircleBox.left + (roundedCircleBox.right - roundedCircleBox.left) / 2,
      roundedCircleBox.top + (roundedCircleBox.bottom - roundedCircleBox.top) / 2,
      (roundedCircleBox.right - roundedCircleBox.left) / 2,
      (roundedCircleBox.bottom - roundedCircleBox.top) / 2,
      0, // 旋转角度为 0，表示不旋转
      0, // 起始弧度为 0
      2 * Math.PI); // 结束弧度为 2π，表示绘制整个椭圆

    // 填充椭圆
    canvas.fill();

    // 关闭路径
    canvas.closePath();
  }

三、开源地址

NotePad: HarmonyOS ArkTS带笔锋手写板应用

​
