网络实验操作-VLAN

实验目的

了解VLAN的作用和配置。

基础实验

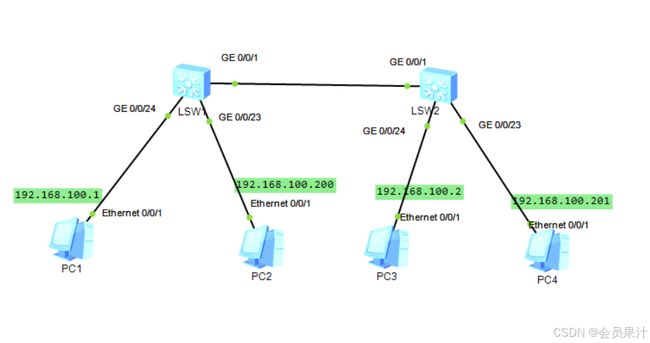

需求：所有PC在相同网段，但只有PC1和PC3可以互通，PC2和PC4可以互通

配置思路

将可以互通的PC放到相同的VLAN中即可。

配置过程

某一个switch的配置：

#
interface GigabitEthernet0/0/1
 port link-type trunk
 port trunk allow-pass vlan 10 20
#
interface GigabitEthernet0/0/23
 port link-type access
 port default vlan 20
#
interface GigabitEthernet0/0/24
 port link-type access
 port default vlan 10

在另一个交换机上也进行类似配置，即可实现需求。

配置原理

连接PC机的接口配置为access类型，设置pvid。连接交换机的接口需承载vlan 10 20多个vlan, 配置为trunk类型，并设置允许通过的vlan。

VLAN互通实验

子接口实现

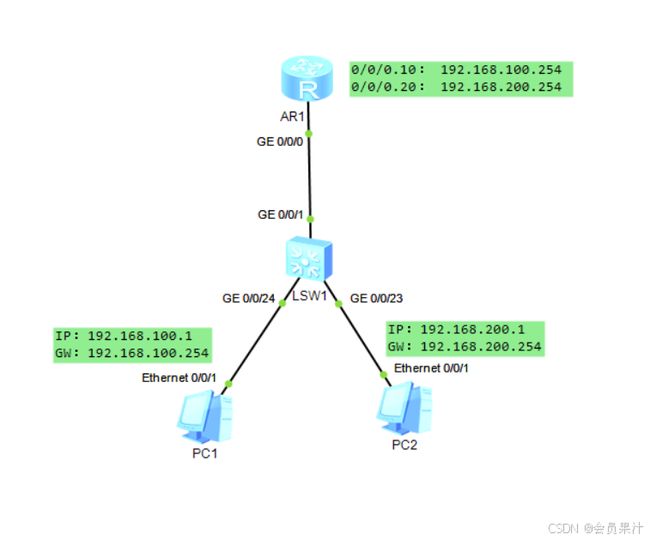

路由器子接口配置：

#
interface GigabitEthernet0/0/0.10
 dot1q termination vid 10
 ip address 192.168.100.254 255.255.255.0
 arp broadcast enable
#
interface GigabitEthernet0/0/0.20
 dot1q termination vid 20
 ip address 192.168.200.254 255.255.255.0
 arp broadcast enable

arp广播从 V200R003C01 及之后版本默认已使能，但我用的ensp版本比较老还需要手动使能

交换机同基础实验配置。

vlanif实现

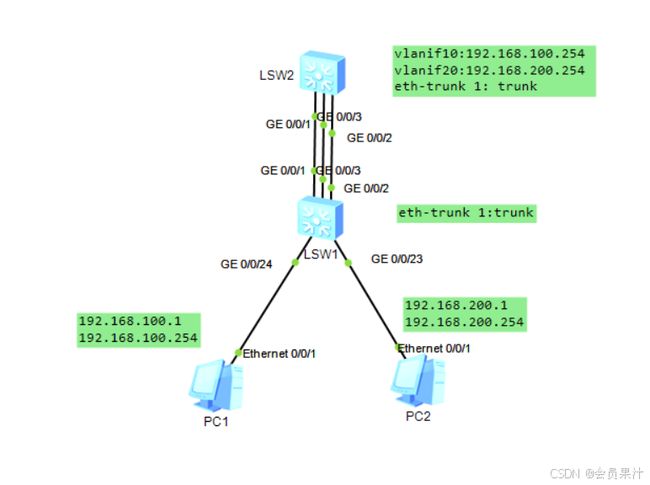

组网：LSW2作为核心交换机，LSW1作为接入交换机，两者通过三条链路互连，将三条链路作链路聚合。

核心交换机配置：

#
interface Vlanif10
 ip address 192.168.100.254 255.255.255.0
#
interface Vlanif20
 ip address 192.168.200.254 255.255.255.0
#
interface MEth0/0/1
# 链路聚合
interface Eth-Trunk1
 port link-type trunk
 port trunk allow-pass vlan 10 20
 mode lacp-static
 lacp preempt enable
 max active-linknumber 2
#
interface GigabitEthernet0/0/1
 eth-trunk 1
#
interface GigabitEthernet0/0/2
 eth-trunk 1
#
interface GigabitEthernet0/0/3
 eth-trunk 1

配置链路聚合只使用两条链路，且配置0/0/1和0/0/2优先级权重高优先使用这两条链路。

[Huawei]display eth-trunk 1
Eth-Trunk1's state information is:
Local:
LAG ID: 1                   WorkingMode: STATIC
Preempt Delay Time: 30      Hash arithmetic: According to SIP-XOR-DIP
System Priority: 32768      System ID: 4c1f-cc57-7134
Least Active-linknumber: 1  Max Active-linknumber: 2
Operate status: up          Number Of Up Port In Trunk: 2
--------------------------------------------------------------------------------
ActorPortName          Status   PortType PortPri PortNo PortKey PortState Weight
GigabitEthernet0/0/1   Selected 1GE      32768   2      305     10111100  1
GigabitEthernet0/0/2   Selected 1GE      32768   3      305     10111100  1
GigabitEthernet0/0/3   Unselect 1GE      32768   4      305     10100000  1

Partner:
--------------------------------------------------------------------------------
ActorPortName          SysPri   SystemID        PortPri PortNo PortKey PortState
GigabitEthernet0/0/1   32768    4c1f-cc87-3fb6  100     2      305     10111100
GigabitEthernet0/0/2   32768    4c1f-cc87-3fb6  200     3      305     10111100
GigabitEthernet0/0/3   32768    4c1f-cc87-3fb6  32768   4      305     10100000

核心交换机路由表：

[Huawei]display ip routing-table
Route Flags: R - relay, D - download to fib
------------------------------------------------------------------------------
Routing Tables: Public
         Destinations : 6        Routes : 6

Destination/Mask    Proto   Pre  Cost      Flags NextHop         Interface

      127.0.0.0/8   Direct  0    0           D   127.0.0.1       InLoopBack0
      127.0.0.1/32  Direct  0    0           D   127.0.0.1       InLoopBack0
  192.168.100.0/24  Direct  0    0           D   192.168.100.254 Vlanif10
192.168.100.254/32  Direct  0    0           D   127.0.0.1       Vlanif10
  192.168.200.0/24  Direct  0    0           D   192.168.200.254 Vlanif20
192.168.200.254/32  Direct  0    0           D   127.0.0.1       Vlanif20

路由过程：主机（192.168.100.1）ping 192.168.200.1时，根据路由表找到下一跳接口为vlanif20, 发给对应的物理接口即聚合后的eth-trunk 1，发送到接入交换机然后传到目的主机。返回过程类似，不再详述。

总结

vlan的目的是划分逻辑子网，缩小广播域。通过基础实验可以了解，在业务需要时vlan之间的互通（三层）也可以实现，参考vlan互通实验。
