S32K144外设实验（二）：ADC单通道单次采样（软件触发）

1. 概述

1.1 理论回顾

S32K144的ADC应该说是特别灵活，笔者采用循序渐进的方式来学习使用这个很重要的外设。
在《入门笔记系列》专栏中对用户手册进行了翻译和解读，这里在回顾一下ADC的基本功能，第一次实验我们不使用过于复杂的触发方式。只使用一个通道来理解S32K144的ADC。

1.1.1 时钟系统

首先在使用任何一个外设的时候，我们都需要关心一下其时钟系统，与其他
外设一样，ADC的时钟有两个：

• 一个是系统的接口时钟，这个时钟来源于BUSCLK，如果系统时钟是80MHz的话，那么BUSCLK最大可配置为40MHz。
• 另一个是ADC的功能时钟，这里需要注意一下，根据用户手册的描述，在这条时钟通路上有3个需要配置的地方：PCC对于ADC的配置；ADC自己的时钟源选择；ADC自己的时钟分频器。

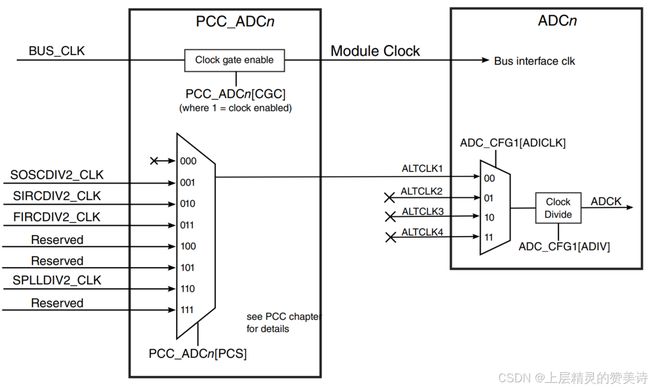

  在这里贴出ADC时钟系统的框图，如下图：

  从上图中可以很容易理解ADC的时钟系统，如果笔者理解没有错的话，实际上ADC自己的时钟源选择只能选择ALTCLK1，其他通路是预留的。
  另一个需要注意的是，ADC最大的输入时钟为50MHz，如果系统在RUN-80MHz下运行，则ADC的最大时钟一般是40MHz（需要2分频）。

1.1.2 采样通道

开发板自带了一个电位器，本次实验就使用这颗电位器。这颗电位器连接了ADC0的通道12。

1.2 实验目的

本次实验使用NXP官网的S32K144-Q100的官网开发板，通过读取电位器的电压（轮询标志位的方式）并将读取的AD值通过printf函数发到LPUART1，从而通过串口上位机显示测试值。

2. 配置与代码编写

由于LPUART1的配置在入门笔记系列
