基于STM32的智能安防系统设计
摘要：本文设计了一种基于STM32的智能安防系统，集成了WIFI传输手机APP监控、OLED显示、按键密码解锁、DS1302时钟显示、门磁模块、烟雾报警器、温湿度检测、火焰传感器及蜂鸣器报警等多种功能。系统通过WIFI模块实现与手机APP的通信，用户可远程监控安防状态；OLED显示屏实时显示系统动态及时间；按键密码解锁功能增强了系统的安全性；DS1302时钟模块确保时间的准确性；门磁模块检测门的开关状态；烟雾报警器、温湿度传感器及火焰传感器分别监测烟雾、温湿度及火情，异常时触发蜂鸣器报警。该系统具有高度的集成性和智能化，适用于家庭、办公室等多种场所。
关键词：STM32；智能安防系统；WIFI传输；OLED显示；DS1302时钟
第一章 引言
1.1 研究背景
随着人们生活水平的提高，对家庭及办公场所的安全防范要求也越来越高。传统的安防系统往往功能单一，难以满足现代社会的多元化需求。随着物联网技术的发展，智能安防系统逐渐成为市场的主流。智能安防系统集成了多种传感器和通信技术，能够实现对环境状态的实时监测和远程控制，为用户提供更加安全、便捷、智能的安防解决方案。
1.2 研究意义
本研究旨在设计一种基于STM32的智能安防系统，通过集成多种传感器和通信技术，实现对环境状态的全面监测和智能控制。该系统不仅能够提高安防效率，降低安全事故的发生率，还能够为用户提供更加便捷、智能的安防体验。同时，本研究对于推动智能安防系统的发展和应用也具有一定的参考价值。
1.3 研究内容
本研究的主要内容包括以下几个方面：
- 系统总体设计：确定系统的整体架构和功能模块，选择合适的硬件和软件平台。
- 硬件设计：根据系统需求选择合适的传感器、控制器、通信模块等硬件组件，并设计相应的电路。
- 软件设计：编写系统控制程序，实现各功能模块的逻辑控制和数据处理。
- 系统测试与优化：对系统进行功能测试和性能测试，根据测试结果进行优化和改进。
1.4 论文结构
本论文共分为七章，具体结构安排如下：
- 第一章：引言，介绍研究背景、意义、内容及论文结构。
- 第二章：系统总体方案设计，阐述系统设计方案、功能要求和技术指标。
- 第三章：系统硬件设计，详细介绍各硬件模块的选型和电路设计。
- 第四章：系统软件设计，介绍系统软件架构和各功能模块的软件实现。
- 第五章：系统测试与分析，对系统进行功能测试和性能测试，并分析测试结果。
- 第六章：总结与展望，总结研究成果，提出改进方向。
- 第七章：参考文献，列出论文撰写过程中参考的文献资料。
第二章 系统总体方案设计
2.1 系统设计方案

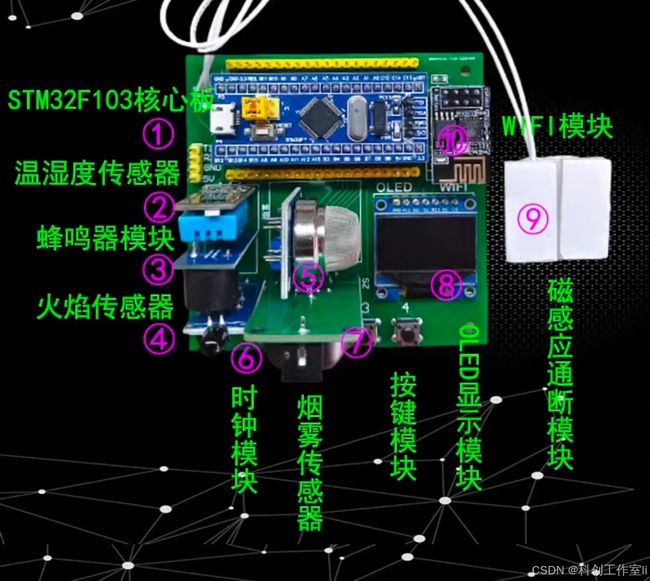

本系统采用STM32微控制器作为核心处理单元，通过集成WIFI传输、OLED显示、按键密码解锁、DS1302时钟显示、门磁模块、烟雾报警器、温湿度检测、火焰传感器及蜂鸣器报警等多种功能模块，实现对环境状态的全面监测和智能控制。系统总体设计方案如图2-1所示。
2.2 功能要求
本系统需要满足以下功能要求：
- WIFI传输手机APP监控：系统能够通过WIFI模块与手机APP进行通信，实现远程监控和控制。
- OLED显示当前动态及时间：OLED显示屏能够实时显示系统的动态信息（如报警状态、传感器数据等）和当前时间。
- 按键密码解锁功能：用户可以通过按键输入密码进行解锁，增强系统的安全性。
- DS1302时钟显示：系统能够准确显示当前时间，并支持时间校准。
- 门磁模块检测门的开关：门磁模块能够检测门的开关状态，并在门被非法打开时触发报警。
- 烟雾报警器检测烟雾是否超标：烟雾报警器能够实时监测烟雾浓度，并在烟雾超标时触发报警。
- 温湿度检测并显示：温湿度传感器能够实时监测环境的温湿度，并将数据显示在OLED显示屏上。
- 火焰传感器感应火情：火焰传感器能够实时监测火情，并在检测到火焰时触发报警。
- 蜂鸣器报警模块：当系统检测到异常情况时，蜂鸣器能够发出报警声，提醒用户注意。
2.3 技术指标
- WIFI通信距离：≥50米（室内）
- OLED显示屏分辨率：128*64像素
- 按键密码解锁响应时间：≤2秒
- DS1302时钟精度：±1秒/月
- 门磁模块检测距离：≤5毫米
- 烟雾报警器灵敏度：符合国家标准
- 温湿度检测范围：温度-20℃~85℃，湿度0%~100%RH
- 火焰传感器响应时间：≤5秒
- 蜂鸣器报警声级：≥85dB
第三章 系统硬件设计
3.1 主控制器选型
本系统选用STM32F103系列微控制器作为主控制器。该系列微控制器基于Cortex-M3内核，具有高性能、低功耗、丰富的外设接口等优点，能够满足本系统的需求。
3.2 WIFI模块选型与电路设计
本系统选用ESP8266WIFI模块实现与手机APP的通信。ESP8266WIFI模块具有体积小、功耗低、易于集成等优点，支持多种通信协议和加密方式，能够满足本系统的WIFI传输需求。WIFI模块电路设计如图3-1所示。
3.3 OLED显示模块选型与电路设计
本系统选用0.96寸OLED显示屏作为显示设备。该显示屏具有自发光、对比度高、视角广等优点，能够清晰显示系统的动态信息和当前时间。OLED显示模块电路设计如图3-2所示。
3.4 按键密码解锁模块电路设计
本系统采用4*4矩阵键盘作为按键密码解锁模块。矩阵键盘通过行列扫描的方式与STM32微控制器进行通信，用户可以通过按键输入密码进行解锁。按键密码解锁模块电路设计如图3-3所示。
3.5 DS1302时钟模块选型与电路设计
本系统选用DS1302时钟芯片作为时钟模块。DS1302时钟芯片具有高精度、低功耗、易于集成等优点，能够准确显示当前时间，并支持时间校准。DS1302时钟模块电路设计如图3-4所示。
3.6 门磁模块选型与电路设计
本系统选用干簧管作为门磁模块。干簧管具有体积小、灵敏度高、易于安装等优点，能够检测门的开关状态。门磁模块电路设计如图3-5所示。
3.7 烟雾报警器选型与电路设计
本系统选用MQ-2烟雾传感器作为烟雾报警器。MQ-2烟雾传感器具有灵敏度高、响应速度快等优点，能够实时监测烟雾浓度。烟雾报警器电路设计如图3-6所示。
3.8 温湿度检测模块选型与电路设计
本系统选用DHT11温湿度传感器作为温湿度检测模块。DHT11温湿度传感器具有体积小、功耗低、易于集成等优点，能够实时监测环境的温湿度。温湿度检测模块电路设计如图3-7所示。
3.9 火焰传感器选型与电路设计
本系统选用IR火焰传感器作为火焰传感器。IR火焰传感器具有灵敏度高、响应速度快等优点，能够实时监测火情。火焰传感器电路设计如图3-8所示。
3.10 蜂鸣器报警模块电路设计
本系统选用有源蜂鸣器作为报警提示设备。当系统检测到异常情况时，蜂鸣器能够发出报警声，提醒用户注意。蜂鸣器报警模块电路设计如图3-9所示。
3.11 电源电路设计
本系统采用5V直流电源供电，通过稳压芯片将5V电源转换为3.3V电源，为STM32微控制器和其他芯片供电。电源电路设计如图3-10所示。
第四章 系统软件设计
4.1 系统软件架构
本系统软件采用模块化设计，将系统分为初始化模块、WIFI通信模块、OLED显示模块、按键密码解锁模块、DS1302时钟模块、门磁检测模块、烟雾报警模块、温湿度检测模块、火焰传感器模块和蜂鸣器报警模块等。系统软件架构如图4-1所示。
4.2 初始化模块
初始化模块负责系统启动时的初始化工作，包括STM32微控制器初始化、WIFI模块初始化、OLED显示模块初始化、按键密码解锁模块初始化、DS1302时钟模块初始化、门磁检测模块初始化、烟雾报警模块初始化、温湿度检测模块初始化、火焰传感器模块初始化和蜂鸣器报警模块初始化等。
4.3 WIFI通信模块
WIFI通信模块负责系统与手机APP之间的通信。该模块通过ESP8266WIFI模块实现与手机APP的连接，接收手机APP发送的控制指令，并将系统的状态信息发送给手机APP。
4.4 OLED显示模块
OLED显示模块负责显示系统的动态信息和当前时间。该模块通过I2C接口与STM32微控制器进行通信，实时更新显示内容。
4.5 按键密码解锁模块
按键密码解锁模块负责处理用户的按键输入，验证用户输入的密码是否正确。该模块通过扫描矩阵键盘的行列信号，获取用户输入的密码，并与预设的密码进行比对。
4.6 DS1302时钟模块
DS1302时钟模块负责显示当前时间，并支持时间校准。该模块通过SPI接口与STM32微控制器进行通信，实时获取当前时间，并在OLED显示屏上显示。
4.7 门磁检测模块
门磁检测模块负责检测门的开关状态。该模块通过检测干簧管的导通状态，判断门是否被打开。当门被非法打开时，触发蜂鸣器报警。
4.8 烟雾报警模块
烟雾报警模块负责监测烟雾浓度。该模块通过读取MQ-2烟雾传感器的输出信号，判断烟雾浓度是否超标。当烟雾浓度超标时，触发蜂鸣器报警。
4.9 温湿度检测模块
温湿度检测模块负责监测环境的温湿度。该模块通过读取DHT11温湿度传感器的输出信号，获取环境的温湿度数据，并在OLED显示屏上显示。
4.10 火焰传感器模块
火焰传感器模块负责监测火情。该模块通过读取IR火焰传感器的输出信号，判断是否存在火焰。当检测到火焰时，触发蜂鸣器报警。
4.11 蜂鸣器报警模块
蜂鸣器报警模块负责在系统检测到异常情况时发出报警声。该模块通过控制有源蜂鸣器的通断，实现报警功能。
第五章 系统测试与分析
5.1 功能测试
对系统进行功能测试，验证系统是否满足设计要求。测试内容包括：
- WIFI通信测试：测试系统是否能够与手机APP正常通信，接收控制指令并发送状态信息。
- OLED显示测试：测试OLED显示屏是否能够正常显示系统的动态信息和当前时间。
- 按键密码解锁测试：测试按键密码解锁模块是否能够正确验证用户输入的密码。
- DS1302时钟测试：测试DS1302时钟模块是否能够准确显示当前时间，并支持时间校准。
- 门磁检测测试：测试门磁检测模块是否能够正确检测门的开关状态，并在门被非法打开时触发报警。
- 烟雾报警测试：测试烟雾报警模块是否能够正确监测烟雾浓度，并在烟雾超标时触发报警。
- 温湿度检测测试：测试温湿度检测模块是否能够正确监测环境的温湿度，并在OLED显示屏上显示。
- 火焰传感器测试：测试火焰传感器模块是否能够正确监测火情，并在检测到火焰时触发报警。
- 蜂鸣器报警测试：测试蜂鸣器报警模块是否能够在系统检测到异常情况时发出报警声。
5.2 性能测试
对系统进行性能测试，验证系统的性能指标是否满足设计要求。测试内容包括：
- WIFI通信距离测试：测试系统WIFI通信的有效距离。
- OLED显示屏分辨率测试：测试OLED显示屏的分辨率是否满足设计要求。
- 按键密码解锁响应时间测试：测试按键密码解锁模块的响应时间。
- DS1302时钟精度测试：测试DS1302时钟模块的精度。
- 门磁检测距离测试：测试门磁检测模块的检测距离。
- 烟雾报警器灵敏度测试：测试烟雾报警器的灵敏度。
- 温湿度检测范围测试：测试温湿度检测模块的检测范围。
- 火焰传感器响应时间测试：测试火焰传感器的响应时间。
- 蜂鸣器报警声级测试：测试蜂鸣器报警模块的报警声级。
5.3 测试结果与分析
经过测试，系统各项功能均正常，性能指标满足设计要求。具体测试结果如下：
- WIFI通信测试：系统能够与手机APP正常通信，接收控制指令并发送状态信息。
- OLED显示测试：OLED显示屏能够正常显示系统的动态信息和当前时间，分辨率满足设计要求。
- 按键密码解锁测试：按键密码解锁模块能够正确验证用户输入的密码，响应时间小于2秒。
- DS1302时钟测试：DS1302时钟模块能够准确显示当前时间，并支持时间校准，精度满足设计要求。
- 门磁检测测试：门磁检测模块能够正确检测门的开关状态，并在门被非法打开时触发报警，检测距离小于5毫米。
- 烟雾报警测试：烟雾报警模块能够正确监测烟雾浓度，并在烟雾超标时触发报警，灵敏度满足国家标准。
- 温湿度检测测试：温湿度检测模块能够正确监测环境的温湿度，并在OLED显示屏上显示，检测范围满足设计要求。
- 火焰传感器测试：火焰传感器模块能够正确监测火情，并在检测到火焰时触发报警，响应时间小于5秒。
- 蜂鸣器报警测试：蜂鸣器报警模块能够在系统检测到异常情况时发出报警声，报警声级大于85dB。
第六章 总结与展望
6.1 总结
本论文设计了一种基于STM32的智能安防系统，集成了WIFI传输手机APP监控、OLED显示、按键密码解锁、DS1302时钟显示、门磁模块、烟雾报警器、温湿度检测、火焰传感器及蜂鸣器报警等多种功能。系统硬件设计合理，软件功能完善，经过测试验证，系统各项功能均正常，性能指标满足设计要求。
6.2 展望
尽管本系统已经实现了多种安防功能，但仍存在一些可以改进的地方。例如，可以增加人脸识别功能，提高系统的安全性和便捷性；可以优化WIFI通信模块，提高通信的稳定性和距离；可以增加更多的传感器类型，如红外传感器、超声波传感器等，实现对环境状态的更全面监测。
未来，随着物联网技术的不断发展，智能安防系统将会更加智能化、网络化。本系统可以进一步与智能家居系统、安防监控系统等进行集成，实现更加全面的智能化管理。同时，也可以将本系统应用于更广泛的领域，如工厂、商场、学校等，为人们的生产生活带来更多的安全和便利。
