MSP430与CC1101实现的高效低功耗温度监控节点设计

本文还有配套的精品资源，点击获取

简介：本文详细介绍了如何利用德州仪器(TI)的MSP430超低功耗微控制器与CC1101无线通信芯片，搭建一个用于物联网领域的低功耗温度监测节点。MSP430在其中扮演采集和控制的角色，而CC1101则负责无线传输温度数据。文章还探讨了低功耗策略、编程语言选择、驱动库应用，以及温度数据采集和传输的实现过程，提供了一个完整的硬件设计和物联网应用案例。

1. MSP430微控制器简介与应用

1.1 MSP430微控制器的起源与发展

MSP430系列微控制器由德州仪器（Texas Instruments）开发，是针对低功耗应用而设计的一系列微控制器。其起源可追溯至1990年代，TI公司为了填补低功耗、高性能单片机市场的空白，推出了这一系列的产品。由于其极低的运行和待机功耗，MSP430在便携式电子设备和无线传感器网络等领域得到了广泛应用。

1.2 MSP430微控制器的核心特点

MSP430微控制器的核心特点在于其出色的低功耗性能，这得益于其独特的低功耗架构设计和多种省电模式。这些模式能够根据实际应用场景的需求，在功耗和性能之间进行动态调整。此外，MSP430还具备丰富的外设接口，如定时器、串行通信接口、模拟至数字转换器（ADC）等，提供了高度的灵活性和应用范围。

1.3 MSP430在低功耗节点中的应用实例分析

为了深入理解MSP430的实际应用，本章将介绍一个具体的实例——温度监测系统。在这个系统中，MSP430负责采集环境温度数据，并通过无线通信模块将数据发送到中央监控系统。通过这一应用，我们可以看到MSP40是如何在保证实时监测的同时，最大限度地降低功耗，延长节点的使用寿命。

以上章节内容简洁而精确地介绍了MSP430微控制器的起源、特点和应用实例，为读者展示了其在低功耗节点中的关键作用，为后续章节对LowPowerRFNode设计和实现内容的学习奠定了基础。

2. CC1101无线通信芯片介绍与应用

2.1 CC1101芯片概述

2.1.1 CC1101的基本特性和功能

CC1101是由Chipcon公司生产的一款多频段、低功耗的无线收发器芯片，广泛应用于无线通信领域。它支持250-1000MHz频段的无线通信，具有高达500kbps的传输速率。CC1101的主要特性包括：

• 超低功耗设计：适合于电池供电的便携式设备。
• 可编程的数据速率：通过配置寄存器，可以实现不同的数据传输速率，以适应不同距离和环境的需求。
• 灵活的频道选择：允许用户在广泛的频段中选择特定的频道，以减少干扰并适应不同的地区法规要求。
• 自动频率偏移补偿：在数据传输过程中，自动校正频率偏移，保证通信质量。

2.1.2 与MSP430的协同工作原理

CC1101与MSP430微控制器协同工作时，通过串行通信接口（SPI）进行数据的发送和接收。MSP430通过控制CC1101的寄存器来设置无线通信参数，如频率、功率、数据速率等。当MSP430需要发送数据时，它会通过SPI接口将数据帧传送到CC1101的发射缓冲区；接收数据时，CC1101会将接收到的数据帧存储在接收缓冲区，并通过SPI接口通知MSP430。

// MSP430控制CC1101发送数据的示例代码
void CC1101_SendData(uint8_t *data, uint8_t length) {
    // 设置CC1101为发送模式
    CC1101_SetStrobe(PATABLE, STX);
    // 等待发送模式就绪
    CC1101_WaitForStateChange();
    // 发送数据
    for (int i = 0; i < length; i++) {
        CC1101_WriteReg(FIFO, data[i]);
    }
    // 设置CC1101为接收模式
    CC1101_SetStrobe(SIDLE, SRX);
}

在这个示例代码中， CC1101_SendData 函数展示了如何通过MSP430发送数据帧到CC1101。函数中使用了 CC1101_SetStrobe 来控制CC1101的发送/接收模式，以及 CC1101_WriteReg 来写入数据到CC1101的FIFO（先进先出缓冲区）。

2.2 CC1101在无线通信中的应用

2.2.1 无线通信协议的选择与配置

CC1101支持多种通信协议，包括GFSK、4-FSK、MSK和ASK调制方式。开发者可以根据项目需求选择适当的通信协议。在配置CC1101时，需要设置相关的寄存器，包括但不限于：

• FREQ2、FREQ1、FREQ0：设置无线通信的中心频率。
• MDMCFG4、MDMCFG3、MDMCFG2：配置调制格式、带宽、速率等参数。
• DEVIATN：设置频率偏差，影响调制信号的稳定性。

2.2.2 CC1101在低功耗节点通信中的优势分析

低功耗节点通信要求设备在保持通信的同时最小化能量消耗。CC1101专为低功耗应用设计，提供多种节能模式，如睡眠模式和待机模式。在这些模式下，CC1101消耗极低的电流，大大延长了电池寿命。

2.3 CC1101与MSP430的接口设计

2.3.1 硬件连接与初始化过程

CC1101与MSP430的硬件连接主要包括SPI接口的四个基本信号线：SCLK、MISO、MOSI和CSn。此外，还有中断线（GDOx）用于数据包的接收和状态变化的通知。

CC1101的初始化过程通常包括：

1. 配置MSP430的GPIO端口，以连接CC1101。
2. 初始化SPI接口，设置正确的时钟速率和通信协议。
3. 发送一系列的配置命令到CC1101的寄存器，设置频率、功率和调制方式等参数。

// CC1101初始化过程示例代码
void CC1101_Init() {
    // 初始化SPI接口
    // ...
    // 配置CC1101寄存器
    CC1101_WriteReg(IOCFG2, 0x0B);    // 设置GDO2为频率检测功能
    CC1101_WriteReg(IOCFG1, 0x2E);    // 设置GDO1为数据同步/包有效功能
    CC1101_WriteReg(IOCFG0, 0x2E);    // 设置GDO0为温度传感器功能
    // 配置频率、通道等参数
    CC1101_WriteReg(FREQ2, 0x15);     // 频率设置
    CC1101_WriteReg(FREQ1, 0x6A);
    CC1101_WriteReg(FREQ0, 0x01);
    CC1101_WriteReg(MDMCFG2, 0x02);   // 调制方式为2-FSK
    // ... 更多寄存器配置
}

2.3.2 软件配置与数据传输优化

在软件配置方面，为了达到最优的数据传输性能，开发者需要对CC1101进行细致的配置。例如，通过设置数据包格式和数据包处理选项，可以优化数据传输的可靠性与效率。此外，通过合理设置接收滤波器，可以增强抗干扰能力，从而保证通信质量。

// CC1101软件配置示例代码
void CC1101_SetupDataPacket() {
    // 设置数据包格式
    CC1101_WriteReg(PKTLEN, 0x20);    // 数据包长度为32字节
    CC1101_WriteReg(PKTCTRL1, 0x04);  // 数据包控制：使用固定长度包
    CC1101_WriteReg(PKTCTRL0, 0x05);  // 数据包控制：使能地址识别，白名单模式
    // 设置前导码和同步字
    CC1101_WriteReg SYNC1, 0x00);     // 同步字1
    CC1101_WriteReg SYNC0, 0x00);     // 同步字0
    // ... 配置其他参数以优化数据传输
}

通过合理配置CC1101的寄存器，可以实现更有效的数据传输，这对于构建一个高效且低功耗的无线通信系统至关重要。

3. 低功耗电源管理策略

3.1 电源管理的基本原理

3.1.1 电源管理的重要性

随着物联网设备和便携式电子产品的日益普及，低功耗设计已成为嵌入式系统领域的一个重要研究课题。电源管理是确保电子产品能够高效运行的关键因素，特别是在电池供电的场合，良好的电源管理策略能够显著延长电池寿命，降低维护成本，并且减少环境影响。

电源管理不仅涉及到硬件设计中的电源选择和分配，还包括软件中的动态功耗控制，如调节CPU速度和执行低功耗模式。电源管理的设计直接关系到系统的稳定性和性能，因此，设计者需要对系统的功耗需求有一个清晰的认识，并制定出有效的电源管理方案。

3.1.2 电源管理策略的类型与选择

电源管理策略可以分为多种类型，根据应用场景的不同，选择合适的电源管理策略至关重要。常见的策略包括：

• 静态电源管理 ：通过选择合适的电源电压和频率，调整静态功耗。
• 动态电源管理 ：根据系统负载动态地调整电源电压和频率，比如使用动态电压频率调整(DVFS)技术。
• 任务调度电源管理 ：优化任务执行顺序和时间，以降低系统总体功耗。
• 睡眠模式管理 ：当系统不活跃时进入低功耗状态，比如MSP430微控制器的多种睡眠模式。

在选择电源管理策略时，应考虑系统的实际需求，权衡功耗、性能、成本和复杂性等因素。例如，实时性要求高的系统可能会牺牲部分功耗来保证性能，而对电池寿命要求高的设备则可能会采取更为激进的低功耗策略。

3.2 MSP430的电源管理功能

3.2.1 睡眠模式与功耗分析

MSP430微控制器以其超低功耗模式而著称，它提供了多种睡眠模式，以便开发者根据不同的应用场景选择最合适的低功耗方案。MSP430的睡眠模式可分为几种：

• Active mode ：正常工作模式。
• LPM0 到 LPM4 ：这些是不同的低功耗模式，其中CPU被停止，但不同的外设依然可以运行。
• LPM4.5 ：是一种非常低的功耗模式，外设也被停止运行，只有实时时钟(RTC)和一些基本的内部电路在工作。

MSP430的低功耗模式通过关闭或者降低各个外设的工作频率和电压来实现降低功耗。例如，若一个系统在LPM3模式下，CPU和大部分外设被停止，但RTC仍运行以保持时间，此时的功耗可以减少到仅仅几微安。

3.2.2 实时时钟(RTC)与唤醒机制

MSP430微控制器的RTC是实现低功耗模式的关键外设之一。它允许系统在没有CPU活动的情况下维持时间的记录。RTC支持多种唤醒功能，如定时器唤醒，可以设置时间间隔唤醒CPU执行任务，从而进一步减少功耗。

在系统设计中，开发者可以充分利用RTC的低功耗特性，通过合理配置唤醒时间间隔，以在满足实时性要求的同时最小化功耗。此外，MSP430还支持外部事件（比如按键、传感器信号）触发系统唤醒，使得电源管理更加灵活和有效。

3.3 实现低功耗系统的工程实践

3.3.1 系统级的电源管理方案

为了实现系统的低功耗设计，工程师必须从系统级的角度出发，全面考虑软件和硬件的设计。以下是一些基本的指导原则：

• 硬件选择 ：选择低功耗的组件，优化电路设计，减少不必要的功耗。
• 软件控制 ：编写高效的代码，实现任务调度和电源状态控制。
• 能量采集 ：在可能的情况下，使用能量采集技术替代或补充电池供电。

系统级的设计需要跨学科的知识，需要对电源管理有深刻的理解，以及对微控制器的编程有娴熟的技能。通过合理地设计硬件电路和编写软件程序，可以最大限度地降低系统的总功耗。

3.3.2 功耗测试与性能评估

功耗测试和性能评估是确保系统达到预期低功耗目标的关键步骤。在硬件层面，需要使用电流探头和示波器来测量电路在不同操作状态下的电流消耗。软件层面，则需要通过代码分析和性能监控工具来评估代码执行的能耗。

为了评估性能和功耗，工程师可以构建一个测试计划，包括标准的工作周期和负载条件，然后测量系统在这些条件下的行为。通过对比不同设计方案的测试结果，可以确定最优化的电源管理方案。这也可以帮助工程师识别可能的性能瓶颈和异常功耗，并据此进行系统优化。

在本章节中，我们深入了解了低功耗电源管理策略的基本原理，MSP430微控制器在实现这些策略中扮演的角色，以及如何在实际的工程实践中应用这些策略来实现系统的低功耗设计。通过下一章节的内容，我们将进一步探讨如何通过C语言编程来实现MSP430的控制逻辑，并优化其软件性能，为最终实现LowPowerRFNode项目奠定坚实的基础。

4. C语言编程实现控制逻辑

4.1 C语言在MSP430上的应用

4.1.1 C语言的编程环境搭建

在开始编写适用于MSP430微控制器的C语言代码之前，需要搭建一个合适的开发环境。对于MSP430而言，一个常用的开发环境是IAR Embedded Workbench。以下步骤将介绍如何搭建这一环境：

1. 下载并安装IAR Embedded Workbench的MSP430版本。确保从官方渠道下载，以获得许可和安全更新。
2. 配置开发板和调试器。通常，TI提供了一个名为eZ430-F2013的开发套件，该套件包括一个编程器和一个开发板，可以用来编写和测试代码。
3. 连接硬件。将开发板通过USB连接到计算机，然后根据IAR的工作区设置来配置项目。
4. 创建新项目。在IAR中创建一个新的项目，并选择对应的MSP430型号。这样可以确保所有的寄存器和硬件资源都与选定的微控制器型号相匹配。
5. 编写和编译代码。现在，你就可以开始编写代码，并使用IAR的编译器进行编译，生成可烧录到MSP430微控制器中的二进制文件。

4.1.2 MSP430的寄存器编程基础

MSP430微控制器是一系列16位RISC CPU的设备，具有直接访问其寄存器的能力。在C语言中，可以通过定义宏来访问特定的硬件寄存器，从而实现对硬件资源的直接控制。

#define PERIPH_BASE ((unsigned int)0x4000) // MSP430的外设基地址
#define P1DIR *(volatile unsigned int奋进(PERIPH_BASE + 0x6)) // 定义P1端口方向寄存器
#define P1OUT *(volatile unsigned int奋进(PERIPH_BASE + 0x7)) // 定义P1端口输出寄存器

void main(void) {
    P1DIR |= BIT0; // 设置P1.0为输出模式
    P1OUT |= BIT0; // 将P1.0输出高电平
}

在这段示例代码中，我们使用了指向特定寄存器地址的指针。通过这种方式，我们可以对寄存器进行位操作，从而控制MSP430的外设。了解这些基础知识对于进行微控制器编程至关重要。

4.2 控制逻辑的软件设计

4.2.1 温度监测与控制逻辑实现

在我们的低功耗温度节点项目中，温度监测与控制是核心功能之一。以下是使用C语言实现温度监测控制逻辑的基本思路：

1. 初始化温度传感器。在MSP430上使用适当的硬件接口（比如ADC）初始化传感器，并设置为合适的测量模式。
2. 读取温度值。通过ADC接口周期性地读取传感器的模拟信号，并将其转换为数字值。
3. 数据处理。将读取的数字值转换为温度值，并进行适当的缩放和校准。
4. 实现控制算法。根据读取的温度值，通过一个控制算法（如PID控制）来控制连接到系统的执行器（如风扇或加热器）。
5. 节电模式。如果不需要持续监测，可以通过设置MSP430的睡眠模式来降低功耗。

#include

// 假设有一个函数读取温度值并返回
float read_temperature() {
    // ADC读取和转换的代码
}

void control_loop() {
    float temp = read_temperature();
    // 控制算法实现代码，例如简单的阈值判断
    if (temp < 25.0) {
        // 温度过低，启动加热器
        P1OUT |= BIT1;
    } else if (temp > 30.0) {
        // 温度过高，启动风扇
        P1OUT |= BIT2;
    } else {
        // 温度适宜，关闭所有执行器
        P1OUT &= ~(BIT1 | BIT2);
    }
}

int main(void) {
    WDTCTL = WDTPW | WDTHOLD; // 停止看门狗计时器
    BCSCTL1 = CALBC1_1MHZ; // 设置DCO时钟频率
    DCOCTL = CALDCO_1MHZ;

    // 初始化ADC和GPIO等
    // ...

    while(1) {
        control_loop();
        __delay_cycles(1000000); // 控制循环间隔时间
    }
}

在此代码中，我们使用了一个简单的阈值控制逻辑来打开和关闭连接到GPIO端口的加热器和风扇。在实际应用中，控制逻辑可能会更加复杂，比如使用PID控制器进行精确控制。

4.2.2 事件驱动与任务调度策略

在嵌入式系统中，除了周期性的控制循环之外，常常需要处理来自传感器的事件或消息。事件驱动的编程模型可以提高系统的反应速度和效率。以下是实现事件驱动控制逻辑的思路：

1. 定义事件和消息。为系统可能遇到的所有事件定义唯一的标识符，比如温度超限、传感器读取完成、定时器超时等。
2. 实现事件监听。编写代码以监视硬件事件，例如ADC转换完成或定时器溢出。
3. 事件处理。为每种事件编写一个处理函数。这些函数将在相应的事件发生时被调用。
4. 任务调度。设计一个简单的任务调度器来协调和调度任务的执行。这可以通过一个简单的事件循环实现。

#include

void event_handler(unsigned int event) {
    switch(event) {
        case EVENT_TEMPERATURE:**:
            // 处理温度事件
            break;
        case EVENT_SENSOR_READ:**:
            // 处理传感器读取完成事件
            break;
        case EVENT_TIMER:**:
            // 处理定时器超时事件
            break;
    }
}

void main(void) {
    WDTCTL = WDTPW | WDTHOLD; // 停止看门狗计时器
    BCSCTL1 = CALBC1_1MHZ; // 设置DCO时钟频率
    DCOCTL = CALDCO_1MHZ;

    // 初始化ADC和GPIO等
    // ...

    while(1) {
        // 检测事件并调用事件处理函数
        // 例如，如果ADC转换完成，则触发事件
        if (ADC12IFG & BIT0) {
            ADC12IFG &= ~BIT0; // 清除中断标志
            unsigned int value = ADC12MEM0; // 读取转换结果
            event_handler(EVENT_TEMPERATURE);
        }
        // 其他事件检测代码...
    }
}

4.3 代码优化与维护

4.3.1 代码结构优化和模块化设计

良好的代码结构和模块化设计是维护复杂嵌入式系统的关键。以下是一些优化代码结构和设计的策略：

1. 模块划分 。将整个系统分解为多个模块，每个模块负责一组功能。例如，将温度监测、控制逻辑、用户接口和通信协议等划分为不同的模块。
2. 接口定义 。为每个模块定义清晰的接口。模块之间的交互应该通过明确定义的函数或数据结构进行。
3. 抽象层 。在硬件和应用逻辑之间引入一个抽象层，使得可以在不影响上层应用的情况下更换硬件或调整底层驱动。
4. 代码审查与测试 。定期进行代码审查，并编写单元测试来确保每个模块的稳定性。

4.3.2 维护策略和版本控制

维护嵌入式系统代码库的策略应包括以下几个方面：

1. 版本控制系统 。使用版本控制系统（如Git）来跟踪代码变更，这有助于团队协作和代码回溯。
2. 文档编写 。编写详细的代码文档，包括模块职责、接口定义和使用示例。文档应随代码更新而更新。
3. 重构 。定期重构代码以简化设计，去除冗余代码，并提高效率。
4. 性能分析 。定期进行性能分析，识别瓶颈，并进行优化。

在维护MSP430代码库时，遵循这些策略可以保持代码的清晰、稳定和可扩展性，为未来的系统升级和维护工作打下坚实的基础。

5. SPI接口通信机制

5.1 SPI接口的工作原理

5.1.1 SPI通信协议详解

串行外设接口（SPI）是一种高速、全双工的通信协议，它允许微控制器与各种外围设备之间进行通信。SPI接口使用主从设备模式，在这种模式下，一个设备作为主设备，负责初始化通信过程和选择从设备；从设备则响应主设备的请求。SPI通信包括四条主要信号线：主设备出从设备入（MOSI）、主设备入从设备出（MISO）、时钟信号（SCK）和从设备选择（SS）。主设备在SS信号线激活一个特定的从设备后，通过SCK信号线同步数据传输。数据在MOSI和MISO线之间以字节为单位进行双向传输。

5.1.2 数据传输速率与同步机制

SPI的同步机制通过时钟信号（SCK）来实现，该信号由主设备生成并提供给从设备。在同步时钟信号的上升沿或下降沿，数据通过MOSI和MISO进行采样或驱动。SPI协议支持多种时钟极性和相位配置，允许主从设备间进行自定义的同步方式。数据传输速率取决于SCK的频率，更高的频率允许更快的数据传输速率，但同时会增加功耗和电磁干扰的可能性。

5.2 SPI在MSP430与CC1101间的应用

5.2.1 接口配置与初始化

在MSP430微控制器与CC1101无线通信芯片之间通过SPI接口进行通信时，首先需要进行接口的配置与初始化。这包括设置MSP430的SPI模块工作在正确的模式下，配置时钟速率、数据位、时钟极性和相位等参数。同时，需要将CC1101配置为从设备模式，并通过适当的IO口连接MSP430的SPI引脚。

// 以下是初始化SPI接口的代码示例
void spi_init(void) {
    UCB0CTL1 |= UCSWRST;                    // 禁用SPI模块
    UCB0CTL0 = UCMST + UCSYNC + UCMODE_0;  // 主设备，同步模式，时钟极性0
    UCB0CTL1 = UCSSEL_2 + UCSWRST;          // 选择SMCLK作为时钟源，保持模块禁用状态
    UCB0BR0 = 0x02;                         // 设置时钟分频值，达到期望的SCK速率
    UCB0BR1 = 0x00;
    UCB0MCTL = 0x00;                        // 设置调制控制寄存器（无调制）

    UCB0I2CSA = 0x00;                       // 通信地址为0（初始化时不需要使用）
    UCB0CTL1 &= ~UCSWRST;                   // 使能SPI模块
}

初始化代码通过设置SPI控制寄存器来配置SPI的工作模式，设置时钟速率，然后启用SPI模块。这一过程中需要确保主从设备的参数配置一致，以保证通信的准确性。

5.2.2 通信实例与调试技巧

一旦SPI接口被正确配置和初始化，MSP430就可以与CC1101进行数据交换了。为了进行有效调试，可以使用串口打印信息来跟踪通信过程，以便观察数据是否被正确地发送和接收。在发送和接收数据时，通常会使用中断服务程序（ISR）来处理数据交换。

// SPI发送和接收的代码示例
char spi_transfer(char data) {
    while (!(IFG2 & UCB0TXIFG));            // 等待发送缓冲区为空
    UCB0TXBUF = data;                       // 发送数据
    while (!(IFG2 & UCB0RXIFG));            // 等待接收数据
    return UCB0RXBUF;                       // 返回接收到的数据
}

在此示例中，函数 spi_transfer 使用了轮询方式来检查发送和接收缓冲区的状态，确保数据被发送和接收。在实际的项目中，可能需要结合中断来提高效率，避免CPU空等。

5.3 优化SPI通信性能

5.3.1 性能瓶颈分析与解决方案

在任何通信系统中都可能存在性能瓶颈，SPI通信也不例外。性能瓶颈可能源于硬件的物理限制（例如时钟速率限制），软件的低效率，或是数据处理不当。为了优化SPI通信性能，我们需要分析潜在的瓶颈并采取相应的解决措施。

5.3.2 SPI通信的安全性考虑

当涉及到安全性要求较高的应用时，确保数据传输的安全性变得尤为重要。SPI通信应考虑加入加密机制，以防止数据在传输过程中被截获和篡改。可以通过软件实现加密算法，或者使用具有加密功能的SPI设备来提高数据传输的安全性。

// 使用简单的软件加密对数据进行加密和解密
char encrypt(char data) {
    // 加密逻辑
}

char decrypt(char data) {
    // 解密逻辑
}

加密和解密函数的设计应该保证数据的机密性和完整性，避免数据被未授权用户访问。在实现时需权衡加密过程的开销和系统的整体性能。

SPI通信机制是实现MSP430与CC1101之间稳定通信的关键，通过合理的配置、初始化和优化策略，可以确保数据的有效传输和系统的高性能运行。

6. 温度数据采集与无线传输流程

6.1 温度数据采集的设计与实现

6.1.1 传感器选型与数据采集原理

在设计一个低功耗温度节点时，准确选择适合的温度传感器是第一步。传感器的选择必须考虑到精度、响应时间、功耗和成本等多方面因素。常见的温度传感器有热敏电阻、二极管、热电偶以及集成温度传感器等。对于本项目，我们选择使用DS18B20集成温度传感器，因其精度高、功耗低，并且具有数字输出的特点，易于与MSP430微控制器的单线接口相连。

数据采集原理基于热敏电阻随温度变化的特性。DS18B20使用一种称为1-Wire的通信协议，该协议允许通过单一数据线（加上地线）来供电并进行数据传输。温度采集过程涉及初始化传感器，发送温度转换命令，等待转换完成，最后读取温度数据。

6.1.2 数据处理与信号调理

采集到的温度数据往往需要一些信号调理才能用于进一步的分析或传输。首先，DS18B20输出的温度值为数字形式，一般为9位至12位的数字量，需要通过内置的寄存器读取。读取的数据必须按照DS18B20的技术规格进行解析，转换为实际的温度值。

在信号调理阶段，可能需要对信号进行滤波以消除噪声，或者进行放大以匹配数据采集系统的量程。MSP430自带的模数转换器（ADC）可以用于将模拟信号转换为数字信号，但DS18B20已经提供了数字输出，因此可以直接与微控制器的数字接口连接。

下面是一个简单的MSP430代码示例，展示如何从DS18B20读取温度值：

#include
#include

OneWire ow(DS18B20_PIN); // DS18B20_PIN is the pin connected to the sensor

void main(void) {
    WDTCTL = WDTPW | WDTHOLD; // Stop watchdog timer
    ow.begin();
    while(1) {
        float temperature = ow.getTemp();
        // temperature variable now holds the temperature reading in Celsius
    }
}

在上面的代码中，我们首先包含了必要的头文件，初始化了与DS18B20通信所需的OneWire对象。在主循环中，我们使用 getTemp() 函数来读取温度，并将其存储在 temperature 变量中。这个过程可以通过软件定时器定期执行，以持续监测环境温度。

6.2 温度数据的无线传输策略

6.2.1 数据包的封装与校验

无线传输前，采集到的温度数据需要被封装成数据包，以便于在通信信道中传输。数据包通常包括起始位、地址字段、数据长度、数据内容和校验码。校验码用于检测数据在传输过程中是否发生错误。

CC1101无线模块工作在2.4 GHz频段，支持多种数据包格式。为了提高数据传输的可靠性，我们可以使用内置的前向纠错编码（FEC）和循环冗余检查（CRC）。FEC用于纠正错误，而CRC用于检测错误。

数据封装示例代码：

// Example data packet format
typedef struct {
    unsigned char startByte;
    unsigned char address;
    unsigned char length;
    unsigned char data[];
    unsigned short crc;
} DataPacket;

DataPacket packet;
packet.startByte = 0xAA; // Start byte to indicate packet start
packet.address = 0x01; // Address of the destination node
packet.length = 2; // Length of data
packet.data[0] = temperature >> 8; // High byte of temperature
packet.data[1] = temperature; // Low byte of temperature
packet.crc = CRC16(packet, sizeof(DataPacket) - 2); // Calculate CRC

// Send the packet using CC1101 module
sendPacket(&packet);

在该代码段中，我们定义了一个 DataPacket 结构来封装数据，并设置了起始字节、地址、数据长度和数据内容。CRC计算后，数据包通过 sendPacket 函数发送出去。

6.2.2 传输错误的检测与重传机制

无线通信的不稳定性要求我们在传输层实现错误检测与重传机制。CC1101支持自动的帧检测和重发功能，这可以通过配置其寄存器来实现。当检测到错误时，CC1101可以自动重新发送数据包，直到成功收到确认（ACK）信号或达到重试次数上限。

对于更复杂的错误处理策略，可以在应用层实现确认应答（ACK）和非确认应答（NACK）机制。发送方在发送完一个数据包后，会等待接收方的响应。如果在预定时间内没有收到ACK信号，发送方则会自动重发数据包。

发送方：
1. 发送数据包
2. 等待ACK
3. 如果收到ACK，则继续下一个数据包发送
4. 如果未收到ACK，则重新发送数据包
5. 如果重发次数达到上限，则停止发送并报告错误

接收方：
1. 接收数据包
2. 进行CRC校验
3. 如果校验失败，则不发送ACK
4. 如果校验成功，则发送ACK并处理数据

6.3 数据采集与传输的综合评估

6.3.1 实时性与可靠性的权衡

在设计低功耗温度节点的通信系统时，实时性与可靠性之间往往需要进行权衡。实时性要求温度数据能够及时地被采集并传输到中心节点，而可靠性则要求数据传输过程中不出现丢失或错误。

为了优化实时性，可以选择较小的数据包大小和较低的冗余级别，以减少传输时间。同时，可以减少确认响应的等待时间来提高响应速度。不过，这种调整可能会降低数据传输的可靠性。

为了提高可靠性，可以选择增加数据包的冗余信息，如FEC和CRC，以及使用更复杂的错误处理协议。但同时，这些措施会增加传输的延迟和系统的功耗。

6.3.2 系统性能测试与优化

系统性能测试是验证数据采集与传输流程是否满足设计要求的重要步骤。通过模拟不同的环境条件和运行场景，可以评估系统的实时性、稳定性和可靠性。测试包括数据采集的准确性、传输的及时性、以及节点对错误的处理能力。

测试结束后，根据测试结果对系统进行调整和优化。可能需要调整的数据包括传感器的采样率、数据包的大小和格式、以及传输协议中的各种超时和重试参数。在低功耗设计中，对功耗的测试和优化也是必不可少的环节。

测试项目：
- 数据采集准确性测试
- 无线传输延迟测试
- 错误检测与重传效率测试
- 系统功耗测试

优化措施：
- 根据测试结果调整采样率和数据包大小
- 调整传输协议的超时和重试参数
- 优化代码结构和算法以降低功耗

在实际应用中，可以根据项目要求和环境特性制定具体的测试方案，并根据测试结果调整和优化系统性能，最终达到满足设计要求的水平。

7. LowPowerRFNode项目实战应用

7.1 项目规划与设计思路

7.1.1 项目目标与需求分析

为了实现一个低功耗的温度数据监测节点，本项目的目标是设计一个能够长时间运行而无需更换电池的设备。它必须能够在监测到温度变化时，通过无线通信技术将数据传输到中心节点或云服务器。需求分析包括了以下几个核心点：

• 低功耗设计 ：确保节点能够在电池供电下持续工作数月甚至数年。
• 远程数据传输 ：通过无线技术，将采集到的温度数据传送到中心处理系统。
• 可靠性 ：保证数据传输的准确性和稳定性。
• 易用性 ：设计简洁，易于部署和维护。

7.1.2 系统架构与模块划分

整个LowPowerRFNode系统可被划分为三个主要模块：

• 数据采集模块 ：使用温度传感器收集温度数据，并进行初步处理。

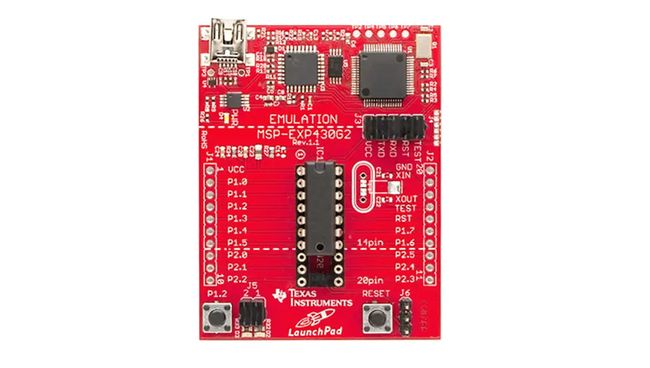

• 处理与无线传输模块 ：使用MSP430微控制器处理采集到的数据，并通过CC1101芯片实现无线通信。
• 电源管理模块 ：提供持续稳定的电源供应，并实现低功耗管理。

7.2 LowPowerRFNode的制作与调试

7.2.1 PCB设计与元件选择

在进行PCB设计时，需要特别考虑电源管理和信号完整性。选择元件时，应着重于低功耗和高性能的元器件。其中关键步骤包括：

• 电源部分 ：使用低功耗电压调节器，并设计合适的电源走线。
• 信号部分 ：布局时需避免长的高速信号走线，以减少信号干扰。
• 元件布局 ：尽可能使用小型化封装，紧凑布局减少PCB尺寸。

7.2.2 系统组装与功能测试

组装过程应遵循以下步骤：

1. 检查元件型号与电路图的一致性。
2. 使用焊接工具（如热风枪、烙铁等）进行焊接。
3. 进行外观检查，确保焊接点无缺陷。
4. 使用万用表测试电路板上的关键节点电压是否正常。
5. 上电测试，观察系统是否按预期工作。

7.3 项目测试与优化

7.3.1 现场部署与数据收集

部署项目到实际环境时，必须考虑以下因素：

• 环境因素 ：温度、湿度、电磁干扰等。
• 数据收集 ：设置合理的数据收集频率和缓存大小。
• 能耗监控 ：使用电流探针等工具监控节点能耗。

7.3.2 问题诊断与系统升级

在实际使用过程中，可能会遇到的问题及诊断方法包括：

• 通信中断 ：检查通信模块的连接，重新配置无线参数。
• 电源故障 ：分析电源模块的工作状态，必要时更换电池。
• 数据异常 ：分析异常数据产生的原因，并进行调试。

对于系统升级，可以考虑以下策略：

• 固件升级 ：优化程序代码，提高性能和稳定性。
• 硬件升级 ：替换更高效的元件，延长设备寿命。
• 功能增强 ：根据用户反馈，增加新的功能特性。

通过细致的测试和优化，LowPowerRFNode项目能够更好地满足实际应用需求，提供稳定可靠的温度数据监测服务。

本文还有配套的精品资源，点击获取

简介：本文详细介绍了如何利用德州仪器(TI)的MSP430超低功耗微控制器与CC1101无线通信芯片，搭建一个用于物联网领域的低功耗温度监测节点。MSP430在其中扮演采集和控制的角色，而CC1101则负责无线传输温度数据。文章还探讨了低功耗策略、编程语言选择、驱动库应用，以及温度数据采集和传输的实现过程，提供了一个完整的硬件设计和物联网应用案例。

本文还有配套的精品资源，点击获取
