使用DS18B20实现多点温度测量系统设计
本文还有配套的精品资源，点击获取
简介：DS18B20数字温度传感器采用单总线接口与微控制器通信，适用于多点温度测量。通过C语言和特定库（如 OneWire 和 DallasTemperature ）与DS18B20交互，实现温度读取和传感器管理。项目还包括1602 LCD显示模块的控制，以显示实时温度数据，并利用Proteus软件进行电路设计验证和软件调试。整体项目涵盖了DS18B20应用、LCD显示操作、C语言编程以及Proteus仿真技术。
1. DS18B20数字温度传感器特性与使用
数字温度传感器在现代电子应用中扮演着重要角色，而DS18B20作为一款广泛使用的数字温度传感器，以其高精度和易于使用的特性受到工程师的青睐。本章将介绍DS18B20传感器的特性，并展示如何在项目中使用这款传感器。

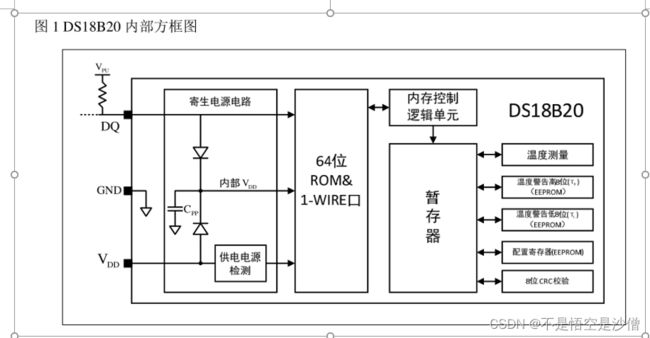

1.1 DS18B20传感器概述
DS18B20传感器是一款数字温度计，它能够以数字形式输出测量结果，从而无需额外的模数转换器。其工作电压范围为3.0V至5.5V，能够在-55℃至+125℃的范围内提供±0.5℃的精度。
1.2 DS18B20的主要特性
DS18B20传感器具备以下几个显著特性：
- 数字信号输出 ：通过单总线接口输出温度数据，便于与微控制器直接连接。
- 可配置分辨率 ：用户可以设置温度测量的分辨率，从9位到12位不等。
- 多点网络能力 ：支持多传感器在同一总线上运行，特别适用于分布式温度测量系统。
1.3 DS18B20的使用方法
要开始使用DS18B20，你需要将其VDD引脚接到电源，GND引脚接地，而数据线DQ则连接到微控制器的一个数字IO口。之后，通过编写相应的初始化和读取代码，便可以开始测量温度数据了。
下面的代码示例展示了如何使用Arduino读取DS18B20温度传感器的数据：
#include
#include
// DS18B20的数据线连接到Arduino的第2号数字IO口
#define ONE_WIRE_BUS 2
OneWire oneWire(ONE_WIRE_BUS);
DallasTemperature sensors(&oneWire);
void setup(void) {
Serial.begin(9600);
sensors.begin();
}
void loop(void) {
sensors.requestTemperatures();
float tempC = sensors.getTempCByIndex(0);
float tempF = sensors.getTempFByIndex(0);
Serial.print("Current temperature is: ");
Serial.print(tempC);
Serial.print("C / ");
Serial.print(tempF);
Serial.println("F");
delay(1000);
}
通过以上代码，我们可以很容易地将DS18B20集成到我们的项目中，实现温度数据的采集。在后续章节中，我们将深入探讨如何利用单总线协议与DS18B20通信，以及如何将数据在LCD显示屏上展示。
2. 单总线接口通信技术
2.1 单总线通信技术基础
2.1.1 单总线技术概述
单总线技术，顾名思义，是一种数据通信方式，它仅使用单一的数据线来完成数据的双向传输。这种方式大大简化了硬件设计，因为通常只需要一根线即可实现控制和数据交换，而不需要像传统多线制的并行总线技术那样需要多根数据线、地址线以及控制线。在单总线系统中，所有的设备都通过这条总线共享信息，并且在不同的时间点上可以实现数据的发送和接收。
在许多应用场合，单总线技术因其结构简单、成本低廉、布线方便等优点而受到青睐。例如，在温湿度监控系统、分布式传感器网络等应用场景中，单总线技术显得尤为高效。
2.1.2 通信协议及特点
单总线通信协议是一套定义了设备间通信行为的规则。它规定了设备如何初始化通信、如何发送数据、如何接收数据以及如何处理数据冲突等。单总线协议的主要特点包括：
- 开放性 ：使用单总线协议的设备往往遵循一定的开放标准，使得不同厂商的设备能够相互兼容。
- 多主多从 ：在一个单总线网络中，可以有多个主设备（Master）和多个从设备（Slave），主设备控制总线的通信，而从设备响应主设备的请求。
- 时间同步 ：在单总线协议中，数据的发送和接收必须严格遵守时间规定，以避免数据冲突。
- 时序控制 ：通信过程中，总线上的设备通过精确控制时序来确保数据传输的正确性和可靠性。
2.2 DS18B20的单总线协议实现
2.2.1 数据传输机制
DS18B20数字温度传感器正是基于单总线协议工作的，它通过一个单总线与微控制器或其他主设备连接。数据传输过程主要涉及以下几个关键步骤：
- 初始化 ：主设备必须先发起一个复位脉冲信号（Reset Pulse），然后等待DS18B20发送的存在脉冲信号（Presence Pulse）来完成初始化。
- ROM命令 ：初始化后，主设备可以发送ROM命令来识别和选择特定的DS18B20设备。例如，可以使用"跳过ROM"命令（Skip ROM）让总线上的所有DS18B20响应。
- 功能命令 ：在正确初始化和选择特定设备后，主设备就可以发送功能命令，如读取温度数据命令（Convert T），读取序列号命令（Read Scratchpad）等。
数据传输过程中，DS18B20和主设备都需要严格遵守时序规定来保证数据的准确性和完整性。
2.2.2 时序分析与控制
在单总线通信中，时序是最关键的因素之一。为了实现与DS18B20的通信，主设备必须准确地生成和解析时序信号。以下是几种典型的时序参数：
- 复位脉冲宽度 ：通常至少需要持续480微秒。
- 存在脉冲宽度 ：这是DS18B20在接收到复位脉冲后发送给主设备的确认信号，它的宽度至少为60微秒。
- 写时隙（Write Time Slot） ：包括写0时隙和写1时隙，它们的持续时间一般为60-120微秒之间，具体长度取决于写入的数据位是0还是1。
- 读时隙（Read Time Slot） ：主设备需要在读时隙期间释放数据线，让DS18B20能够在指定时间内将数据位放到数据线上。
sequenceDiagram
participant 主设备
participant DS18B20
Note over 主设备: 发送复位脉冲
主设备->>DS18B20: Reset Pulse
Note over DS18B20: 响应存在脉冲
DS18B20->>主设备: Presence Pulse
Note over 主设备: 发送ROM命令
主设备->>DS18B20: ROM Command
Note over DS18B20: 响应
DS18B20->>主设备: Response
Note over 主设备: 发送功能命令
主设备->>DS18B20: Function Command
Note over DS18B20: 执行并响应
DS18B20->>主设备: Result
2.3 单总线故障诊断与排错
2.3.1 常见通信问题分析
在单总线通信系统中，可能会遇到多种通信问题，这些问题通常与硬件连接、电气特性、时序控制等有关。常见的问题包括：
- 总线冲突 ：多主设备同时控制总线时发生冲突。
- 时序误差 ：如果总线上的设备对时序的要求理解不一致，或者信号时序偏移较大，可能导致数据传输错误。
- 电气噪声 ：强电磁干扰可能导致数据错误。
2.3.2 排错技巧与方法
针对上述通信问题，可以采取以下排错技巧和方法：
- 检查线路连接 ：确保所有设备连接正确，单总线线路应尽量短且避免过长。
- 严格控制时序 ：使用示波器或逻辑分析仪来检测时序是否符合DS18B20的规范。
- 软件调试 ：在软件层面增加通信的重试机制和错误检测机制，提高通信的可靠性。
- 增加隔离措施 ：在可能的情况下，增加隔离措施来减少电气噪声对通信的影响。
通过这些技巧的运用，可以大大提高单总线系统的稳定性和可靠性。
3. C语言编程与DS18B20交互
3.1 C语言与DS18B20通信库编写
3.1.1 通信函数设计
在C语言中编写DS18B20的通信库，关键在于设计出能够处理单总线协议的通信函数。DS18B20的单总线协议要求我们在发送任何命令前，必须先进行复位（Reset）和存在检测（Presence Detection）。以下是两个基础函数的伪代码，它们分别用于复位和存在检测：
// 伪代码 - 复位函数
void DS18B20_Reset(void) {
// 初始化单总线为低电平
OneWire_Out(0);
Delay_US(480);
OneWire_Out(1);
Delay_US(70);
// 检查单总线上的低电平脉冲，确认DS18B20已复位
if (OneWire_In() == 0) {
// 等待70us后的高电平，确认存在脉冲
Delay_US(410);
}
}
// 伪代码 - 存在检测函数
uint8_t DS18B20_PresenceDetect(void) {
uint8_t presence = 0;
// 单总线复位
DS18B20_Reset();
// 发送存在检测脉冲
OneWire_Out(0);
Delay_US(60);
// 释放总线，读取DS18B20是否存在
OneWire_In();
Delay_US(10);
// 读取单总线上的低电平脉冲，存在则返回1
if (OneWire_In() == 0) {
presence = 1;
Delay_US(410);
}
return presence;
}
上述代码中的 OneWire_Out() 和 OneWire_In() 分别代表单总线的数据输出和输入函数， Delay_US() 是微秒级延时函数。在实际的嵌入式开发中，这些函数需要根据具体的硬件平台进行编写。
3.1.2 编程环境搭建
为了能够编写和编译DS18B20通信库，我们需要设置一个适合的C语言开发环境。通常，嵌入式开发环境如Keil、IAR、Eclipse（搭配合适插件）等都是不错的选择。以Eclipse为例，我们需要做以下几步设置：
- 安装Eclipse IDE，选择对应嵌入式开发的版本。
- 安装适合你的硬件目标的ARM GCC交叉编译器。
- 创建一个新的项目，并配置项目的编译器和链接器选项，以确保它们与你的硬件设置相对应。
- 添加必要的库文件，如标准输入输出库、时间库等。
- 编写一个简单的
main.c文件来测试环境是否搭建成功。
例如，以下是一个简单的 main.c 文件示例，用于测试基本的I/O操作：
#include
int main(void) {
printf("Hello, DS18B20!\n");
return 0;
}
在编译并运行上述程序后，如果能正确输出"Hello, DS18B20!"，则表示编程环境搭建成功。
在本章节中，我们已经初步介绍了编写DS18B20通信库的两个重要方面：通信函数设计和编程环境搭建。这些是与DS18B20交互的基础，接下来我们将通过更进一步的函数实现，来读取温度数据并进行处理。
4. 1602 LCD显示模块操作
4.1 LCD显示模块基础
4.1.1 液晶显示原理
液晶显示技术基于液晶材料的电光效应，通过外加电压控制液晶分子的排列状态，从而改变光的透过率或反射率，达到显示图像的目的。LCD模块中的每个像素点都是由一对正交偏光器和介于其间的液晶层构成。当液晶层的分子排列因电压而发生改变时，通过偏光器的光线也会相应改变强度，实现明暗对比，形成可视图像。
4.1.2 1602 LCD模块特性
1602 LCD是一个具有16个字符宽和2行显示能力的液晶显示模块，广泛应用于嵌入式系统的数据显示。它的基本特性包括： - 显示区域为16字符×2行的文本。 - 背景和字符颜色可选（常见为黑色和绿色）。 - 由4位或8位数据接口和几个控制线（RS, RW, EN）组成。 - 有内置字符生成器（CGROM）用于显示字母、数字和符号。 - 可通过调整对比度控制显示亮度。
4.2 1602 LCD与单片机接口
4.2.1 接口电路设计
连接1602 LCD到单片机需要正确设置数据接口和控制线。4位模式通常只使用D4-D7的数据线和RS, RW, EN控制线。接口电路设计时需要注意： - 确保单片机的I/O端口与LCD模块的数据线和控制线正确连接。 - 通常需要为模块提供5V电源和适当的对比度调节（通过可变电阻）。 - 为确保稳定性，可以使用接口芯片或者电平转换器来连接不同电平的单片机和LCD。
4.2.2 驱动程序开发
开发适用于1602 LCD的驱动程序需要对LCD的指令集有所了解。以下是常用的初始化和基本操作的代码示例，以及对应的逻辑分析。
#include // 包含单片机寄存器定义
// 定义LCD的控制线和数据线
sbit LCD_RS = P2^0;
sbit LCD_RW = P2^1;
sbit LCD_EN = P2^2;
#define LCD_DATA P0 // 假设数据端口为P0
// 延时函数
void DelayMs(unsigned int ms) {
unsigned int i;
while(ms--) {
for(i = 0; i < 123; i++);
}
}
// LCD写命令函数
void LcdWriteCmd(unsigned char cmd) {
LCD_RS = 0; // 写命令
LCD_RW = 0; // 写操作
LCD_DATA = cmd; // 将命令字节放入数据端口
LCD_EN = 1; // 使能
DelayMs(1); // 短暂延时
LCD_EN = 0; // 禁能
}
// LCD写数据函数
void LcdWriteData(unsigned char dat) {
LCD_RS = 1; // 写数据
LCD_RW = 0; // 写操作
LCD_DATA = dat; // 将数据字节放入数据端口
LCD_EN = 1; // 使能
DelayMs(1); // 短暂延时
LCD_EN = 0; // 禁能
}
// LCD初始化函数
void LcdInit() {
LcdWriteCmd(0x38); // 8位数据接口，2行显示
LcdWriteCmd(0x0C); // 显示开，光标关
LcdWriteCmd(0x06); // 光标移动设置
LcdWriteCmd(0x01); // 清屏命令
}
void main() {
LcdInit(); // 初始化LCD显示
LcdWriteCmd(0x80); // 设置数据指针到起始位置
LcdWriteData('H'); // 显示字符'H'
LcdWriteData('e'); // 显示字符'e'
LcdWriteData('l'); // 显示字符'l'
LcdWriteData('l'); // 显示字符'l'
LcdWriteData('o'); // 显示字符'o'
while(1); // 无限循环
}
在上述代码中，首先包含单片机的寄存器定义头文件，定义LCD模块的控制线和数据端口。然后，编写了延时函数、写命令函数、写数据函数和初始化函数。
- 延时函数简单使用for循环来实现，用于在写命令或数据之间提供必要的延时。
- 写命令函数用于发送指令给LCD模块。
- 写数据函数用于向LCD模块发送显示数据。
- 初始化函数首先设置LCD模块为8位数据接口模式、2行显示、关闭显示以及光标设置。
最终，在 main 函数中调用初始化函数，并发送一系列字符到LCD模块进行显示。
4.3 实现温度数据显示
4.3.1 字符显示与自定义字符
1602 LCD允许显示字符和自定义字符。用户可以通过编程定义一些特殊的图形或符号来显示，以适应特定的信息显示需求。下面展示如何在LCD上显示字符和自定义字符。
显示字符
void DisplayChar(char ch) {
LcdWriteData(ch); // 将字符发送到LCD进行显示
}
自定义字符
void CreateChar(unsigned char location, unsigned char charmap[]) {
location &= 0x7; // 设置自定义字符位置（最多8个）
LcdWriteCmd(0x40 + (location << 3)); // 设置数据指针到CGRAM
for (int i = 0; i < 8; i++) {
LcdWriteData(charmap[i]); // 将用户定义的字符数据写入CGRAM
}
}
4.3.2 动态数据显示与刷新
动态数据显示是嵌入式系统中常见的一种需求，特别是在显示不断变化的数据（如温度读数）时。下面提供一个简单的动态数据刷新的示例代码。
void DisplayNumber(int number) {
char displayStr[7];
sprintf(displayStr, "%5d", number); // 将数字格式化为5位字符串
for(int i = 0; displayStr[i] != '\0'; i++) {
LcdWriteData(displayStr[i]); // 循环写入数字字符到LCD显示
}
}
void main() {
int temperature = 0;
LcdInit(); // 初始化LCD显示
while(1) {
temperature = ReadTemperatureFromDS18B20(); // 读取温度值
LcdWriteCmd(0x80); // 设置数据指针到起始位置
DisplayNumber(temperature); // 显示温度值
DelayMs(1000); // 等待1秒
}
}
在这个示例中， DisplayNumber 函数接收一个整数参数，并将其格式化为字符串，然后逐个字符发送到LCD模块。 main 函数中模拟了读取温度值的操作，并在每次循环中更新显示的温度值。
动态显示的关键在于合理地利用延时函数，在更新显示数据和等待时间之间保持平衡，以避免屏幕闪烁或数据更新太慢的问题。
综上所述，通过编程实现LCD显示模块的基本操作和动态数据显示，使得1602 LCD能够有效地在各种嵌入式系统中显示温度信息和其他必要的数据。通过本章节的学习，读者可以了解到如何将1602 LCD与单片机进行接口连接、编写驱动程序，并实现字符的显示和温度数据的动态刷新。
5. Proteus软件仿真技术
5.1 Proteus仿真软件基础
5.1.1 软件界面与功能介绍
Proteus 是一款流行的电路仿真软件，它允许工程师和爱好者在不需要实际搭建电路的情况下进行电路设计和测试。其界面设计直观、易于使用，主要分为以下几个部分：项目管理器、原理图编辑器、PCB布局编辑器、仿真控制窗口以及库管理器。项目管理器用于管理当前项目的所有文件；原理图编辑器是设计电路的起点，可以在此添加元件、连接线路；PCB布局编辑器用于将原理图转换成印刷电路板；仿真控制窗口则控制仿真过程的运行和停止。
5.1.2 仿真环境的搭建与配置
在Proteus中搭建仿真环境需要遵循以下步骤：
- 启动Proteus并创建新的项目。
- 通过库管理器搜索并添加所需的元件，如DS18B20温度传感器、单片机、LCD显示模块等。
- 在原理图编辑器中放置元件，并使用绘线工具连接元件的引脚。
- 双击元件或在属性栏中设置元件参数，如电阻值、晶振频率等。
- 创建仿真控制面板，设置初始条件和仿真参数。
- 开始仿真，并通过虚拟仪器观察电路的工作状态和输出结果。
5.2 Proteus在温度测量中的应用
5.2.1 DS18B20模型仿真
在Proteus中仿真DS18B20传感器的工作过程，需要执行以下操作：
- 在库管理器中找到并添加DS18B20的模型。
- 将DS18B20模型放置在原理图中，并连接到单片机相应的数据线上。
- 配置单片机与DS18B20之间的通信协议，包括时序和数据格式。
- 添加电源和地线，确保每个元件都正确供电。
- 启动仿真并编写控制程序，发送温度转换命令和读取温度数据。
- 观察仿真结果，验证温度读取是否准确。
5.2.2 LCD显示模块仿真
仿真LCD显示模块的步骤如下：
- 在库管理器中搜索并选择1602 LCD显示模块。
- 将LCD模块放置在原理图中，并连接至单片机的适当端口。
- 根据LCD的引脚定义，正确连接电源、对比度调节、背光以及数据和控制信号线。
- 编写程序来初始化LCD，并发送字符显示指令。
- 运行仿真观察LCD上显示的信息是否正确。
- 可以使用虚拟示波器和逻辑分析仪等工具来监视LCD的数据线和控制信号。
5.3 仿真与实际电路对比分析
5.3.1 仿真结果验证
通过Proteus软件的仿真可以快速验证电路设计的正确性。仿真结果的验证需要仔细对照仿真输出与预期设计目标是否一致。这包括检查：
- 电路的逻辑功能是否符合设计要求；
- 数字信号的时序是否准确；
- 模拟信号的波形是否符合预期；
- 传感器数据读取的准确性。
5.3.2 仿真与实际的差异及调整
在将仿真结果与实际电路进行比较时，可能会发现以下差异：
- 实际电路中的元件特性可能与仿真模型略有不同，例如在实际电路中元件可能受到电源噪声的影响；
- PCB布局和布线可能引入寄生电容和电感，影响电路性能；
- 实际温度环境对传感器的影响，在仿真中难以完全模拟。
根据上述差异，可能需要调整电路设计、优化PCB布局，或修改程序代码以适应实际工作环境。仿真提供了一个很好的起点，但实际测试仍然不可或缺。在开发过程中，不断迭代仿真和实际测试可以帮助我们接近最终的设计目标。
6. 多点温度测量系统设计与实施
6.1 系统设计需求与方案
6.1.1 系统需求分析
在构建一个多点温度测量系统时，首要步骤是进行详尽的需求分析。考虑到实际应用场景，可能需要对多个环境进行实时监测，如温室、仓库、数据中心等。因此，系统设计需要满足以下核心需求：
- 实时性 ：系统应能实时监测并显示温度变化。
- 准确性 ：温度数据的读取必须具备高精度和高可靠性。
- 扩展性 ：系统设计应易于扩展，便于接入更多传感器。
- 用户界面友好 ：系统应提供简洁明了的用户界面，方便操作者理解数据并作出相应措施。
- 网络功能 ：系统应支持网络通信，将数据传输至监控中心或云平台。
针对这些需求，设计一个模块化和可扩展的系统架构显得尤为重要。模块化设计可以简化单个模块的测试和维护工作，而可扩展性则保证了系统随需求增加而升级的灵活性。
6.1.2 系统方案规划
基于上述需求分析，我们可以规划一个包含传感器网络、数据采集单元、处理与显示单元以及通信模块的系统方案。以下是对每个部分的简要说明：
- 传感器网络 ：多个DS18B20温度传感器分布在不同的监测点，通过单总线技术与中央处理单元相连。
- 数据采集单元 ：负责收集所有传感器的数据，进行初步处理，并将数据传递给主控制器。
- 处理与显示单元 ：接收处理单元的温度数据，并将其显示在LCD屏幕上。同时，处理单元执行数据记录和错误处理。
- 通信模块 ：将处理过的数据通过网络传输至远程服务器或云平台进行进一步分析或存储。
为了实现这个系统，我们需要进一步详细设计每个单元的工作原理、硬件选择、软件编程以及它们之间如何协同工作。接下来的章节会介绍构建多点传感器网络和系统测试评估的具体步骤。
7. 温度数据的可视化与远程监控
在温度监控系统中，数据的可视化和远程监控是核心功能之一，它们可以为用户提供直观的信息展示，并允许用户即使远离现场也能监控温度变化。本章将深入探讨温度数据的可视化实现方法和远程监控技术。
7.1 温度数据可视化基础
可视化是将数据以图形的方式展示出来，便于用户快速理解数据的含义。在温度监控系统中，可视化可以简化复杂的温度数据，使其更易于理解和分析。
7.1.1 数据可视化工具介绍
数据可视化工具能够将采集到的温度数据转换成图表或图形。例如，可以使用JavaScript库如Chart.js或D3.js来实现数据的动态可视化。
7.1.2 温度数据可视化的设计原则
为了确保可视化效果能够准确传达温度信息，需要遵循几个设计原则，如保持简洁性、确保易读性以及使用对比和颜色编码等。
7.1.3 可视化示例代码
以下是一个简单的使用Chart.js库的温度数据可视化示例代码：
Temperature Visualization
Temperature Monitoring
7.2 远程监控系统实现
远程监控系统允许用户通过网络从远程位置访问温度数据。这种功能通常通过创建一个网络服务器实现，用户可以通过网页或应用程序访问监控界面。
7.2.1 网络服务器搭建
搭建网络服务器需要选择合适的后端技术栈，例如使用Node.js搭配Express框架。
7.2.2 实时数据传输技术
为了实现实时数据传输，通常使用WebSocket或HTTP长轮询技术。这可以确保服务器能够及时向客户端推送温度数据。
7.2.3 远程监控界面设计
远程监控界面设计需要包括实时数据展示、历史数据图表、报警设置等元素。可以使用HTML、CSS和JavaScript等前端技术进行界面开发。
7.2.4 安全性考虑
远程监控系统需要考虑安全性，包括数据传输加密、用户身份验证等，以防止未授权访问。
7.3 系统集成与测试
在温度数据可视化和远程监控功能开发完成后，需要进行系统集成测试，确保各部分能够协同工作。
7.3.1 系统集成步骤
系统集成需要按计划进行，遵循一定的步骤，包括硬件连接、软件集成、接口调试等。
7.3.2 测试计划与执行
制定测试计划，包括功能测试、性能测试、安全测试等，并按照测试用例执行测试。
7.3.3 问题修复与优化
根据测试结果修复发现的问题，并根据反馈进行性能优化。
通过本章的学习，您将掌握温度数据的可视化设计原则、远程监控系统的实现方法以及系统集成与测试的基本流程，为构建一个高性能、易用的温度监控系统打下坚实的基础。
