C#编程实现串口通信与Modbus协议及CRC校验
本文还有配套的精品资源，点击获取
简介：本主题深入探讨了C#环境下实现串口通信及调试软件，以及遵循CRC Modbus通信规范的实践。首先介绍了串口通信的基础理论，包括常用接口标准和参数设置。随后，提供了C#中使用SerialPort类读取串口数据的实例代码，展示了如何配置串口参数和监听数据接收事件。串口调试软件的介绍帮助开发者在开发过程中测试和验证通信协议的正确性。此外，详细解释了Modbus协议的基本结构和CRC校验机制，以确保数据交换的准确性和可靠性。通过学习这些内容，开发者能掌握串口通信的关键技术和方法，对工业自动化和嵌入式系统中的通信应用有着重要的意义。
1. 串口通信基础理论
串口通信的工作原理
串口通信，又称串行通信，是计算机与外围设备之间通过串行接口（Serial Interface）进行数据交换的一种方式。在串口通信中，数据按位顺序逐个发送，每一位数据都占用相同的时间长度，这种通信方式简化了电路设计，降低了成本。
串口通信的数据传输是通过TTL（Transistor-Transistor Logic）电平或者RS-232（推荐标准232）电平实现的。其中，RS-232电平利用正负电压来表示二进制数据中的"1"和"0"，其电平范围通常在-15V到+15V之间。而TTL电平则使用0V和+5V来表示，广泛应用于计算机内部通信。
串口通信的优点在于硬件结构简单，成本较低，且易于实现。其缺点是传输速率相对较低，且在长距离传输中易受到干扰。
应用场景分析
在实际应用中，串口通信广泛应用于工业控制系统、嵌入式系统、计算机外设通信等领域。例如，从计算机与调制解调器的通信，到打印机和计算机的数据交换，再到智能仪表和PLC（可编程逻辑控制器）的数据采集，都可以见到串口通信的身影。
在嵌入式系统中，串口通信更是基础中的基础。许多微控制器都提供了串口接口，为开发者提供了方便的数据输入输出方式。在物联网发展的今天，串口通信依旧在传感器数据收集、设备管理等环节发挥着重要作用。
串口通信硬件连接方式
串口通信硬件连接方式主要有两种：直通串口和交叉串口。直通串口连接方式为发送（TX）到接收（RX），接收（RX）到发送（TX），适用于大多数现代设备。
而交叉串口连接，发送端的TX连接到接收端的RX，而发送端的RX连接到接收端的TX，这种连接方式一般用于老旧设备或特殊场合。了解这两种连接方式对于配置和维护串口通信环境至关重要。
在后续章节中，我们将深入探讨如何在软件层面实现串口通信，以及在C#编程环境下如何进行数据读取和处理。
2. C#读取串口数据实例
2.1 C#中串口通信的基本操作
串口通信是计算机与外部设备之间交换数据的重要方式。在C#中，通过System.IO.Ports命名空间下的SerialPort类，开发者可以方便地实现串口数据的读取和发送。本节将深入探讨串口初始化与配置、打开与关闭串口这两个基础操作。
2.1.1 串口初始化与配置
在C#中，初始化和配置串口是实现串口通信的第一步。SerialPort类提供了一系列属性用于配置串口参数，包括波特率、数据位、停止位和校验位等。
下面是一个初始化与配置串口的示例代码：
SerialPort mySerialPort = new SerialPort();
// 设置串口名称
mySerialPort.PortName = "COM3";
// 设置波特率
mySerialPort.BaudRate = 9600;
// 设置数据位数
mySerialPort.DataBits = 8;
// 设置奇偶校验位
mySerialPort.Parity = Parity.None;
// 设置停止位数
mySerialPort.StopBits = StopBits.One;
// 设置数据流的控制方式
mySerialPort.Handshake = Handshake.None;
// 设置读取超时时间
mySerialPort.ReadTimeout = 2000;
// 设置写入超时时间
mySerialPort.WriteTimeout = 500;
mySerialPort.DataReceived += new SerialDataReceivedEventHandler(DataReceivedHandler);
mySerialPort.Open();
在此代码中，我们首先创建了一个SerialPort对象。接着，分别设置了串口的名称、波特率、数据位、校验位、停止位等参数。之后，我们通过 DataReceived 事件来处理接收到的数据。最后，我们打开串口进行通信。
2.1.2 打开与关闭串口
打开串口的操作非常直接。如上述示例中所展示，只需调用 mySerialPort.Open() 方法即可。而关闭串口则需要调用 mySerialPort.Close() 方法。
// 打开串口
mySerialPort.Open();
// ...
// 关闭串口
mySerialPort.Close();
打开串口后，SerialPort类将连接到指定的串口，并开始监听数据。关闭串口将结束这种监听状态，并释放串口资源。
接下来，我们将在第三节中探讨如何进行串口的数据读取与处理，以及异常处理和资源管理。
2.2 数据读取与处理
在串口通信中，数据读取是接收外部设备发送的数据并进行处理的关键步骤。C#的SerialPort类提供了多种方法来读取数据，其中最常用的是 ReadLine() 和 Read() 方法。此外，从串口读取的数据通常是字节流，因此需要将其转换为字符串或其他格式以便进一步处理。
2.2.1 字符串与字节流的转换
在C#中，数据通常以字符串或字节流的形式进行读写。当从串口读取数据时，我们得到的是字节流，通常需要将其转换为字符串以便于后续处理。反之，当需要发送数据时，则需要将字符串转换为字节流。
下面是一个简单的字符串与字节流转换的示例：
// 从串口读取数据，并转换为字符串
string data = mySerialPort.ReadLine();
// 将字符串转换为字节流发送至串口
byte[] buffer = Encoding.ASCII.GetBytes(data);
mySerialPort.Write(buffer, 0, buffer.Length);
在此示例中，我们使用 ReadLine() 方法从串口中读取一行数据，并通过 Encoding.ASCII.GetBytes() 方法将字符串转换为字节流。
2.2.2 二进制数据的处理与解析
在很多情况下，从串口读取的数据是二进制格式的。要处理这些数据，我们首先需要将字节流读取到一个字节数组中，然后根据需要对这些字节进行解析和处理。
// 从串口读取二进制数据到字节数组
byte[] buffer = new byte[mySerialPort.BytesToRead];
mySerialPort.Read(buffer, 0, buffer.Length);
// 将字节数组转换为对应的数值类型
int value = BitConverter.ToInt32(buffer, 0);
在此示例中，我们首先使用 Read() 方法从串口读取了指定数量的字节到 buffer 数组中。然后，我们使用 BitConverter.ToInt32() 方法将字节流转换为一个整数值。
在下一节中，我们将深入了解异常处理与资源管理，保证串口通信过程中的稳定性与安全性。
2.3 异常处理与资源管理
在进行串口通信时，错误处理和资源管理是不容忽视的重要环节。良好的异常处理机制可以避免程序在遇到意外情况时崩溃，同时合理的资源管理确保了系统稳定运行，防止资源泄露。
2.3.1 异常捕获与处理策略
串口通信过程中，可能会遇到多种异常情况，如设备不可用、读写超时、数据格式错误等。因此，合理捕获并处理这些异常是非常必要的。
try
{
// 尝试进行串口操作
mySerialPort.WriteLine("Command");
}
catch (TimeoutException ex)
{
// 处理超时异常
Console.WriteLine("Timeout: " + ex.Message);
}
catch (IOException ex)
{
// 处理IO异常
Console.WriteLine("IO Error: " + ex.Message);
}
catch (Exception ex)
{
// 处理其他异常
Console.WriteLine("Unexpected Error: " + ex.Message);
}
在此代码中，我们使用try-catch块来捕获可能发生的异常，并通过不同的catch块来处理不同的异常情况。
2.3.2 资源释放与线程安全
在串口通信中，资源释放和线程安全同样是重要考虑。确保在适当的时候释放串口资源，并且在多线程环境下安全地访问串口是提高程序稳定性的关键。
// 确保串口被关闭
if (mySerialPort != null && mySerialPort.IsOpen)
{
mySerialPort.Close();
}
上述代码确保了即使在发生异常的情况下，串口资源也能被正确释放。此外，对于多线程环境，开发者需要利用线程同步机制（如lock关键字）来确保对串口的访问是线程安全的。
private readonly object _locker = new object();
// 在访问串口时，使用lock语句确保线程安全
lock (_locker)
{
// 访问串口
}
在本节中，我们探讨了串口通信中的基本操作，包括初始化、配置、打开与关闭串口，以及数据读取与处理。同时，我们强调了异常处理与资源管理的重要性，并提供了相关的代码示例。在下一章节中，我们将进一步了解串口调试软件的使用方法，帮助开发者更有效地进行开发和调试。
3. 串口调试软件使用
3.1 串口调试软件概述
3.1.1 调试软件的选择与安装
串口调试软件在开发过程中扮演着至关重要的角色，它帮助开发者验证串口通信协议的正确性，检查和修改数据流，以及模拟不同的设备行为。市场上存在多种串口调试工具，例如PuTTY、RealTerm、Tera Term以及一些专门的工业级软件如Advanced Serial Port Monitor等。在选择串口调试软件时，应考虑以下因素：
- 功能完整性： 软件是否提供了所需的所有调试功能，如串口数据捕获、发送、脚本自动控制等。
- 易用性： 用户界面是否直观，操作是否便捷。
- 社区支持： 是否有活跃的开发者社区和文档支持，方便获取帮助和最佳实践。
- 跨平台兼容性： 特别是在不同操作系统间的工作兼容性，如Windows和Linux。
选择合适的软件后，通常的安装过程是下载安装包，双击运行安装向导并遵循提示完成安装。对于某些专业级软件可能需要额外的安装步骤，例如注册组件或添加环境变量。
3.1.2 软件界面与基本操作
大多数串口调试软件提供了相似的基本功能，但界面布局和设计可能略有不同。我们以PuTTY为例，介绍如何操作基本功能。
首先，启动PuTTY后会显示一个配置界面。在"Serial"选项卡中，可以配置目标串口和相关参数，例如端口号、波特率和数据位等。设置完毕后，点击"Open"按钮，PuTTY将打开一个串口会话窗口。
在串口会话窗口中，用户可以发送数据到串口设备，并且查看从串口返回的数据。例如，可以手动输入文本并按下"回车"键发送，或者使用PuTTY内置的复制粘贴功能。所有接收到的数据都会显示在下方的窗口中，方便开发者检查数据格式和内容。
Mermaid流程图：PuTTY串口会话操作流程
graph LR
A[打开PuTTY] --> B[配置串口参数]
B --> C[点击Open]
C --> D[进入串口会话窗口]
D --> E[手动发送数据]
D --> F[使用复制粘贴发送数据]
E --> G[查看返回的数据]
F --> G
3.2 调试工具的高级功能
3.2.1 数据捕获与分析
串口调试工具的一个核心功能是数据捕获与分析，它允许用户实时观察通过串口传输的数据。大部分串口调试工具都提供数据捕获功能，通常有以下几种模式：
- 连续模式： 实时捕获并显示所有通过串口的数据，不进行任何筛选。
- 过滤模式： 用户可以设置过滤条件，只显示符合特定条件的数据。
- 记录模式： 可以保存捕获的数据到文件，方便后期分析或记录测试过程。
示例代码：使用PuTTY捕获数据
在使用PuTTY捕获数据时，可以在"Logging"选项卡中设置记录选项。可以指定要保存的文件格式（如.txt或.csv），记录的内容和存储路径。
Session -> Logging -> All session output -> File name: path_to_log_file.txt
3.2.2 波特率与数据位的调试
串口通信的波特率和数据位参数对于正确解码数据流至关重要。调试工具通常允许用户动态修改这些参数，以模拟不同的设备配置。
在PuTTY的"Serial"选项卡中，用户可以设置"Speed"（波特率）、"Data bits"（数据位）、"Stop bits"（停止位）和"Parity"（奇偶校验）。更改这些设置后，软件会立即应用这些参数，而无需重启串口会话。
3.2.3 模拟发送数据
除了捕获数据外，串口调试工具还应支持发送数据。这允许开发者模拟从设备或传感器发送数据到接收端。
在PuTTY中，可以使用"Send"功能来发送数据。可以选择"ASCII"、"ANSI"、"Hex"等多种数据格式进行发送。这对于测试接收端的数据解析逻辑非常有用。
Send -> Data -> ASCII, ANSI, Hex, ...
示例代码：模拟发送数据
假设要发送一串简单的十六进制数据给设备，可以按照以下步骤操作：
Send -> Data -> Hex -> 输入数据如 01 02 03 04
发送完毕后，开发者可以在串口会话窗口中查看设备的响应，验证其是否正确处理了发送的数据。
在下一章节，我们将深入探讨Modbus通信协议，这是一种在工业自动化领域广泛使用的协议。

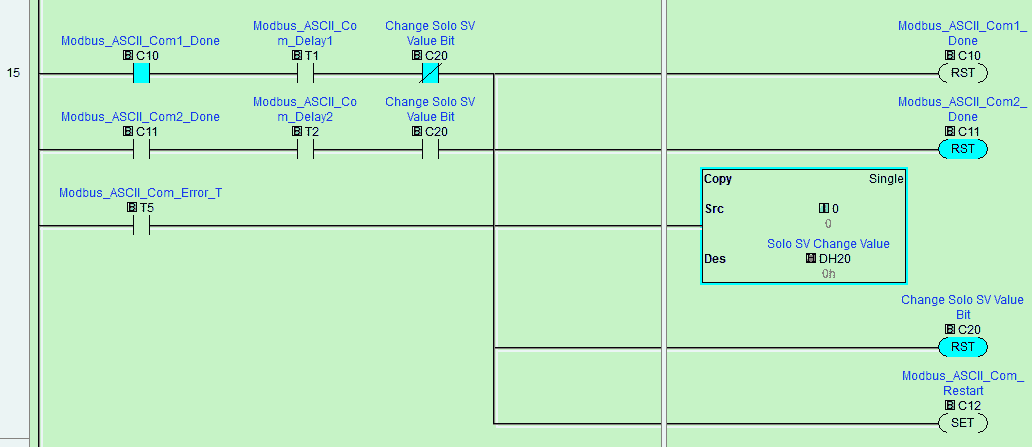

4. Modbus通信协议详解
4.1 Modbus协议基础
Modbus协议自1979年发布以来，已成为工业自动化领域中应用最为广泛的通信协议之一。它是一个应用于电子控制器的开放性、简单的通信协议。本节将详细介绍Modbus协议的历史与发展、Modbus RTU模式以及Modbus TCP模式。
4.1.1 Modbus协议的历史与发展
Modbus协议由Modicon公司开发，最初用于PLC（可编程逻辑控制器）之间的通信。由于其简单性、开放性和可靠性，迅速成为了工业自动化通信协议的工业标准之一。随着时间的推移，Modbus协议经历了多个版本的更新，以满足更多应用需求。目前，Modbus协议分为两大类：Modbus RTU和Modbus TCP。
4.1.2 Modbus RTU模式解析
Modbus RTU（Remote Terminal Unit）模式是一种基于二进制的协议，适用于通过串行链路的通信。它采用主从架构，可以在一个总线上有多个从设备，由主设备控制数据的流向。每个从设备有唯一的地址，主设备通过地址来指定通信的从设备。RTU模式下数据的传输是以帧为单位，每个帧包含设备地址、功能码、数据和一个错误检测码（CRC）。
4.1.3 Modbus TCP模式解析
随着网络技术的发展，Modbus TCP模式应运而生。它是Modbus RTU协议的网络版本，利用TCP/IP协议栈进行数据传输。在Modbus TCP中，每个消息都作为TCP/IP协议的一个数据包发送。与RTU模式不同，TCP模式下不需要额外的错误检测码，因为TCP已经提供了可靠的数据传输服务，包括错误检测和流量控制。
4.2 在C#中实现Modbus协议
实现Modbus协议可以使用各种编程语言，但C#由于其对面向对象编程和网络编程的良好支持，成为了实现该协议的理想选择。接下来，本节将介绍如何在C#中搭建Modbus通信框架、实现读写操作，以及异常处理与状态监控。
4.2.1 Modbus通信框架的搭建
在C#中搭建Modbus通信框架首先需要选择合适的库或编写基础代码来支持Modbus协议。市面上有多种开源和商业库可用，例如NModbus、EasyModbus等。使用这些库可以大大简化Modbus协议的实现过程。以下是使用NModbus库进行Modbus通信框架搭建的基本步骤：
- 引入NModbus库到你的项目中。
- 创建ModbusMaster或ModbusClient对象来实现通信。
- 配置对象参数，如端口号、从设备地址等。
- 使用相应的函数调用来发送请求并接收响应。
// 示例代码：使用NModbus库创建Modbus TCP 客户端
using Modbus.Device; // 引入NModbus库
// 创建一个Modbus TCP 客户端实例
using (var client = new ModbusIpMaster(new IPEndPoint(IPAddress.Parse("192.168.0.100"), 502)))
{
// 使用client进行读写操作
}
4.2.2 读写操作的实现
读写操作是Modbus通信的核心。Modbus提供了多种功能码来支持对不同数据类型（如线圈、离散输入、保持寄存器、输入寄存器）的读写操作。以下是使用NModbus进行读写操作的一个基本示例：
// 读取保持寄存器
short[] readResults = client.ReadHoldingRegisters(1, 10); // 读取起始地址为1的10个保持寄存器
// 写入保持寄存器
bool[] writeResults = client.WriteMultipleRegisters(1, new ushort[] {1, 2, 3, 4}); // 向起始地址为1的寄存器中写入数组
4.2.3 异常处理与状态监控
Modbus通信过程中可能会遇到多种异常情况，如网络中断、设备故障等。因此，实现良好的异常处理和状态监控机制是必须的。这可以通过try-catch语句实现，如下所示：
try
{
// 尝试进行Modbus读写操作
}
catch (Exception ex)
{
// 异常处理，记录日志或者进行异常提示等
}
另外，状态监控通常需要周期性地检查从设备的状态，确保通信的稳定性和数据的准确性。可以通过定时器或者其他异步机制来实现状态检查逻辑。
通过以上章节的分析和代码示例，我们可以看到Modbus协议在工业自动化领域的应用是如此广泛且重要。搭建通信框架、实现读写操作以及进行异常处理和状态监控是实现Modbus通信的基础。在下一节中，我们将深入探讨CRC校验机制和其在C#中的实现，以进一步确保数据传输的准确性和可靠性。
5. CRC校验机制与实现
5.1 CRC校验基本原理
5.1.1 CRC校验的概念与作用
循环冗余校验（CRC）是一种根据数据内容计算出一个短固定位数校验值的方法。CRC广泛应用于网络数据传输和存储设备中，用以检测数据在传输或写入过程中是否发生错误。其基本思想是利用线性编码理论，在数据后添加一个校验码，接收端通过相同的计算方法对收到的数据进行校验，如果计算结果与发送的校验码一致，表明数据在传输过程中未发生错误。
在串口通信中，CRC校验提供了一种错误检测机制，它可以有效地检测出数据在传输过程中出现的单个和多个位错误，以及突发错误的片段。利用CRC校验，可以大大提高数据传输的准确性和可靠性。
5.1.2 常见的CRC算法介绍
有许多不同的CRC算法，每种算法都有其特定的生成多项式。不同的生成多项式会导致不同的CRC校验码。常见的CRC算法包括CRC-8, CRC-16, CRC-32等，其中数字表示校验码的长度（以位为单位）。例如，CRC-16使用16位的校验码，能够提供较高的错误检测能力。
每种CRC算法有其适用场景，例如CRC-16广泛应用于工业设备通信，而CRC-32则常用于网络传输。选择合适的CRC算法需要根据数据传输的可靠性和性能要求进行权衡。
5.2 CRC校验的C#实现
5.2.1 CRC算法的C#代码实现
在C#中实现CRC算法可以通过以下步骤进行：
- 定义生成多项式。
- 对数据进行移位运算，并与生成多项式进行异或操作。
- 循环处理直到所有数据处理完毕。
- 结果就是CRC校验码。
下面给出一个简单的CRC-16算法实现示例：
public static ushort CalculateCRC16(byte[] data, ushort polynomial = 0xA001)
{
ushort crc = 0xFFFF; // 初始值
for (int i = 0; i < data.Length; i++)
{
crc ^= (ushort)(data[i] << 8); // 将数据与CRC寄存器的高八位异或
for (int j = 0; j < 8; j++)
{
if ((crc & 0x8000) != 0)
crc = (ushort)((crc << 1) ^ polynomial);
else
crc <<= 1;
}
}
return crc;
}
这段代码中， CalculateCRC16 函数接受数据字节数组和可选的生成多项式作为参数，返回计算得出的CRC-16校验码。其中， crc 变量用于存储中间计算值，数据每处理8位就进行一次异或操作和位移。
5.2.2 CRC校验在串口通信中的应用
在串口通信中，CRC校验常用于数据完整性检测。数据发送端在发送数据前计算CRC校验码并附加在数据包后，接收端收到数据后重新计算CRC校验码，并与发送端附加的校验码进行比较。如果两者相符，则数据正确无误；否则表明数据传输过程中发生了错误。
CRC校验的实现可以集成到串口通信库中，也可以手动实现并在数据传输前后分别调用。下面是一个如何在串口通信中使用CRC校验的示例：
public void SendDataWithCRC(byte[] data)
{
ushort crc = CalculateCRC16(data);
// 将数据和CRC校验码组合成一个数组
byte[] messageToSend = new byte[data.Length + 2];
Array.Copy(data, messageToSend, data.Length);
messageToSend[data.Length] = (byte)(crc >> 8); // CRC校验码的高八位
messageToSend[data.Length + 1] = (byte)(crc & 0xFF); // CRC校验码的低八位
// 发送数据
serialPort.Write(messageToSend, 0, messageToSend.Length);
}
在这个示例中， SendDataWithCRC 函数将传入的字节数组数据附加CRC校验码后通过串口发送。首先计算数据的CRC校验码，然后将这个校验码附加到数据末尾，并调用串口的 Write 方法发送整个数据包。
通过在发送和接收端都实现CRC校验，可以有效减少数据传输错误的发生，保证通信的可靠性。这对于那些对数据完整性和准确性要求极高的应用场景尤为重要，如工业自动化控制、医疗设备通信等。
在下一章节中，我们将通过一个实际案例，进一步展示如何综合运用C#读取串口数据、使用串口调试软件以及CRC校验等技术，解决一个具体的串口通信问题。
6. 综合实践案例分析
6.1 案例背景与需求分析
6.1.1 实际项目案例介绍
在本节中，我们将引入一个具体的应用场景，即一个工业环境中的自动化控制系统，该系统需要通过串口与多个传感器进行通信，以获取实时数据并作出相应的控制决策。此案例中，系统使用C#语言开发，并通过串口通信协议实现与传感器的通信。同时，考虑到数据传输的准确性与完整性，系统还需要对通信数据进行CRC校验，并利用Modbus协议来保证数据的正确解析。
6.1.2 功能需求与技术难点
在案例的需求分析阶段，我们确定了以下几个关键点： - 实时获取传感器数据并进行处理。 - 保证数据传输的准确性和可靠性。 - 处理不同种类的传感器数据，并将数据格式化为统一的数据类型。 - 对整个通信过程进行监控，包括错误检测与异常处理。
本案例的技术难点包括： - 如何在C#中稳定地实现串口通信。 - 实现高效的CRC校验算法。 - 准确实现Modbus协议，保证数据的正确解析。 - 系统性能优化，确保系统稳定运行。
6.2 系统设计与实现
6.2.1 系统架构设计
在系统架构设计方面，本案例采用三层架构模式，包括数据访问层（DAL）、业务逻辑层（BLL）和表示层（UI）。数据访问层负责与硬件设备直接通信，业务逻辑层负责处理业务逻辑，表示层则与用户进行交互。通信部分位于数据访问层，所有数据的读写操作都通过这一层来完成。
6.2.2 通信协议的具体实现
在此案例中，我们决定使用Modbus RTU模式进行串口通信。以下是实现Modbus RTU通信的关键步骤：
- 初始化串口配置，设置波特率、数据位、停止位等参数。
- 使用C#的
SerialPort类打开串口并配置。 - 根据Modbus协议构造请求帧，包括设备地址、功能码、数据寄存器地址及数量等。
- 发送请求帧到传感器，并监听响应帧。
- 校验响应帧的有效性，包括CRC校验。
- 解析响应数据，并将解析结果传递给上层业务逻辑进行处理。
代码示例：
using System.IO.Ports;
using System.Text;
public class ModbusSerialPortCommunication
{
private SerialPort _serialPort;
public ModbusSerialPortCommunication(string portName, int baudRate)
{
_serialPort = new SerialPort(portName, baudRate);
}
public void Open()
{
_serialPort.Open();
}
public void Close()
{
_serialPort.Close();
}
public byte[] ReadData(byte slaveAddress, ushort startAddress, ushort numInputs)
{
// 构造Modbus RTU请求帧
byte[] request = new byte[8] { slaveAddress, 0x03, (byte)(startAddress >> 8), (byte)startAddress, (byte)(numInputs >> 8), (byte)numInputs, CalculateCRC(request) };
// 发送请求帧
_serialPort.Write(request, 0, request.Length);
_serialPort.BaseStream.Flush();
// 读取响应帧并进行CRC校验
byte[] response = new byte[_serialPort.BytesToRead];
_serialPort.Read(response, 0, response.Length);
if (IsValidResponse(response))
{
// 处理响应数据
return ExtractResponseData(response);
}
return null;
}
private bool IsValidResponse(byte[] response)
{
return CalculateCRC(response) == 0; // CRC校验结果应为0
}
private byte[] ExtractResponseData(byte[] response)
{
// 提取响应数据部分，排除设备地址、功能码和CRC校验码
byte[] data = new byte[response.Length - 3];
Array.Copy(response, 1, data, 0, data.Length);
return data;
}
private byte CalculateCRC(byte[] data)
{
// 这里应包含CRC计算逻辑
// 返回计算后的CRC校验码
}
}
6.3 测试与优化
6.3.1 功能测试与问题调试
在功能测试阶段，我们需要进行以下操作： - 对每个功能模块进行单元测试，确保其独立工作的可靠性。 - 进行集成测试，验证不同模块之间的交互是否顺畅。 - 使用串口调试软件模拟传感器发送数据，检查数据的正确解析及处理。 - 执行压力测试和稳定性测试，以模拟长时间运行下的系统表现。
6.3.2 系统性能的优化策略
优化策略包括： - 优化CRC校验算法，减少计算时间。 - 精简串口通信的数据包，减少不必要的数据传输。 - 对串口读取进行异步处理，提高程序响应速度。 - 在系统异常处理中添加日志记录，便于调试和问题追踪。
通过以上分析和实践步骤，本章带领读者将前面章节的理论知识和实践技巧结合起来，实现了一个工业自动化控制系统中的C#串口通信和数据处理的真实案例。通过这个案例，读者可以更加深入地理解如何在实际项目中应用相关技术，以解决复杂的通信和数据处理问题。
