CSS集群

CSS集群交换机系统，又叫集群，是将含有集群特性的交换机设备逻辑的组成一台交换设备。
CSS特征：
交换机多虚一：堆叠交换机对外表现为一台逻辑交换机，控制平面合一，统一管理。
转发平面合一：堆叠内转发平面合一，转发信息共享并实时同步。
跨设备链路聚合：堆叠内的设备连接下游端口的被聚合为一个Eth-trunk端口并形成互联。
CSS与istack的区别为：CSS为框式交换机的堆叠，istack为盒式交换机的堆叠。二者都可被成为堆叠，只是叫法不同，但功能都相同。

通过交换机的集群，可以实现网络高可靠性和大数据量的转发，并可以简化网络设备。
高可靠性、强大的网络扩展能力、简化网络配置和管理CSS也分为主交换机，备交换机，集群ID，集群优先级（大优）。但是CSS集群只能含有一主一备两台交换机。
CSS集群的建立：所有集群设备完成配置—所有设备断电—连接集群线缆—所有设备通电—集群系统自动生成
集群系统的建立：角色选举—版本同步—配置同步—配置备份
角色选举：当一台集群设备启动以后自动成为主交换机。
若两台设备同时启动，则集群优先级高的交换机成为主交换机；若集群优先级相同时，则MAC地址小的交换机成为主交换机；
若MAC地址和优先级相同时，则集群ID小的交换机成为主交换机。
版本同步：集群具有自动加载系统应用的功能，待组成的集群交换机不需要相同的软件版本，只需要软件之间相互兼容。当主交换机选举完成以后，若备交换机的版本和主不同时，则自动下载主交换机的软件版本。然后新的软件重新启动并自动加入集群。
配置备份：当非集群的交换机集群以后，会自动在非集群状态下的文件后缀名加上.bak后缀名进行备份。当退出集群后只需要将后缀名删除并将其指定为下一次启动集群时的启动文件，然后重新启动交换机即可。
CSS集群连接方式：集群卡集群连接（专用集群口和专用集群线缆）、普通业务卡集群连接（普通的业务口和集群线缆）。
物理成员端口：成员交换机之间用于集群连接的普通业务口。该端口用于转发业务报文或成员交换机之间的集群协议报文
逻辑集群接口：将物理成员端口绑定，每台集群交换机支持两个逻辑集群端口。
集群分裂：当配置完成的集群建立后，系统主用主控板和系统备用主控板定时发送心跳报文用来维护集群系统状态，当集群出现集群线缆、主控板、集群卡等发生故障或者一台交换机下电或者重启导致两台框式交换机失去通信时。当心跳报文超时（超时时间为八秒），集群系统将会分裂为两个单框集群系统。集群分裂后，由于配置着相同的配置，所以会产生两个ＭＡＣ地址和IP地址相同的集群系统，故需要进行MAC地址和IP地址的冲突检测。
多主检测MAD是一种检测和处理集群分裂的协议
Eth-trunk和E-trunk的区别
Eth-trunk是在同一台设备进行链路聚合
E-trunk实现的是跨设备之间的链路聚合的机制，是可以进行多台设备的链路聚合实现设备级的备份。

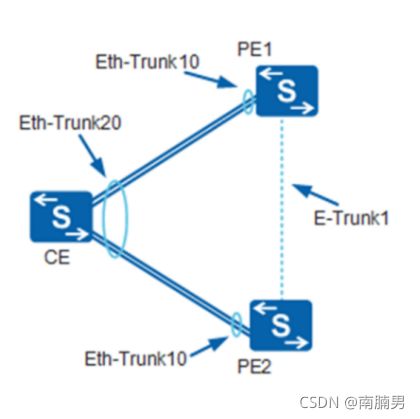

如图所示CE上配置Eth-Trunk聚合接入PE1 PE2，当PE1结点断开时，链路会切换到CE与PE2的链路，从而实现设备级的保护。
