STM32F103C8T6芯片引脚定义及功能介绍

引言

STM32F103C8T6是STMicroelectronics公司推出的一款基于ARM Cortex-M3内核的微控制器，广泛应用于嵌入式系统设计中。本文将详细介绍STM32F103C8T6的引脚定义和功能，以及如何通过代码示例来操作这些引脚。

1. 引脚图片与定义图

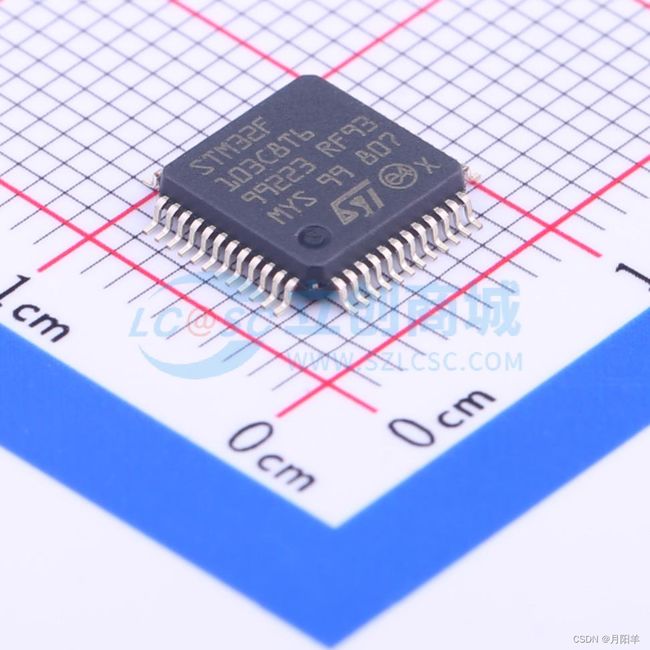

STM32F103C8T6芯片的引脚布局紧凑，具有多种功能。以下是该芯片的引脚图片和定义图，以帮助读者直观地了解其布局。

2. 引脚功能介绍

2.1 引脚定义图解释

STM32F103C8T6的引脚具有多种功能，包括电源引脚、输入输出引脚、特殊功能引脚等。以下是一些关键引脚的功能解释：

• VBAT：备用电源引脚，用于在系统断电时为RTC时钟和备份寄存器供电。
• PC13-TAMPER-RTC：具有保护数据的功能，可以用于安全相关的应用。
• 晶振输入：3-6号引脚用于外部晶振输入，提供时钟信号。
• NTST：复位引脚，用于系统复位。

2.2 常用功能引脚

STM32F103C8T6提供了多个通用I/O引脚，这些引脚可以配置为不同的功能，如输入/输出、外部中断、模拟输入等。以下是一些常用的功能引脚：

• PA0-PA15：16个通用I/O引脚。
• PB0-PB15：16个通用I/O引脚。
• PC13-PC15：3个通用I/O引脚。

2.3 特殊功能引脚

除了通用I/O引脚外，STM32F103C8T6还具有一些特殊功能引脚，如USART、I2C、SPI等通信接口的引脚。

• USART：串行通信接口，如PA9/PA10用于USART1的TX/RX。
• I2C：用于I2C通信的引脚，如PB10/PB11用于I2C2的SCL/SDA。
• SPI：用于SPI通信的引脚，如PA4-PA7用于SPI1的NSS/SCK/MISO/MOSI。

3. 代码示例

以下是一些简单的代码示例，展示如何使用STM32F103C8T6的引脚。

3.1 初始化GPIO

#include "stm32f10x_gpio.h"

void GPIO_Configuration(void) {
    GPIO_InitTypeDef GPIO_InitStructure;

    // 使能GPIOA和GPIOB的时钟
    RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA | RCC_APB2Periph_GPIOB, ENABLE);

    // 配置PA0为推挽输出模式
    GPIO_InitStructure.GPIO_Pin = GPIO_Pin_0;
    GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;
    GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
    GPIO_Init(GPIOA, &GPIO_InitStructure);

    // 配置PB0为浮空输入模式
    GPIO_InitStructure.GPIO_Pin = GPIO_Pin_0;
    GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IN_FLOATING;
    GPIO_Init(GPIOB, &GPIO_InitStructure);
}

3.2 使用USART发送数据

#include "stm32f10x_usart.h"

void USART_Configuration(void) {
    USART_InitTypeDef USART_InitStructure;

    // 使能USART1的时钟
    RCC_APB2PeriphClockCmd(RCC_APB2Periph_USART1, ENABLE);

    // 配置USART1
    USART_InitStructure.USART_BaudRate = 9600;
    USART_InitStructure.USART_WordLength = USART_WordLength_8b;
    USART_InitStructure.USART_StopBits = USART_StopBits_1;
    USART_InitStructure.USART_Parity = USART_Parity_No;
    USART_InitStructure.USART_HardwareFlowControl = USART_HardwareFlowControl_None;
    USART_Init(USART1, &USART_InitStructure);

    // 使能USART1
    USART_Cmd(USART1, ENABLE);
}

void Send_USART1(uint8_t *Data, uint16_t DataLength) {
    for (uint16_t i = 0; i < DataLength; i++) {
        USART_SendData(USART1, Data[i]);
        while (USART_GetFlagStatus(USART1, USART_FLAG_TXE) == RESET);
    }
}

结语

STM32F103C8T6是一款功能强大的微控制器，其丰富的引脚功能为嵌入式系统设计提供了极大的灵活性。通过上述的引脚功能介绍和代码示例，读者应该能够更好地理解如何使用这款芯片进行项目开发。希望本文能够帮助到正在使用或计划使用STM32F103C8T6的开发者。
