win7 x64驱动开发经验(三)windbg 双机调试配置 、问题及解决办法

--------------------------------------------------------------

转自http://yexin218.iteye.com/blog/545187

VMware+Windgb+Win7内核驱动调试

本人在此基础之上根据具体情况有所改动

--------------------------------------------------------------



本文主要记录个人安装VMware+Windgb+Win7内核驱动调试的笔记。



一、安装环境



主机:Windows 7 x64 En U 版

虚拟机:VMware 7.1.4  VM8.0.2 (亲测)

GUestOS(虚拟机): Win7 x64 chs U 版

Windbg: 最新



二、虚拟机配置



  1. 打开相应 vmware 虚拟机上的 “Virtaul Machine Settings“



    win7 x64驱动开发经验(三)windbg 双机调试配置 、问题及解决办法

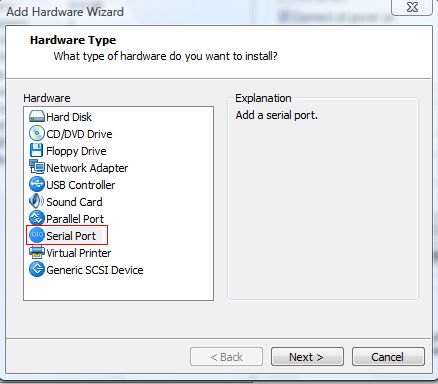

    1. “Hardware ”选项中 ----> 点击“Add" 添加一个串口设备 SeriallPort .



      win7 x64驱动开发经验(三)windbg 双机调试配置 、问题及解决办法



    1.  "Next",在 "Serial Port" 里选中 “Output to named pipe"



      win7 x64驱动开发经验(三)windbg 双机调试配置 、问题及解决办法

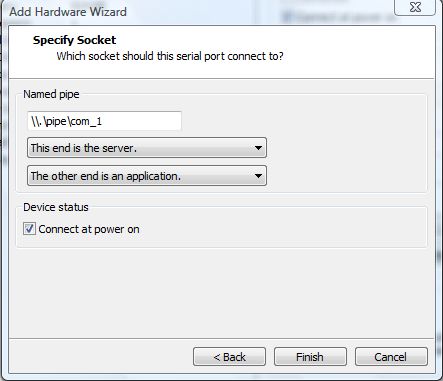

    1. "next",然后如下设置:

      win7 x64驱动开发经验(三)windbg 双机调试配置 、问题及解决办法






  1. 确定之后,回到如下界面,在右脚"Virtual Machine Settings" 页面时,在“I/O Mode” 里选中“Yield CPU on poll“

    win7 x64驱动开发经验(三)windbg 双机调试配置 、问题及解决办法


  2.  Ok之后就设定完毕了。





三、Windbg设置



      下载地址: Windbg



       安装之后,设置一个桌面快捷方式,然后,右键->属性,在Target中的引号后面添加如下:-b -k com:pipe,port=\\.\pipe\com_1,resets=0



win7 x64驱动开发经验(三)windbg 双机调试配置 、问题及解决办法



            或者是: -b -k com:port=\\.\pipe\com_1,baud=115200,pipe 【二者似乎皆可】



四、GuestOS设置 (就是虚拟机里的系统配置)



         适用于win7 vistar  如果感觉黑窗口玩不了 请看 7. 这种方法更直观



  1. 在administrator权限下, 进入command line模式,  键入bcdedit命令, 会出现以下界面:





    win7 x64驱动开发经验(三)windbg 双机调试配置 、问题及解决办法

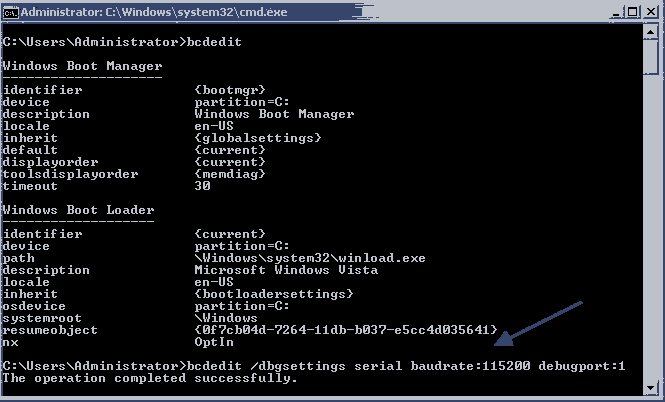

  2. 然后, 设置端口COM1, baudrate为115200 (除COM1外, 也可以用1394或USB. 1394用起来比COM口快多了, 当然前提是你需要有1394卡及其驱动. 很恶心的是Vista不再支持1394的文件传输协议, 但是用windbg双机调试还是可以的)
    命令为:
    bcdedit /dbgsettings {serial [baudrate:value][debugport:value] | 1394 [channel:value] | usb }

    win7 x64驱动开发经验(三)windbg 双机调试配置 、问题及解决办法

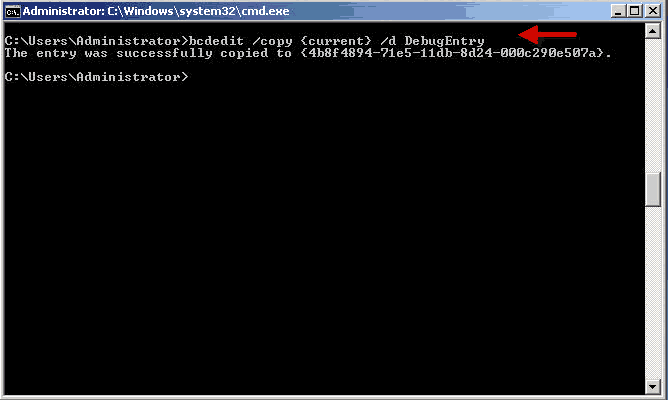

  3. 接着, 我们需要复制一个开机选项, 以进入OS的debug模式
    命令为:
    bcdedit /copy {current} /d DebugEnty
    DebugPoint为选项名称, 名字可以自己定义. 然后复制得到的ID号.

    win7 x64驱动开发经验(三)windbg 双机调试配置 、问题及解决办法



  4. 接着增加一个新的选项到引导菜单
    bcdedit /displayorder {current} {ID}
    这里的{ID}的ID值是刚生成的ID值.

    win7 x64驱动开发经验(三)windbg 双机调试配置 、问题及解决办法



  5. 激活DEBUG : bcdedit /debug {ID} ON
    这里的{ID} 的ID值还是刚才的ID值.

    win7 x64驱动开发经验(三)windbg 双机调试配置 、问题及解决办法



  6. 命令执行成功后, 重新启动机器.
  7. 7.或者更简单的图形界面设置:在msconfig界面中,选Boot,再选Advanced options,在选择Debug、Debug port、Baud rate都打上钩。如果所示:

    win7 x64驱动开发经验(三)windbg 双机调试配置 、问题及解决办法



  8. 选择DebugEntry[debug]作为等入口。启动后,打开windbg.可以看到类似如下的信息:
    Xml代码
    1. Microsoft (R) Windows Debugger Version 6.11.0001.404 X86
    2. Copyright (c) Microsoft Corporation. All rights reserved.
    3.
    4. Opened \\.\pipe\com_1
    5. Waiting to reconnect...
    6. Connected to Windows 7 7600 x86 compatible target at (Thu Dec 10 17:46:36.928 2009 (GMT+8)), ptr64 FALSE
    7. Kernel Debugger connection established.  (Initial Breakpoint requested)
    8. Symbol search path is: *** Invalid ***
    9. ****************************************************************************
    10. * Symbol loading may be unreliable without a symbol search path.           *
    11. * Use .symfix to have the debugger choose a symbol path.                   *
    12. * After setting your symbol path, use .reload to refresh symbol locations. *
    13. ****************************************************************************
    14. Executable search path is:
    15. *********************************************************************
    16. * Symbols can not be loaded because symbol path is not initialized. *
    17. *                                                                   *
    18. * The Symbol Path can be set by:                                    *
    19. *   using the _NT_SYMBOL_PATH environment variable.                 *
    20. *   using the -y <symbol_path> argument when starting the debugger. *
    21. *   using .sympath and .sympath+                                    *
    22. *********************************************************************
    23. *** ERROR: Symbol file could not be found.  Defaulted to export symbols for ntkrpamp.exe -
    24. Windows 7 Kernel Version 7600 MP (1 procs) Free x86 compatible
    25. Product: WinNt, suite: TerminalServer SingleUserTS
    26. Built by: 7600.16385.x86fre.win7_rtm.090713-1255
    27. Machine Name:
    28. Kernel base = 0x83e0f000 PsLoadedModuleList = 0x83f57810
    29. Debug session time: Thu Dec 10 17:46:32.658 2009 (GMT+8)
    30. System Uptime: 0 days 0:06:18.429
    31. Break instruction exception - code 80000003 (first chance)
    32. *******************************************************************************
    33. *                                                                             *
    34. *   You are seeing this message because you pressed either                    *
    35. *       CTRL+C (if you run kd.exe) or,                                        *
    36. *       CTRL+BREAK (if you run WinDBG),                                       *
    37. *   on your debugger machine's keyboard.                                      *
    38. *                                                                             *
    39. *                   THIS IS NOT A BUG OR A SYSTEM CRASH                       *
    40. *                                                                             *
    41. * If you did not intend to break into the debugger, press the "g" key, then   *
    42. * press the "Enter" key now.  This message might immediately reappear.  If it *
    43. * does, press "g" and "Enter" again.                                          *
    44. *                                                                             *
    45. *******************************************************************************
    46. nt!DbgBreakPointWithStatus+0x4:
    47. 83e7a394 cc              int     3








五、操作方式提示

我发现,如果在GuestOs -win7启动过程中,如果打开了windbg之后,整个系统就像死机,不动了。估计是windbg启动后设定了断点做调试,试试按F5,或者go这样就可以恢复原来的状态

----------------------------------问题及解决办法-----------------------------------------------------------------------------------

Windows7 x64 + VMware + WinDbg 双机调试故障解决

源于: http://blog.tianya.cn/blogger/post_read.asp?BlogID=1439846&PostID=38575768

  最近对虚拟机及里面的OS都进行了升级,在配置Windbg双机调试时,出现两个问题。
  在网上搜了搜,第二个问题几乎没有参考资料,就在国外看到过一例出同样问题的,现把解决方法放出来,供有同样麻烦的朋友们参考:

  第一个问题:
   现像:打开虚拟机后无法连接,提试无法打开连接端口。
   故障原因:WMWare7.x及以后的版本在添加Serial Port时默认为Serial Port2,即COM2端口,而习惯了用WMWare6.x的朋友们升级7.x时习惯了按旧有设置(COM1)来进行双机调试,就会连接不上了。

   解决方案:
   1、在添加Serial Port时将虚拟机硬件配置中的打印机删除,再创建SerialPort时就是SerialPort1了,其它不用改变,直接可以按原有方式进行双调试的设置。
   2、虚拟的硬件设置不变,在虚拟OS中添加调试引导项时(bcdedit里),把端口设为COM2,也是可行的。
   以上两个方案任选其一可解决。

  第二个问题:
   现像:在虚拟OS开机引导,加载完ClassPnp驱动后,实机中的WinDbg强制关闭(就是窗口突然没了,进程也结束了)
   故障原因:调试WinDbg时显示故障是“调试目标初始化时出现问题,错误码:0x8000FFFF”。(现在我也没搞明白这是啥子故障)
   解决方案:
   这个故障是在引导过程中发生的,通过排除发现不加载网络驱动则不会出现故障,所以解决方案也就很简单了,在虚拟硬件设置中把网络连接中的“开机连接”去掉,让开机时不连接网络。
进入虚拟OS后,如果需要使用网络,再手动连接网络,经测试开机后手动连接不会触发故障出现。

   第二个问题用笨方法解决了,但原理没有搞清楚,应该是跟虚拟网络有关,有明白原因的朋友还请告诉一下子,谢谢了。
(后注:用了几天后发现第二个问题的解决方案并不稳定,时好时坏,最后不得不换装Windows7家庭版解决,经测试VMWare里面装Windows7 64位旗舰版时会出这个问题,装家庭版未发现有同样的问题。)

友情提示:
在设置双机调试时,总是记不住bcdedit的命令,后来才知道用msconfig就可以直接在图形界面设置了,同样记忆力差的朋友可以尝试一下子。
