VRRP+MSTP 实验

实验原理

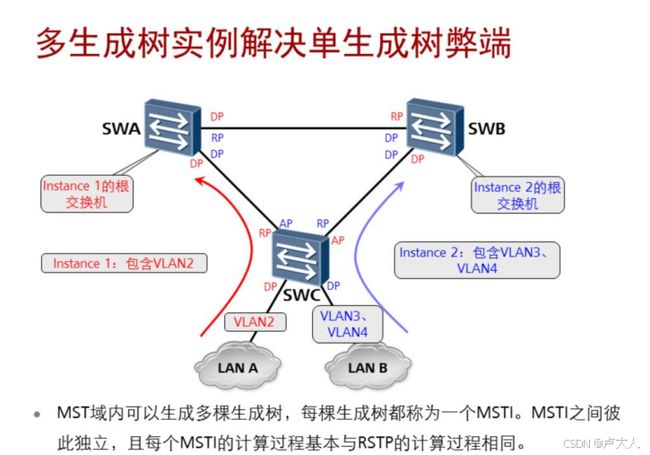

MST域是多生成树域（Multiple Spanning Tree Region），由交换网络中的多台交换设备以及它们之间的网段所构成。同一个MST域的设备具有下列特点：

p 都启动了MSTP。

p 具有相同的域名。

p 具有相同的VLAN到生成树实例映射配置。

p 具有相同的MSTP修订级别配置。

注意1：VLAN映射表是MST域的属性，它描述了VLAN和MSTI之间的映射关系，MSTI可以与一个或多个VLAN对应，但一个VLAN只能与一个MSTI对应。

注意2：MSTP兼容STP和RSTP，既可以快速收敛，又提供了数据转发的各个冗余路径，在数据转发过程中实现VLAN数据的负载均衡。

注意3：每个MSTI（MST Instance）都有一个标识（MSTID），MSTID是一个两字节的整数。VRP平台支持16个MST Instance，MSTID取值范围是0～15（软件升级之后取值范围0-48），默认所有VLAN映射到MST Instance 0。

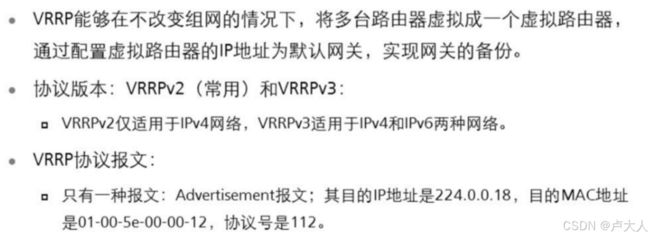

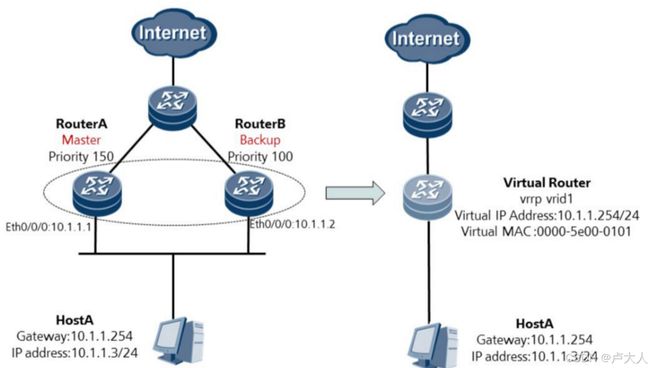

注意1：Priority：设备在备份组中的优先级，取值范围是0～255。0表示设备停止参与VRRP备份组，用来使备份设备尽快成为Master设备，而不必等到计时器超时；255则保留给IP地址拥有者，无法手工配置；设备缺省优先级值是100。

注意2:IP地址拥有者（IP Address Owner）：如果一个VRRP设备将真实的接口IP地址配置为虚拟路由器IP地址，则该设备被称为IP地址拥有者。如果IP地址拥有者是可用的，则它将一直成为Master。

注意3：虚拟MAC地址（Virtual MAC Address）：虚拟路由器根据vrid生成的MAC地址。一个虚拟路由器拥有一个虚拟MAC地址，格式为：00-00-5E-00-01-{vrid} 。

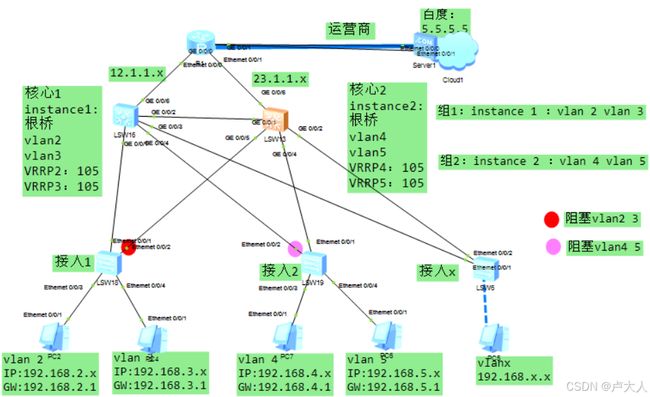

实验拓扑

设备IP

设备名	vlanif	IP地址
HX_sw1	2	192.168.2.253
HX_sw1	3	192.168.3.253
HX_sw1	4	192.168.4.253
HX_sw1	5	192.168.5.253
HX_sw2	2	192.168.2.254
HX_sw2	3	192.168.3.254
HX_sw2	4	192.168.4.254
HX_sw2	5	192.168.5.254
HX_sw1	vrid 2	192.168.2.1
HX_sw1	vrid 3	192.168.3.1
HX_sw1	vrid 4	192.168.4.1
HX_sw1	vrid 5	192.168.5.1

注意：HX_sw1 vrid 2 vrid 3 虚拟IP优先级 105；HX_sw2 vrid 4 vrid 5 虚拟IP优先级为105；HX_sw2 vrid 2 至 vrid 5 的虚拟IP同HX_sw1的配置一致。

实验步骤

一、Vlan+trunk

sysname JR_sw1

<
