HCIA-Datacom高阶：基础的单区域 OSPF 与多区域 OSPF的配置

动态路由协议是实现网络高效通信的关键技术之一。开放式最短路径优先（Open Shortest Path First，OSPF）协议作为内部网关协议（IGP）的一种，因其高效性、稳定性和扩展性，在大型网络中得到了广泛应用。

单区域 OSPF 是指整个网络被划分为一个单一的 OSPF 区域，通常表示为区域 0。在这种拓扑结构中，所有的路由器都属于同一个区域，它们之间交换链路状态信息（LSA），并共同构建一个统一的链路状态数据库（LSDB）。每台路由器根据 LSDB 中的信息，使用 Dijkstra 算法计算出到达网络中各个目的地的最短路径。

单区域 OSPF 的工作过程主要包括以下几个步骤：
1、邻居发现：路由器通过发送 Hello 数据包来发现相邻的 OSPF 路由器。Hello 数据包中包含了路由器的 ID、区域 ID、网络掩码等信息。当两台路由器收到对方的 Hello 数据包，并且各项参数匹配时，它们就会建立邻居关系。
2、数据库同步：一旦邻居关系建立，路由器会交换数据库描述（DBD）数据包，以了解对方的 LSDB 内容。然后，通过链路状态请求（LSR）和链路状态更新（LSU）数据包，路由器将自己的 LSA 发送给邻居，并接收邻居的 LSA，从而实现 LSDB 的同步。
3、路由计算：当 LSDB 同步完成后，每台路由器会使用 Dijkstra 算法计算出到达各个目的地的最短路径，并将这些路径添加到自己的路由表中。

优点：
配置简单：由于整个网络只有一个区域，路由器的配置相对简单，减少了配置错误的可能性。
易于理解和维护：对于小型网络或初学者来说，单区域 OSPF 的工作原理和拓扑结构比较容易理解和维护。
缺点：
扩展性差：随着网络规模的增大，LSDB 的规模也会不断增大，导致路由器的处理负担加重，收敛时间变长。
路由信息冗余：所有的路由器都需要了解网络中的所有链路状态信息，即使某些信息对它们来说是不必要的，这会增加网络带宽的消耗。

单区域 OSPF 适用于小型网络，如企业内部的局域网或校园网。在这些网络中，网络规模较小，拓扑结构相对简单，使用单区域 OSPF 可以满足网络的基本需求，同时降低配置和维护的成本。

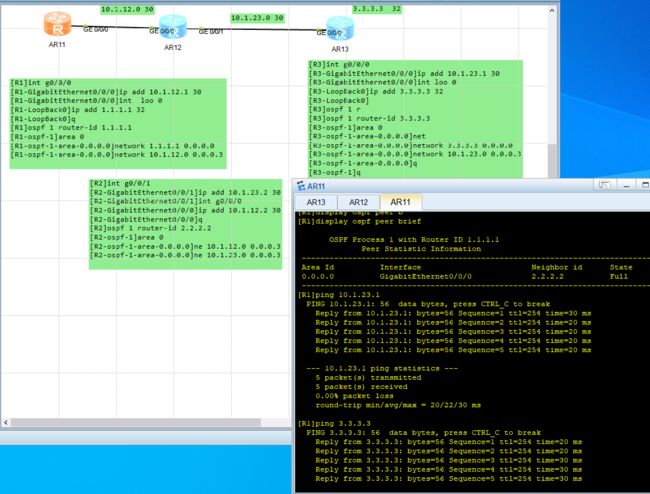

简单的单区域OSPF基础配置：

多区域 OSPF 是将一个大型网络划分为多个 OSPF 区域，每个区域都有自己的 LSDB。其中，区域 0 被称为骨干区域，其他区域通过骨干区域进行连接。不同区域之间的路由器被称为区域边界路由器（ABR），它们负责在不同区域之间交换路由信息。此外，还有一种特殊的路由器称为自治系统边界路由器（ASBR），它负责在 OSPF 自治系统和其他自治系统之间交换路由信息。

 简单的多区域OSPF配置：

多区域 OSPF 的工作原理与单区域 OSPF 类似，但在区域划分和路由信息交换方面有所不同：
1、区域划分：网络管理员根据网络的拓扑结构、功能需求或地理位置等因素，将网络划分为多个区域。每个区域都有自己的区域 ID，区域 0 作为骨干区域，负责连接其他区域。
2、路由信息交换：在每个区域内部，路由器之间交换链路状态信息，构建区域内的 LSDB。ABR 负责收集本区域的路由信息，并将其汇总后发送到骨干区域。骨干区域中的路由器将这些汇总信息传播到其他区域。ASBR 则负责将外部路由信息引入到 OSPF 自治系统中，并将内部路由信息传播到外部自治系统。
3、路由计算：每台路由器根据自己所在区域的 LSDB 和从其他区域收到的汇总信息，使用 Dijkstra 算法计算出到达各个目的地的最短路径。

优点：
扩展性好：通过将网络划分为多个区域，可以减少每个区域内的 LSDB 规模，降低路由器的处理负担，提高网络的扩展性。
路由优化：多区域 OSPF 可以对路由信息进行汇总和过滤，减少路由信息的传播范围，提高路由的效率和安全性。
故障隔离：如果某个区域发生故障，只会影响该区域内的路由信息，不会对其他区域造成影响，提高了网络的可靠性。
缺点：
配置复杂：多区域 OSPF 的配置相对复杂，需要网络管理员对 OSPF 协议有深入的了解，并且需要合理规划区域划分和路由信息交换策略。
维护难度大：由于网络中存在多个区域和不同类型的路由器，维护和管理的难度相对较大。

应用场景
多区域 OSPF 适用于大型网络，如企业广域网、互联网服务提供商（ISP）的骨干网络等。在这些网络中，网络规模较大，拓扑结构复杂，使用多区域 OSPF 可以有效地管理和优化路由信息，提高网络的性能和可靠性。

单区域 OSPF 与多区域 OSPF 的比较
1 配置复杂度
单区域 OSPF 的配置相对简单，只需要在所有路由器上配置相同的区域 ID 和基本的 OSPF 参数即可。而多区域 OSPF 需要进行区域划分，配置 ABR 和 ASBR，以及设置路由汇总和过滤等策略，配置复杂度较高。
2 扩展性
单区域 OSPF 的扩展性较差，随着网络规模的增大，LSDB 的规模也会不断增大，导致路由器的处理负担加重，收敛时间变长。多区域 OSPF 通过将网络划分为多个区域，可以有效地减少每个区域内的 LSDB 规模，提高网络的扩展性。
3 路由效率
单区域 OSPF 中，所有的路由器都需要了解网络中的所有链路状态信息，路由信息冗余较大，路由效率较低。多区域 OSPF 可以对路由信息进行汇总和过滤，减少路由信息的传播范围，提高路由的效率。
4 故障影响范围
单区域 OSPF 中，任何一个路由器或链路出现故障，都会影响整个网络的路由信息，故障影响范围较大。多区域 OSPF 可以实现故障隔离，某个区域的故障只会影响该区域内的路由信息，不会对其他区域造成影响，故障影响范围较小。

单区域 OSPF 和多区域 OSPF 各有优缺点，适用于不同的网络场景。在小型网络中，单区域 OSPF 因其配置简单、易于维护的特点，是一种理想的选择。而在大型网络中，多区域 OSPF 则可以通过区域划分、路由汇总和过滤等技术，提高网络的扩展性、路由效率和可靠性。
