计算机网络-TCP的流量控制
内容来源：小林coding
本文是对小林coding的TPC流量控制的精简总结
什么是流量控制
发送方不能无脑的发数据给接收方，要考虑接收方处理能力
如果一直无脑的发数据给对方，但对方处理不过来，那么就会导致触发重发机制
从而导致网络流量的无端的浪费
为了解决这种现象发生，TCP 提供一种机制可以让「发送方」根据「接收方」的实际接收能力控制发送的数据量，这就是所谓的流量控制
操作系统缓冲区与滑动窗口的关系
前面的流量控制例子，我们假定了发送窗口和接收窗口是不变的
但是实际上，发送窗口和接收窗口中所存放的字节数，都是放在操作系统内存缓冲区中的
而操作系统的缓冲区，会被操作系统调整
当应用进程没办法及时读取缓冲区的内容时，也会对我们的缓冲区造成影响
操作系统缓冲区是如何影响发送窗口和接收窗口的呢？

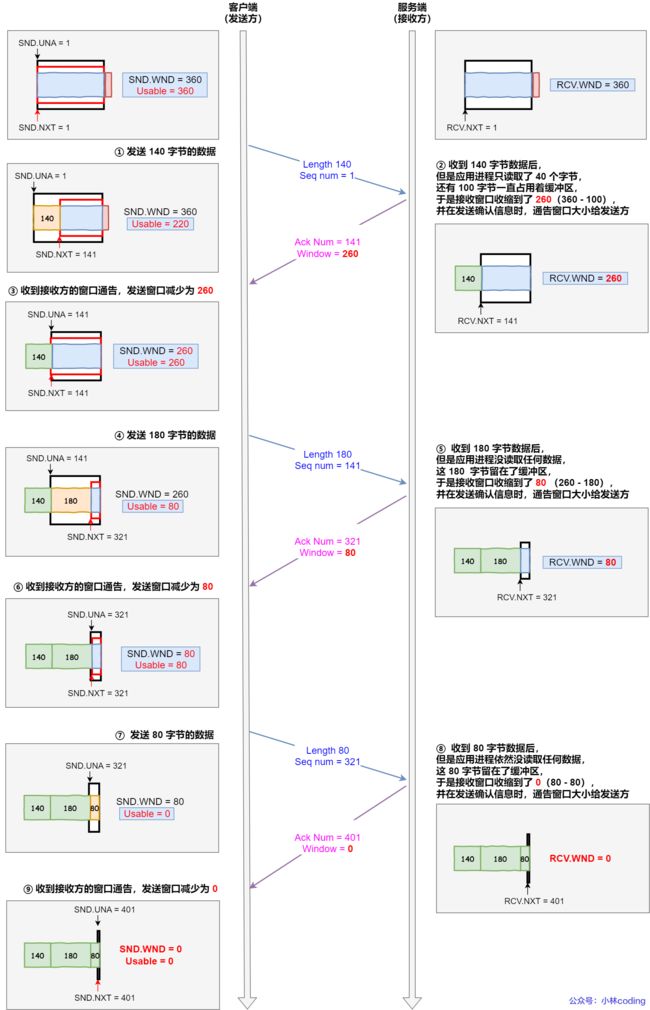

例子一：应用程序没有及时读取缓存
当应用程序没有及时读取缓存时，发送窗口和接收窗口的变化。
考虑以下场景：
- 客户端作为发送方，服务端作为接收方，发送窗口和接收窗口初始大小为 360；
- 服务端非常的繁忙，当收到客户端的数据时，应用层不能及时读取数据
根据上图的流量控制，说明下每个过程：
- 客户端发送 140 字节数据后，可用窗口变为 220（360 - 140）。
- 服务端收到 140 字节数据，但是服务端非常繁忙，应用进程只读取了 40 个字节，还有 100 字节占用着缓冲区，于是接收窗口收缩到了 260（360 - 100），最后发送确认信息时，将窗口大小通告给客户端。
- 客户端收到确认和窗口通告报文后，发送窗口减少为 260。
- 客户端发送 180 字节数据，此时可用窗口减少到 80。
- 服务端收到 180 字节数据，但是应用程序没有读取任何数据，这 180 字节直接就留在了缓冲区，于是接收窗口收缩到了 80（260 - 180），并在发送确认信息时，通过窗口大小给客户端。
- 客户端收到确认和窗口通告报文后，发送窗口减少为 80。
- 客户端发送 80 字节数据后，可用窗口耗尽。
- 服务端收到 80 字节数据，但是应用程序依然没有读取任何数据，这 80 字节留在了缓冲区，于是接收窗口收缩到了 0，并在发送确认信息时，通过窗口大小给客户端。
- 客户端收到确认和窗口通告报文后，发送窗口减少为 0。
简单总结
1.应用进程没有及时读取部分数据，导致数据暂时留在了缓冲区
2.为了让接收窗口能成功我们缓冲区中还没读取的数据，所以我们的接收窗口要变小，告诉发送端我们不能再接收大于这个量的数据了（接收大于这个量的数据我们会丢失）
3.然后我们把接收端改变的窗口大小发送给发送端，发送窗口大小减少
可见最后窗口都收缩为 0 了，也就是发生了窗口关闭。
当发送方可用窗口变为 0 时，发送方实际上会定时发送窗口探测报文，以便知道接收方的窗口是否发生了改变

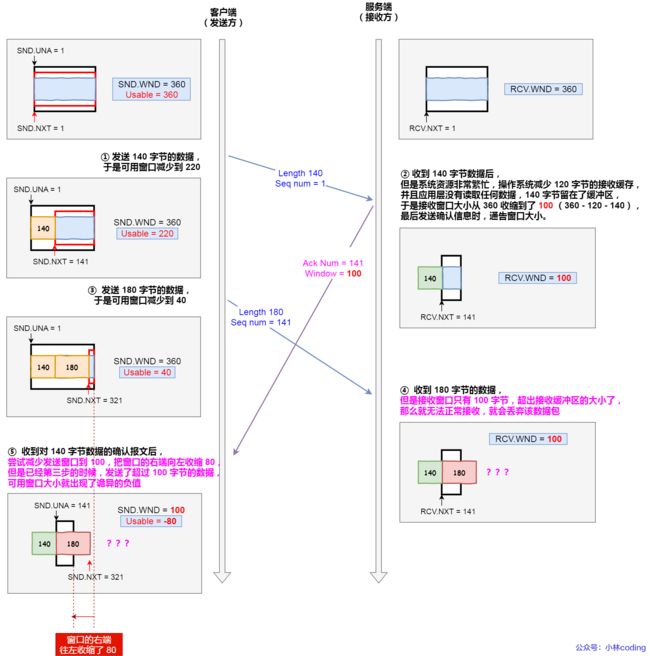

例子二：系统资源紧张然后减少了接收缓冲区大小，导致数据包丢失
当服务端系统资源非常紧张的时候，操作系统可能会直接减少了接收缓冲区大小
这时应用程序又无法及时读取缓存数据，那么这时候就有严重的事情发生了，会出现数据包丢失的现象
说明下每个过程：
- 客户端发送 140 字节的数据，于是可用窗口减少到了 220。
- 服务端因为现在非常的繁忙，操作系统于是就把接收缓存减少了 120 字节，当收到 140 字节数据后，又因为应用程序没有读取任何数据，所以 140 字节留在了缓冲区中，于是接收窗口大小从 360 收缩成了 100，最后发送确认信息时，通告窗口大小给对方。
- 此时客户端因为还没有收到服务端的通告窗口报文，所以不知道此时接收窗口收缩成了 100，客户端只会看自己的可用窗口还有 220，所以客户端就发送了 180 字节数据，于是可用窗口减少到 40。
- 服务端收到了 180 字节数据时，发现数据大小超过了接收窗口的大小，于是就把数据包丢失了。
- 客户端收到第 2 步时，服务端发送的确认报文和通告窗口报文，尝试减少发送窗口到 100，把窗口的右端向左收缩了 80，此时可用窗口的大小就会出现诡异的负值。
所以，如果发生了先减少缓存，再收缩窗口，就会出现丢包的现象
为了防止这种情况发生，TCP 规定是不允许同时减少缓存又收缩窗口的
而是采用先收缩窗口，过段时间再减少缓存
这样就可以避免了丢包情况
窗口关闭
什么是窗口关闭
在前面我们都看到了，TCP 通过让接收方指明希望从发送方接收的数据大小（窗口大小）来进行流量控制
如果窗口大小为 0 时，就会阻止发送方给接收方传递数据，直到窗口变为非 0 为止
这就是窗口关闭

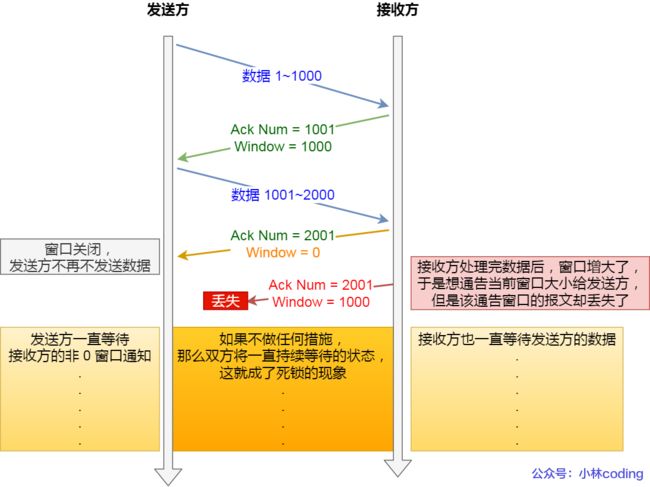

窗口关闭的潜在危险（ACK报文丢失导致发送方一直等待非0窗口通知）
接收方向发送方通告窗口大小时，是通过 ACK 报文来通告的
那么，当发生窗口关闭时，接收方处理完数据后，会向发送方通告一个窗口非 0 的 ACK 报文
如果这个通告窗口的 ACK 报文在网络中丢失了，那麻烦就大了
这会导致发送方一直等待接收方的非 0 窗口通知，接收方也一直等待发送方的数据
如不采取措施，这种相互等待的过程，会造成了死锁的现象

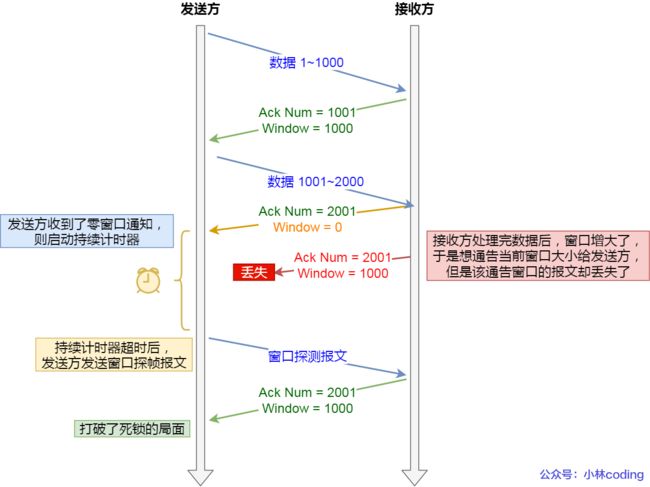

TCP是如何解决窗口关闭时潜在的死锁现象的（通过持续计数器）
为了解决这个问题，TCP 为每个连接设有一个持续定时器
只要 TCP 连接一方收到对方的零窗口通知，就启动持续计时器。
如果持续计时器超时，就会发送窗口探测（Window probe）报文
而对方在确认这个探测报文时，给出自己现在的接收窗口大小
- 如果接收窗口仍然为 0，那么收到这个报文的一方就会重新启动持续计时器；
- 如果接收窗口不是 0，那么死锁的局面就可以被打破了
窗口探测的次数一般为 3 次，每次大约 30 - 60 秒（不同的实现可能会不一样）
如果 3 次过后接收窗口还是 0 的话，有的 TCP 实现就会发 RST 报文来中断连接
糊涂窗口综合症
什么是糊涂窗口综合症
如果接收方太忙了来不及取走接收窗口里的数据，那么就会导致发送方的发送窗口越来越小。
到最后，如果接收方腾出几个字节并告诉发送方现在有几个字节的窗口
而发送方会义无反顾地发送这几个字节
这就是糊涂窗口综合症（接收方一有空间，发送方就会拼尽全力发送去争夺接收方那一点空间）
糊涂窗口综合症带来的问题
要知道，我们的 TCP + IP 头有 40 个字节，为了传输那几个字节的数据，要搭上这么大的开销，这太不经济了
就好像一个可以承载 50 人的大巴车，每次来了一两个人，就直接发车
除非家里有矿的大巴司机，才敢这样玩，不然迟早破产
要解决这个问题也不难，大巴司机等乘客数量超过了 25 个，才认定可以发车

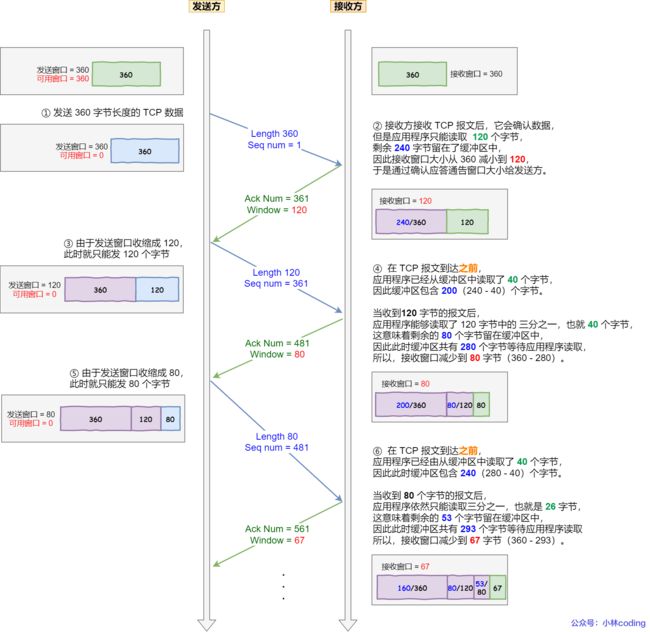

糊涂窗口综合症的场景例子
现举个糊涂窗口综合症的栗子，考虑以下场景：
接收方的窗口大小是 360 字节，但接收方由于某些原因陷入困境，假设接收方的应用层读取的能力如下：
- 接收方每接收 3 个字节，应用程序就只能从缓冲区中读取 1 个字节的数据（每次只能读三分之一）；
- 在下一个发送方的 TCP 段到达之前，应用程序还从缓冲区中读取了 40 个额外的字节；
每个过程的窗口大小的变化，在图中都描述的很清楚了，可以发现窗口不断减少了，并且发送的数据都是比较小的了。
总结：也就是我们的窗口不断减小，导致我们能发送的数据都在不断减小，用更多的请求发更少的数据造成了资源浪费
所以，糊涂窗口综合症的现象是可以发生在发送方和接收方：
- 接收方可以通告一个小的窗口
- 而发送方可以发送小数据
如何解决糊涂窗口综合症
要解决糊涂窗口综合症，就要同时解决上面两个问题：
- 让接收方不通告小窗口给发送方
- 让发送方避免发送小数据
MSS（Maximum Segment Size）：最大报文段长度，指的是 TCP 报文段中数据部分的最大长度。它决定了每次传输的数据块大小，与网络传输效率相关。
缓存空间：接收方用于存储接收到但尚未被应用程序读取的数据的内存空间
如何让接收方不通告小窗口
接收方通常的策略如下:
当「窗口大小」小于 min (MSS，缓存空间 / 2)，也就是小于 MSS 与 1/2 缓存大小中的最小值时 就会向发送方通告窗口为 0，也就阻止了发送方再发数据过来。
等到接收方处理了一些数据后，窗口大小 >=MSS，或者接收方缓存空间有一半可以使用 就可以把窗口打开让发送方发送数据过来
如何让发送方避免发送小数据
发送方通常的策略如下:
使用 Nagle 算法，该算法的思路是延时处理，只有满足下面两个条件中的任意一个条件，才可以发送数据：
- 条件一：要等到窗口大小 >= MSS 并且数据大小 >= MSS
- 条件二：收到之前发送数据的 ack 回包
只要上面两个条件都不满足，发送方一直在囤积数据，直到满足上面的发送条件
Nagle 伪代码如下：
if 有数据要发送 {
if 可用窗口大小 >= MSS and 可发送的数据 >= MSS {
立刻发送MSS大小的数据
} else {
if 有未确认的数据 {
将数据放入缓存等待接收ACK
} else {
立刻发送数据
}
}
}PS：如果接收方不能满足「不通告小窗口给发送方」，那么即使开了 Nagle 算法，也无法避免糊涂窗口综合症
因为如果对端 ACK 回复很快的话（达到 Nagle 算法的条件二），Nagle 算法就不会拼接太多的数据包，这种情况下依然会有小数据包的传输，网络总体的利用率依然很低。
所以，接收方得满足「不通告小窗口给发送方」+ 发送方开启 Nagle 算法，才能避免糊涂窗口综合症
另外，Nagle 算法默认是打开的，如果对于一些需要小数据包交互的场景的程序，比如，telnet 或 ssh 这样的交互性比较强的程序，则需要关闭 Nagle 算法。
可以在 Socket 设置 TCP_NODELAY 选项来关闭这个算法（关闭 Nagle 算法没有全局参数，需要根据每个应用自己的特点来关闭）
setsockopt(sock_fd, IPPROTO_TCP, TCP_NODELAY, (char *)&value, sizeof(int));简单总结一下流量控制
什么是流量控制
发送方不能无脑的发数据给接收方，要考虑接收方处理能力
不然就会导致触发重发机制，造成网络流量的无端浪费
发送窗口和接收窗口中所存放的字节数，都是放在操作系统内存缓冲区中的，所以说和缓冲区大小有关
操作系统缓冲区影响发送窗口和接收窗口（未及时读取or资源紧张导致窗口收缩）
应用程序没有及时读取缓存
因为应用层没有及时读取数据导致我们的接收窗口的量不断减少
因为接收窗口不断减少，导致我们的发送窗口量不断减少
系统资源紧张然后减少了接收缓冲区大小，导致数据包丢失
如果发生了先减少缓存，再收缩窗口，就会出现丢包的现象
为了防止这种情况发生，TCP 规定是不允许同时减少缓存又收缩窗口的
而是采用先收缩窗口，过段时间再减少缓存
这样就可以避免了丢包情况
窗口关闭
什么是窗口关闭
如果窗口大小为 0 时，就会阻止发送方给接收方传递数据，直到窗口变为非 0 为止
窗口关闭的危险
当发生窗口关闭时，接收方处理完数据后，会向发送方通告一个窗口非 0 的 ACK 报文，如果这个通告窗口的 ACK 报文在网络中丢失了，这会导致发送方一直等待接收方的非 0 窗口通知，接收方也一直等待发送方的数据
如不采取措施，这种相互等待的过程，会造成了死锁的现象
TCP是如何解决窗口关闭时潜在的死锁现象的（通过持续计数器）
TCP 为每个连接设有一个持续定时器
只要 TCP 连接一方收到对方的零窗口通知，就启动持续计时器
如果持续计时器超时，就会发送窗口探测（Window probe）报文
- 如果接收窗口仍然为 0，那么收到这个报文的一方就会重新启动持续计时器；
- 如果接收窗口不是 0，那么死锁的局面就可以被打破了
窗口探测的次数一般为 3 次，每次大约 30 - 60 秒（不同的实现可能会不一样）
如果 3 次过后接收窗口还是 0 的话，有的 TCP 实现就会发 RST 报文来中断连接
窗口糊涂综合症
什么是窗口糊涂综合征
（接收方一有空间，发送方就会拼尽全力发送去争夺接收方那一点空间）
窗口糊涂综合征带来的问题
太浪费了，那么点空间我们还拼尽全力去发送还发送不完全
一个可以承载 50 人的大巴车，每次来了一两个人，就直接发车
除非家里有矿的大巴司机，才敢这样玩，不然迟早破产
要解决这个问题也不难，大巴司机等乘客数量超过了 25 个，才认定可以发车
糊涂窗口综合症是怎么发生的
糊涂窗口综合症的现象是可以发生在发送方和接收方：
- 接收方可以通告一个小的窗口
- 而发送方可以发送小数据
如何解决糊涂窗口综合征
两个问题，两个概念
我们要解决两个问题：
1.让接收方不通告小窗口给发送方
2.让发送方避免发送小数据
两个概念
1.MSS（Maximum Segment Size）：最大报文段长度，指的是 TCP 报文段中数据部分的最大长度。它决定了每次传输的数据块大小，与网络传输效率相关
2.缓存空间：接收方用于存储接收到但尚未被应用程序读取的数据的内存空间
如何让接收方不通告小窗口
当「窗口大小」小于 min (MSS，缓存空间 / 2)，也就是小于 MSS 与 1/2 缓存大小中的最小值时 就会向发送方通告窗口为 0，也就阻止了发送方再发数据过来。
等到接收方处理了一些数据后，窗口大小 >=MSS，或者接收方缓存空间有一半可以使用 就可以把窗口打开让发送方发送数据过来
如何让发送方避免发送小数据
使用 Nagle 算法，该算法的思路是延时处理，只有满足下面两个条件中的任意一个条件，才可以发送数据：
- 条件一：要等到窗口大小 >= MSS 并且数据大小 >= MSS
- 条件二：收到之前发送数据的 ack 回包
PS：如果接收方不能满足「不通告小窗口给发送方」，那么即使开了 Nagle 算法，也无法避免糊涂窗口综合症
因为如果对端 ACK 回复很快的话（达到 Nagle 算法的条件二），Nagle 算法就不会拼接太多的数据包，这种情况下依然会有小数据包的传输，网络总体的利用率依然很低。
所以，接收方得满足「不通告小窗口给发送方」+ 发送方开启 Nagle 算法，才能避免糊涂窗口综合症
