国标28181（GB/T 28181）协议中实时图像联调常见问题、定位方法和调试工具

GB/T 28181是中国国家标准，规定了公共安全视频监控网络系统间的信息交换与共享规范，它定义了一套基于SIP（Session Initiation Protocol）的接口标准，用于不同设备和服务之间的通信。实时图像是最基本的常用功能，本文整理了实时图像联调常见问题、定位方法和调试工具。

一、设备注册失败（占比60%以上）

1. SIP信令不通

   • 现象：设备状态显示离线，抓包无SIP注册请求。
   • 定位方法：
     • 检查设备IP/端口配置，确认设备与平台间网络可达；
     • 抓包分析SIP注册请求是否携带正确Via头（需含rport参数）；
     • 确认设备使用的SIP协议版本（推荐UDP协议，部分设备需强制TCP）。

2. 鉴权信息错误

   • 现象：注册返回401 Unauthorized错误。
   • 定位方法：
     • 核对设备ID、密码是否与平台录入一致；
     • 检查SIP消息头Authorization字段的加密算法（需支持MD5或SHA-256）。

二、视频流无法播放（占比30%）

1. RTP流传输失败

   • 现象：播放黑屏或卡顿，抓包无RTP数据。
   • 定位方法：
     • 检查设备媒体端口（默认30000-35000）是否开放；
     • 确认SDP描述中的m=video字段与平台支持的编码格式匹配（H.264/H.265）；
     • 验证NAT穿透：若设备在内网，需配置STUN服务器或云转发。

2. PS流解析错误

   • 现象：播放器显示花屏或解码失败。
   • 定位方法：
     • 使用Wireshark分析RTP包的PS头结构，确认时间戳连续性；
     • 检查设备是否按GB28181-2016标准封装PS流（关键字段包括SYS_HEADER和PES头）。

三、信令交互异常

1. 心跳超时

   • 现象：设备频繁上下线。
   • 定位方法：
     • 抓包确认设备是否定时发送MESSAGE心跳（间隔≤60秒）；
     • 排查网络抖动或防火墙拦截ICMP包。

2. 云台控制失效

   • 现象：PTZ指令无响应。
   • 定位方法：
     • 检查MANSCDP协议消息体中的DeviceID是否与设备一致；
     • 确认设备支持Pelco-D/P协议且未启用私有控制指令。

四、典型案例与解决方案

1. NAT穿透失败

   • 案例：设备在内网通过端口映射注册成功，但平台无法反向连接。
   • 解决：在SIP注册消息的Contact头中强制写入公网IP:端口。

2. 时间戳跳变

   • 案例：录像回放出现时间轴错乱。
   • 解决：校准设备NTP服务器（推荐使用ntp.aliyun.com）。

五、工具与调试建议

1. 必备工具：

   • Wireshark：过滤条件设为sip || rtp；
   • GB28181测试工具：模拟设备/平台交互）。

2. 优先级排查顺序：
   网络连通性 → SIP注册流程 → 媒体端口协商 → 编码格式匹配 → 日志分析。

通过上述方法可覆盖90%以上的联调问题，复杂场景建议结合平台日志与抓包数据交叉验证。

六、智联视频超融合平台介绍

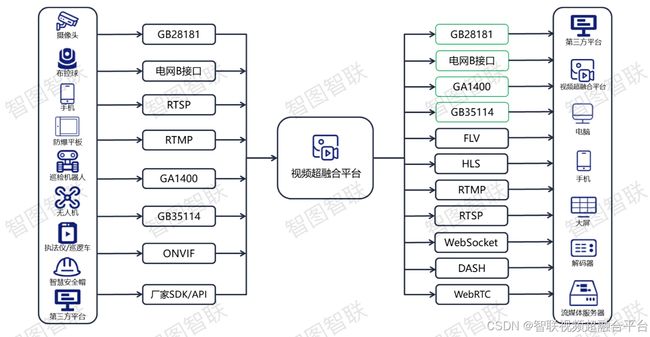

• 智联视频超融合平台通过GB/T28181-2011/2016/2022、国网B接口、RTSP、RTMP、ONVIF、GB/T35114、GA1400、海康大华SDK/API等方式，接入海康、大华、宇视等各个厂家的摄像机、录像机，接入直播手机，接入下级平台，提供web客户端进行视频预览、录像回放、配置管理和智慧运维。


• 提供标准RESTful格式的HTTP API，提供web播放器demo，满足二次开发需求。同时支持将音视频数据等转发成各种通用标准的流媒体协议，方便第三方客户端调用展示。

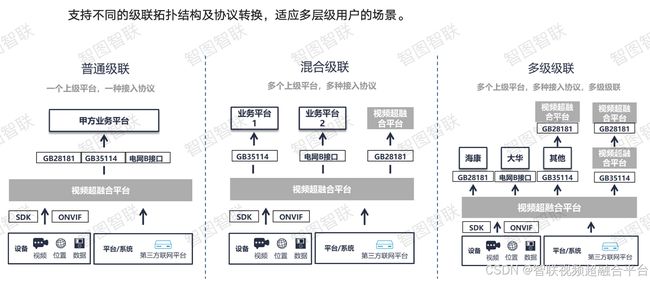

• 支持按照GB/T28181-2011/2016/2022、国网B接口、GB/T35114、GA1400等协议对接到上级平台，包括智联视频云平台和第三方平台。支持普通级联，多级级联，混合级联等多种级联方式。

  智联视频超融合平台目前已经在电力、公安、交通、教育、医疗、物联网、智慧城市、智慧园区等多个行业得到了广泛应用。在电力行业，智联视频超融合平台已经在全国多个省区二十多个地市部署，在上百个变电站和集控中心接入了十多个厂家的摄像机、无人机、录像机和平台，视频接入总数接近十万路，持续为电力行业贡献力量。在公安行业，已经参与过多个二十万路以上视频的项目，稳定性和安全性都得到了充分的验证。
