51单片机矩阵键盘和LCD1602的密码锁实现（STC89C52）
关键点：用int型记录Password，输入密码时密码先乘以10加上当前输入的密码。
效果展示:
密码正确/密码错误/密码重置

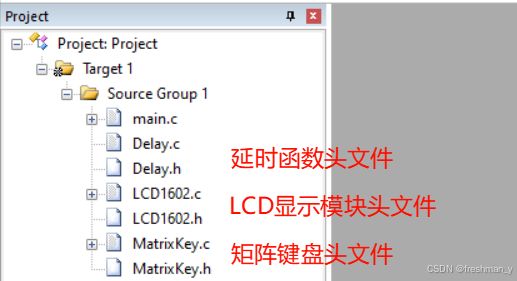

项目结构：

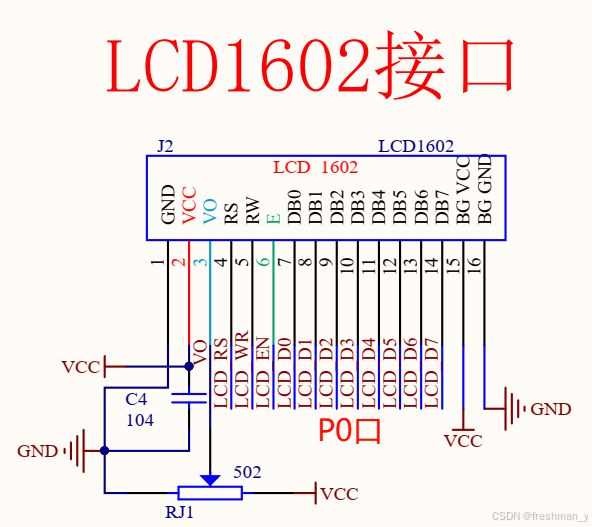

LCD1602原理图：

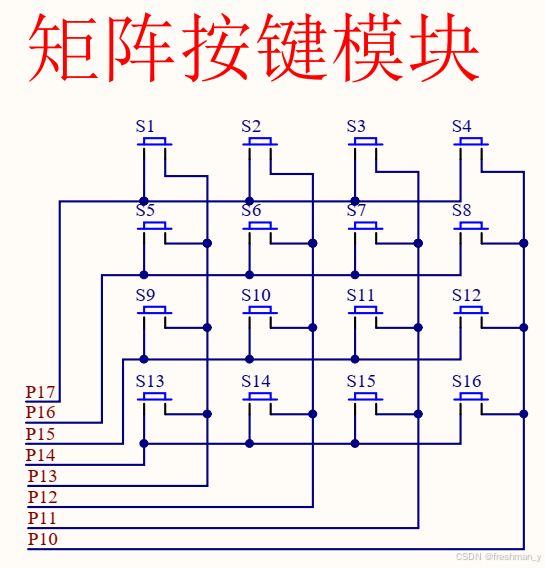

矩阵键盘原理图：
代码实现：
main.c
#include // 包含51单片机寄存器定义头文件
#include "Delay.h" // 包含延时函数头文件
#include "LCD1602.h" // 包含1602液晶屏驱动头文件
#include "MatrixKey.h" // 包含矩阵键盘驱动头文件
unsigned char KeyNum; //按键值
unsigned int Password,count; //密码,输入次数
void main(){
LCD_Init();
LCD_ShowString(1,1,"Password:");
while(1){
KeyNum=MatrixKey();
if(KeyNum){
//如果S1~S10按键按下,输入密码。并且只能输入四位密码
if((KeyNum<=10)&&(count<4)){
Password*=10;
Password+=KeyNum%10; //获取一位密码
count++;
LCD_ShowNum(2,1,Password,4); //更新显示
}
//如果按下S11确认键
if(KeyNum==11){
//并且密码正确
if(Password==2345){
LCD_ShowString(1,13," OK!");
Delay(1250); //1.25秒后"OK"提示消失
LCD_ShowString(1,13," ");
Password=0;
count=0;
LCD_ShowNum(2,1,Password,4); //更新显示
}else{
LCD_ShowString(1,13,"ERR!");
Delay(1250); //1.25秒后"ERR"提示消失
LCD_ShowString(1,13," ");
Password=0;
count=0;
LCD_ShowNum(2,1,Password,4); //更新显示
}
}
//按下S12取消键
if(KeyNum==12){
Password=0;
count=0;
LCD_ShowNum(2,1,Password,4); //更新显示
LCD_ShowString(1,13," ");
}
}
}
} Delay.h
#ifndef __DELAY_H__
#define __DELAY_H__
void Delay(unsigned int xms);
#endifDelay.c
void Delay(unsigned int xms) //@11.0592MHz
{
while(xms){
unsigned char i, j;
i = 2;
j = 239;
do
{
while (--j);
} while (--i);
xms--;
}
}LCD1602.h
#ifndef __LCD1602_H__
#define __LCD1602_H__
//用户调用函数：
void LCD_Init();
void LCD_ShowChar(unsigned char Line,unsigned char Column,char Char);
void LCD_ShowString(unsigned char Line,unsigned char Column,char *String);
void LCD_ShowNum(unsigned char Line,unsigned char Column,unsigned int Number,unsigned char Length);
void LCD_ShowSignedNum(unsigned char Line,unsigned char Column,int Number,unsigned char Length);
void LCD_ShowHexNum(unsigned char Line,unsigned char Column,unsigned int Number,unsigned char Length);
void LCD_ShowBinNum(unsigned char Line,unsigned char Column,unsigned int Number,unsigned char Length);
#endif
LCD1602.c
#include
//引脚配置：
sbit LCD_RS=P2^6;
sbit LCD_RW=P2^5;
sbit LCD_EN=P2^7;
#define LCD_DataPort P0
//函数定义：
/**
* @brief LCD1602延时函数，12MHz调用可延时1ms
* @param 无
* @retval 无
*/
void LCD_Delay()
{
unsigned char i, j;
i = 2;
j = 239;
do
{
while (--j);
} while (--i);
}
/**
* @brief LCD1602写命令
* @param Command 要写入的命令
* @retval 无
*/
void LCD_WriteCommand(unsigned char Command)
{
LCD_RS=0;
LCD_RW=0;
LCD_DataPort=Command;
LCD_EN=1;
LCD_Delay();
LCD_EN=0;
LCD_Delay();
}
/**
* @brief LCD1602写数据
* @param Data 要写入的数据
* @retval 无
*/
void LCD_WriteData(unsigned char Data)
{
LCD_RS=1;
LCD_RW=0;
LCD_DataPort=Data;
LCD_EN=1;
LCD_Delay();
LCD_EN=0;
LCD_Delay();
}
/**
* @brief LCD1602设置光标位置
* @param Line 行位置，范围：1~2
* @param Column 列位置，范围：1~16
* @retval 无
*/
void LCD_SetCursor(unsigned char Line,unsigned char Column)
{
if(Line==1)
{
LCD_WriteCommand(0x80|(Column-1));
}
else if(Line==2)
{
LCD_WriteCommand(0x80|(Column-1+0x40));
}
}
/**
* @brief LCD1602初始化函数
* @param 无
* @retval 无
*/
void LCD_Init()
{
LCD_WriteCommand(0x38);//八位数据接口，两行显示，5*7点阵
LCD_WriteCommand(0x0c);//显示开，光标关，闪烁关
LCD_WriteCommand(0x06);//数据读写操作后，光标自动加一，画面不动
LCD_WriteCommand(0x01);//光标复位，清屏
}
/**
* @brief 在LCD1602指定位置上显示一个字符
* @param Line 行位置，范围：1~2
* @param Column 列位置，范围：1~16
* @param Char 要显示的字符
* @retval 无
*/
void LCD_ShowChar(unsigned char Line,unsigned char Column,char Char)
{
LCD_SetCursor(Line,Column);
LCD_WriteData(Char);
}
/**
* @brief 在LCD1602指定位置开始显示所给字符串
* @param Line 起始行位置，范围：1~2
* @param Column 起始列位置，范围：1~16
* @param String 要显示的字符串
* @retval 无
*/
void LCD_ShowString(unsigned char Line,unsigned char Column,char *String)
{
unsigned char i;
LCD_SetCursor(Line,Column);
for(i=0;String[i]!='\0';i++)
{
LCD_WriteData(String[i]);
}
}
/**
* @brief 返回值=X的Y次方
*/
int LCD_Pow(int X,int Y)
{
unsigned char i;
int Result=1;
for(i=0;i0;i--)
{
LCD_WriteData(Number/LCD_Pow(10,i-1)%10+'0');
}
}
/**
* @brief 在LCD1602指定位置开始以有符号十进制显示所给数字
* @param Line 起始行位置，范围：1~2
* @param Column 起始列位置，范围：1~16
* @param Number 要显示的数字，范围：-32768~32767
* @param Length 要显示数字的长度，范围：1~5
* @retval 无
*/
void LCD_ShowSignedNum(unsigned char Line,unsigned char Column,int Number,unsigned char Length)
{
unsigned char i;
unsigned int Number1;
LCD_SetCursor(Line,Column);
if(Number>=0)
{
LCD_WriteData('+');
Number1=Number;
}
else
{
LCD_WriteData('-');
Number1=-Number;
}
for(i=Length;i>0;i--)
{
LCD_WriteData(Number1/LCD_Pow(10,i-1)%10+'0');
}
}
/**
* @brief 在LCD1602指定位置开始以十六进制显示所给数字
* @param Line 起始行位置，范围：1~2
* @param Column 起始列位置，范围：1~16
* @param Number 要显示的数字，范围：0~0xFFFF
* @param Length 要显示数字的长度，范围：1~4
* @retval 无
*/
void LCD_ShowHexNum(unsigned char Line,unsigned char Column,unsigned int Number,unsigned char Length)
{
unsigned char i,SingleNumber;
LCD_SetCursor(Line,Column);
for(i=Length;i>0;i--)
{
SingleNumber=Number/LCD_Pow(16,i-1)%16;
if(SingleNumber<10)
{
LCD_WriteData(SingleNumber+'0');
}
else
{
LCD_WriteData(SingleNumber-10+'A');
}
}
}
/**
* @brief 在LCD1602指定位置开始以二进制显示所给数字
* @param Line 起始行位置，范围：1~2
* @param Column 起始列位置，范围：1~16
* @param Number 要显示的数字，范围：0~1111 1111 1111 1111
* @param Length 要显示数字的长度，范围：1~16
* @retval 无
*/
void LCD_ShowBinNum(unsigned char Line,unsigned char Column,unsigned int Number,unsigned char Length)
{
unsigned char i;
LCD_SetCursor(Line,Column);
for(i=Length;i>0;i--)
{
LCD_WriteData(Number/LCD_Pow(2,i-1)%2+'0');
}
}
Matrixkey.h
#ifndef __MATRIXKEY_H__
#ifndef __MATRIXKEY_H__
unsigned char Matrixkey();
#endifMatrixkey.c
#include
#include "Delay.h"
/**
* @brief 矩阵键盘读取按键键码
* @param 无
* @retval KeyNumber按下按键的键码值
如果按键按下不放，程序会停留在此函数，松手的瞬间，返回键码值，没有按键按下时返回0
*/
unsigned char Matrixkey(){
unsigned char keyNumber=0;
P1=0xFF;
//按列扫描矩阵键盘
P1_3=0;
if(P1_7==0){Delay(20);while(P1_7==0);Delay(20);keyNumber=1;}
if(P1_6==0){Delay(20);while(P1_6==0);Delay(20);keyNumber=5;}
if(P1_5==0){Delay(20);while(P1_5==0);Delay(20);keyNumber=9;}
if(P1_4==0){Delay(20);while(P1_4==0);Delay(20);keyNumber=13;}
P1=0xFF;
P1_2=0;
if(P1_7==0){Delay(20);while(P1_7==0);Delay(20);keyNumber=2;}
if(P1_6==0){Delay(20);while(P1_6==0);Delay(20);keyNumber=6;}
if(P1_5==0){Delay(20);while(P1_5==0);Delay(20);keyNumber=10;}
if(P1_4==0){Delay(20);while(P1_4==0);Delay(20);keyNumber=14;}
P1=0xFF;
P1_1=0;
if(P1_7==0){Delay(20);while(P1_7==0);Delay(20);keyNumber=3;}
if(P1_6==0){Delay(20);while(P1_6==0);Delay(20);keyNumber=7;}
if(P1_5==0){Delay(20);while(P1_5==0);Delay(20);keyNumber=11;}
if(P1_4==0){Delay(20);while(P1_4==0);Delay(20);keyNumber=15;}
P1=0xFF;
P1_0=0;
if(P1_7==0){Delay(20);while(P1_7==0);Delay(20);keyNumber=4;}
if(P1_6==0){Delay(20);while(P1_6==0);Delay(20);keyNumber=8;}
if(P1_5==0){Delay(20);while(P1_5==0);Delay(20);keyNumber=12;}
if(P1_4==0){Delay(20);while(P1_4==0);Delay(20);keyNumber=16;}
return keyNumber;
}
