DHCP-relay测试总结

• DHCP-relay的交互过程

DHCP-relay的意思就是DHCP中继代理，也就是开了DHCP-relay功能的设备作为DHCP中继代理，而其本身就不再具备DHCP服务器的功能。客户端通过DHCP自动获取地址向中继代理请求地址，而中继代理本身不具备DHCP服务器功能，因此中继代理就会向DHCP服务器发起地址请求信息，DHCP服务器给中继代理回复一个可用地址后，中继代理再把此地址回复给客户端。在这种情形下，DHCP客户端请求地址就有两个DHCP交互过程，一个是客户端和中继代理之间的DHCP交互过程，一个是中继代理和DHCP服务器之间的交互过程。只有这两个过程全部完成交互才能够算功能正常。

• DHCP-relay的配置

不同方案开启DHCP-relay的方法也不一样，现在测试DHCP-relay功能有三种方案，不同方案之间设计也不尽相同。

1、Broadcom方案：需要关闭NAT功能才能开启DHCP-relay功能，并且在DHCP服务器端抓包可以发现，relay agent IP是CPE的WAN口IP地址。

2、RTL方案和MTK方案：这两种方案在配置DHCP-relay的时候不需要关闭NAT，可以直接选择DHCP-relay功能进行使用，在DHCP服务器端抓包可以发现relay agent IP是CPE的LAN口IP地址。这种情况下配置DHCP服务器地址池的时候需要为客户端配置的路由器的IP地址就应该是CPE的LAN口IP。

3、在配置DHCP服务器的网卡IP的时候。如果是BCM方案的话，可以不用给网卡配置网关，服务器端只要配置网卡地址和子网掩码就可以。而RTL方案和MTK方案还需要给网卡配置网关，网关为CPE的WAN口IP地址。（实际验证RTL一定要配置网卡的网关才可以 ）

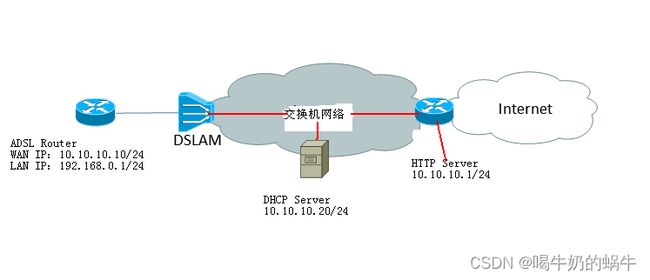

拓扑图如下：

详细配置步骤如下：

1、CPE的配置信息如下：

  第一步：修改CPE的LAN口IP地址，如192.168.0.1后保存，如果测试的是BCM方案的CPE，那么需要关闭NAT，如果测试的是RTL或者MTK方案的CPE，打开NAT和关闭NAT都需要测试，记住一点，关闭NAT后CPE就相当于一个路由器。

  第二步：建立一条静态WAN连接，配置如下，
