HCIP第十天

OSPF的数据包

OSPF是跨层封装协议，直接封装在网络层之上 --- 需要IP协议使用一个协议号来标定

OSPF --- 89

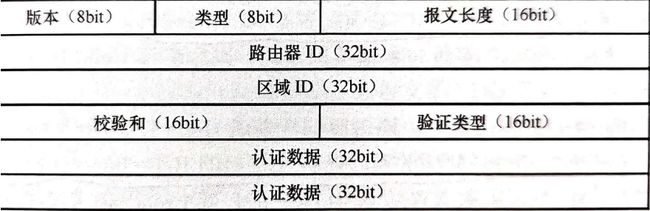

OSPF的头部

版本 --- OSPF的版本 --- 2

类型 --- OSPF数据包的类型 --- hello -- 1

                                                  DBD -- 2

                                                  LSR -- 3

                                                  LSU -- 4

                                                  LSACK -- 5

路由器ID --- RID --- 携带的是发出OSPF数据包设备的RID

区域ID --- 发出数据包的接口所在的区域

认证 -- 认证类型 -- null --- 不认证

                              simple --- 明文认证

                              MD5 --- 比对摘要值的认证方法

注意：OSPF进行认证时，会比对两部分内容，一个是认证类型，一个是认证数据

1，Hello包 --- 周期性的发现，建立以及保活邻居关系，包括DR和BDR的选举
