STM32F103电压采集proteus仿真

---

前言

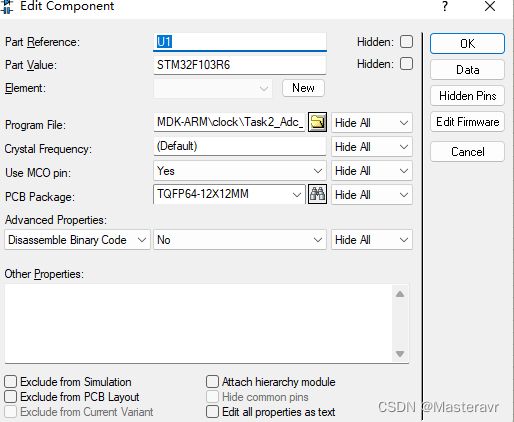

基于HAL库，仿真单片机型号为stm32f103R6，代码keil5。
通过单片机的ADC采集功能，测量四路电压，数据经由DMA传输，并将结果通过串口输出，结果比较确，误差在0.01V左右。
目前仿真采集四路比较稳定，多了会乱码。
proteus版本8.11
安装包链接：https://pan.baidu.com/s/1yhNKLl1lGSU9KU0tTuAxcg?pwd=dxe8
提取码：dxe8

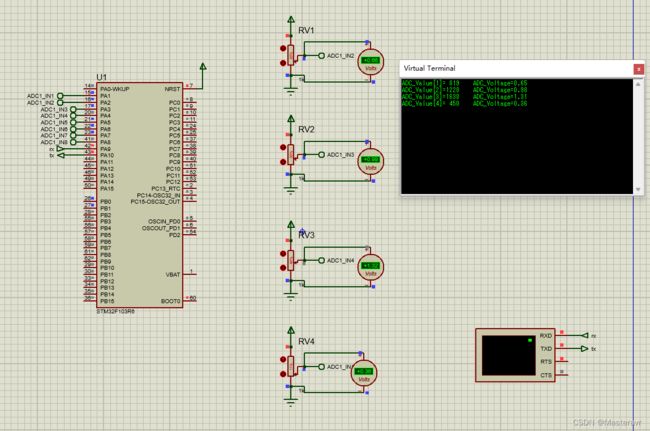

一、仿真效果

二、代码

int main(void)
{
  /* USER CODE BEGIN 1 */

  /* USER CODE END 1 */

  /* MCU Configuration--------------------------------------------------------*/

  /* Reset of all peripherals, Initializes the Flash interface and the Systick. */
  HAL_Init();
	MX_CRC_Init();//系统初始化，不写此函数数据输出有问题
  SystemClock_Config();
  MX_DMA_Init();//DMA初始化
  MX_USART1_UART_Init();//串口初始化
  MX_ADC1_Init();//ADC初始化
	HAL_ADC_Start_DMA(&hadc1,(uint32_t *)&ADC_Value,len);  //开始DMA传输
  while (1)
  {
		if(adc_flag==1){
			adc_flag=0;

			HAL_ADC_Start_DMA(&hadc1, (uint32_t*)&ADC_Value,len);//通过DMA将ADC数据保存到数组
			for(char i=0;i<len;i++)
			{
				ADC_Voltage[i]=(float)(ADC_Value[i]*3.3/4096);
				temp=ADC_Voltage[i]*100;
				a[i]=temp/100;
				b[i]=temp/10%10;
				c[i]=temp%10;
			  printf("ADC_Value[%d]=%4d    ",i+1,ADC_Value[i]);
				printf("ADC_Voltage=%d.%d%d\r\n",a[i],b[i],c[i]);
				HAL_Delay(10);
			}
			printf("\r\n");
		}
	HAL_Delay(1000);
    /* USER CODE END WHILE */

    /* USER CODE BEGIN 3 */
  }
  /* USER CODE END 3 */
}

---

总结

项目下载地址：.
https://download.csdn.net/download/weixin_42490599/85491375
