高速数据处理核心板学习资料：175-基于TI DSP TMS320C6455、Xilinx V5 FPGA XC5VSX95T的高速数据处理核心板

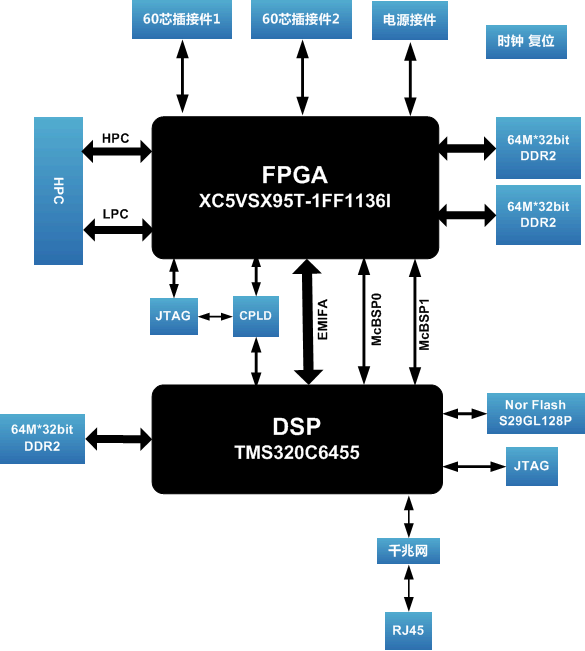

一、板卡概述

　　该DSP+FPGA高速信号采集处理板由我公司自主研发，包含一片TI DSP TMS320C6455和一片Xilinx V5 FPGA XC5VSX95T-1FF1136i。包含1个千兆网口，1个FMC HPC接口。可搭配使用ADFMC子卡、图像FMC子卡等，用于软件无线电系统，基带信号处理，无线仿真平台，高速图像采集、处理等。





二、技术指标

1. 以xilinx 公司V5系列FPGA XC5VSX95T和TI公司的TMS320C6455为主芯片。
2. FPGA外接2组DDR2 ，每组64MX32bit容量。
3. DSP外接一组64MX32bit容量的DDR2。
4. DSP外接1个千兆网络。
5. FPGA外接 FLASH，支持32 MB。
6. DSP外接 FLASH，支持32 MB。
7. 复位功能。
8. HPC高速信号接口。

三、芯片介绍

1．DSP芯片介绍

1.1 DSP时钟主频1GHz。
1.2 内存总线独立， 板载 DDR2-500 512MB
1.3 DSP与FPGA采用EMIF和Mcbps连接，EMIF支持64bit宽度，速度100MHz。
1.4 支持128MB Nor Flash8bit宽度
1.5 支持10M/100M/1000M网络接口

2. FPGA芯片介绍

　　FPGA采用 Xilinx新一代高端V5系列芯片，选择型号为：XC5VSX95T-1FF1136I，XC5VSX95T 具有逻辑模块160 x 54 大RAM模块1,120Kb，DSP48E  640个，CMT时钟管理6个 RocketIO GTP 16个，总IObank 20个，大使用IO数680个。



四、供电要求



　　双直流电源供电。整板功耗 20W。
电压：+5V 5A ，+3.3V 3A。
纹波：≤10%



五、 应用领域

　　软件无线电、图像数据采集、广播电视等
