UML 状态图：以共享汽车系统状态图为例

目录

一、初识 UML 状态图

二、共享汽车系统状态图详解

（一）初始状态与车辆空闲状态

（二）用户预定相关状态

（三）等待取车与用户取车状态

（四）用户还车及后续状态

三、状态图绘画

四、UML 状态图的价值与优势

五、总结

在软件系统的建模过程中，UML 状态图是一种直观且强大的工具，用于展示对象在生命周期内的状态变化以及引发这些变化的事件。今天以共享汽车系统为例探究 UML 状态图。

一、初识 UML 状态图

UML 状态图，又称为状态机图，主要用来描述对象所经历的状态序列、状态变迁的条件和动作等。它重点关注对象在其生命周期内的行为动态，通过图形化的方式呈现出复杂的业务流程和逻辑关系，使得开发人员、系统分析师以及业务人员能够清晰地理解系统的运行机制，从而有效促进团队协作与沟通。

状态图的基本构成要素主要有：

• 状态 ：表示对象在一个特定时间段内的相对稳定情况，例如共享汽车的 “车辆空闲”“等待取车”“车辆使用中” 等状态，在这些状态中，车辆的可用性和用户对其的操作权限等都有所不同。

• 事件 ：是引起状态变化的触发因素，可以是用户的操作、系统内部的定时任务或者外部设备的信号等。比如用户发起预定请求、用户取消预订、用户到达取车点并完成取车操作等都是触发共享汽车状态改变的事件。

• 转换 ：即状态之间的变迁过程，由事件驱动，当满足一定的条件时，对象从一个状态转移到另一个状态，例如从 “车辆空闲” 状态在用户预定后转换到 “等待取车” 状态。

• 动作 ：是在状态转换过程中或者进入、退出某个状态时所执行的具体操作，如系统确认预订、车辆更新可用等动作，这些动作实现了业务逻辑的具体功能。

二、共享汽车系统状态图详解

（一）初始状态与车辆空闲状态

整个状态图的起点是一个初始状态节点（黑色实心圆），随后进入 “车辆空闲” 状态，这代表着共享汽车在未被任何用户预订或使用时所处的状态，此时车辆可供用户随时预定，系统会将其展示在可供选择的车辆列表中，等待用户的挑选。

（二）用户预定相关状态

当用户发起预定请求后，系统对该请求进行处理并进入 “用户预定” 状态，若系统确认预订成功，车辆状态则转变为 “等待取车”，表明车辆已经被该用户成功预定，暂时为用户保留，等待用户前来取车；然而，如果用户在预定后改变主意，选择取消预订，那么车辆状态就会返回到 “车辆空闲”，并伴随着 “预定取消” 的操作和状态展示，使车辆重新对其他用户开放预定。

（三）等待取车与用户取车状态

在 “等待取车” 状态下，一旦用户到达取车点并完成相应的取车操作，如通过手机 APP 解锁车辆等，车辆状态便会切换到 “用户取车”，随即车辆进入 “车辆使用中” 状态，此时车辆被用户正式租用，系统开始计费，记录用户的使用时长和行驶里程等信息，为后续的费用结算做准备。

（四）用户还车及后续状态

当用户结束使用车辆并发起还车请求时，系统进入 “用户还车” 状态，随后对车辆状况进行检查，即进入 “还车检查” 状态。如果系统检测到车辆状况正常，没有损坏或其他异常情况，车辆状态顺利过渡到 “还车成功”，接着车辆重新变为 “车辆空闲”，可供其他用户再次预定使用；反之，若还车检查中发现车辆存在问题，如车辆损坏等，车辆状态则进入 “还车失败”，进而触发 “处理问题” 状态，系统会根据具体情况安排车辆维修或者处理相关费用事宜，待问题处理完毕后，车辆才能重新恢复到 “车辆空闲” 状态，投入下一轮的使用循环。

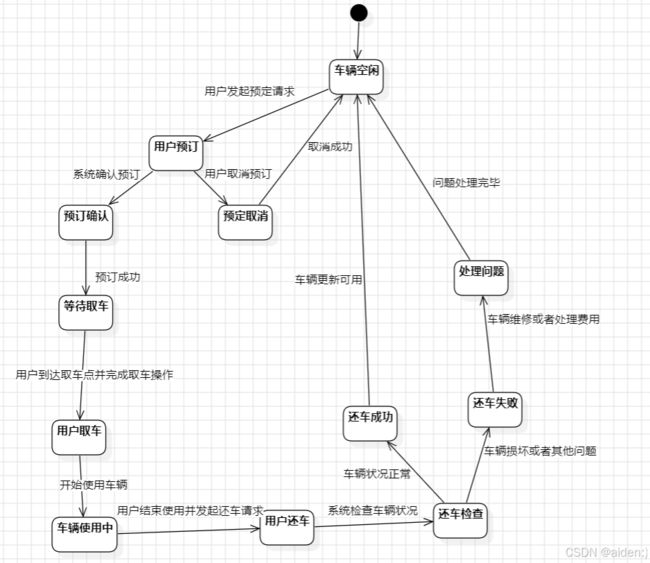

三、状态图绘画

四、UML 状态图的价值与优势

通过这个共享汽车系统的状态图示例，我们可以清晰地看到 UML 状态图在软件开发中的诸多优势：

• 直观的业务流程展现 ：以图形化的方式将复杂的业务流程分解为各个状态和状态之间的转换关系，使得业务人员和技术人员能够迅速理解系统的运行逻辑，即使是没有编程背景的人员也能够通过状态图对系统的功能和行为有一个直观的认识，从而促进双方的有效沟通与协作。

• 便于系统分析与设计 ：在系统开发的前期阶段，利用状态图可以帮助分析人员梳理业务需求，确定系统的关键功能点和业务规则，发现潜在的业务流程漏洞或不合理之处，进而优化系统设计。例如，通过分析共享汽车的状态转换流程，可以确保各个状态之间的转换条件明确、逻辑连贯，避免出现用户预定后无法正常取车或者还车后费用结算混乱等问题。

• 指导代码实现与测试 ：对于开发人员而言，状态图是实现代码逻辑的重要参考依据，可以按照状态图中定义的状态和转换关系来编写相应的代码模块，确保代码能够准确地反映业务需求。同时，在测试阶段，测试人员可以根据状态图设计测试用例，全面覆盖各种状态转换场景，验证系统是否能够按照预期的逻辑正确运行，有效提高测试的质量和效率。

• 利于系统的维护与扩展 ：随着业务的发展和需求的变化，系统可能需要不断进行维护和升级。状态图清晰地展示了系统的状态结构和行为动态，当需要对系统进行功能扩展或者修改时，开发人员可以快速定位到相关状态和转换逻辑，评估变更对系统的影响范围，从而更加高效、准确地完成系统的维护与扩展工作，保证系统的可持续发展。

五、总结

        UML 状态图作为软件建模过程中不可或缺的工具之一，在共享汽车系统的分析、设计、开发、测试以及维护等各个阶段都发挥着至关重要的作用。UML 状态图的价值不仅体现在能让我们快速理解系统的业务流程，它更是系统开发过程中的得力助手。在系统分析阶段，帮助梳理需求、挖掘潜在业务规则；在设计阶段，为架构搭建提供清晰蓝图；开发人员依它编写代码，测试人员据它设计用例，后期系统维护和功能拓展时，也能迅速定位关键逻辑，评估变更影响。
