嵌入式智能车设计与实现 —— STM32F429版深度解析

引言

随着物联网和人工智能的发展，嵌入式智能车成为了一个热门的研究领域。本文将深入介绍如何使用STM32F429微控制器设计和实现一款基础的智能车，包括硬件选型、电路设计、软件编程等关键环节，旨在为嵌入式系统爱好者和工程师提供一个全面的技术指南。

理论框架

嵌入式系统理论

• 微控制器（MCU）理论: STM32F429基于ARM Cortex-M4架构，拥有浮点运算单元(FPU)，适用于复杂算法处理。其内部结构包括CPU、存储器、总线系统、中断控制器等。

• 外围接口理论: 包括通用I/O端口(GPIO)、定时器(TIM)、串行通信接口(UART、SPI、I2C)等，用于与外部设备交互。

• 实时操作系统（RTOS）理论: 可选用FreeRTOS等轻量级RTOS，实现任务调度和资源管理，提升系统的实时性和可靠性。

2. 电机控制理论

• 直流电机理论: 了解直流电机的工作原理，包括电磁感应定律、欧姆定律等，用于计算电机的电流、电压和扭矩。

• PWM控制理论: 脉冲宽度调制(PWM)用于调整电机速度，通过改变脉冲的占空比来控制平均电压，从而调节电机转速。

• PID控制理论: 比例积分微分控制算法用于实现闭环控制，提高电机的速度和位置控制精度。

3. 传感器技术理论

• 红外传感器理论: 基于红外光的发射与接收，用于检测障碍物，涉及光电效应和红外光谱学。

• 超声波传感器理论: 利用超声波的反射特性来测量距离，涉及声波传播原理和多普勒效应。

• 加速度计和陀螺仪理论: 用于姿态估计和导航，涉及牛顿运动定律和角动量守恒原理。

4. 无线通信理论

• 蓝牙通信协议: 了解蓝牙标准（如Bluetooth 4.0 BLE）的物理层、链路层和应用层协议，实现智能车的远程控制和数据传输。

设计原理

1. 系统架构设计

• 主控单元: STM32F429作为核心，负责接收传感器数据、处理算法和控制电机。

• 执行单元: 电机驱动电路，如L298N双H桥驱动，根据主控单元的指令控制电机动作。

• 感知单元: 传感器阵列，用于环境感知和数据采集。

• 通信单元: 蓝牙模块，实现与上位机或其他设备的无线通信。

2. 信号处理与算法设计

• 数据融合: 利用卡尔曼滤波等算法融合多种传感器数据，提高感知精度。

• 路径规划: 使用Dijkstra、A*等算法规划最优路径，实现自主导航。

• 避障算法: 结合红外和超声波传感器数据，实现障碍物检测和绕行策略。

3. 电源管理与能耗优化

• 电源系统设计: 选择合适的电池类型（如锂聚合物电池），设计充电电路和稳压电路，确保稳定供电。

• 能耗优化: 采用低功耗模式和动态电压频率调整(DVFS)等技术，延长智能车的续航时间。

硬件设计

1. 微控制器单元(MCU)

• STM32F429IGT6: 作为核心处理器，其具备高性能的Cortex-M4内核和丰富的外设资源，适合处理复杂的算法和实时控制任务。
• STM32F429IGT6原理图:

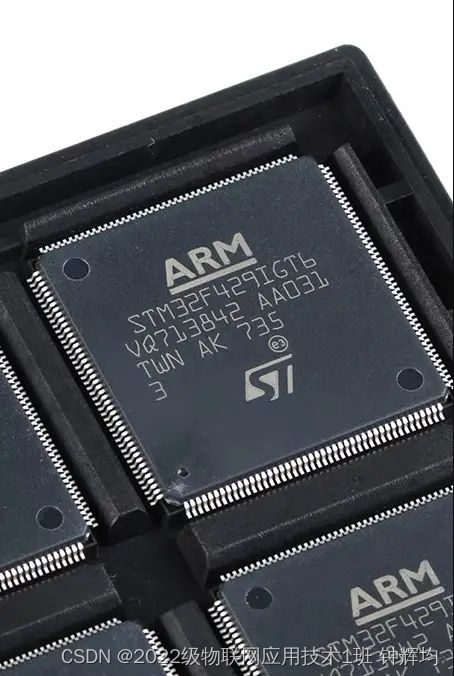

• STM32F429IGT6实物图:

2. 电机驱动模块

• L298N: 双H桥驱动芯片，用于控制两个直流电机，实现智能车的前进、后退及转向。

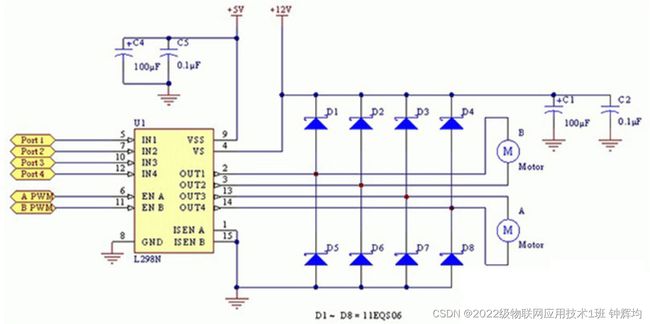

• L298N原理图:

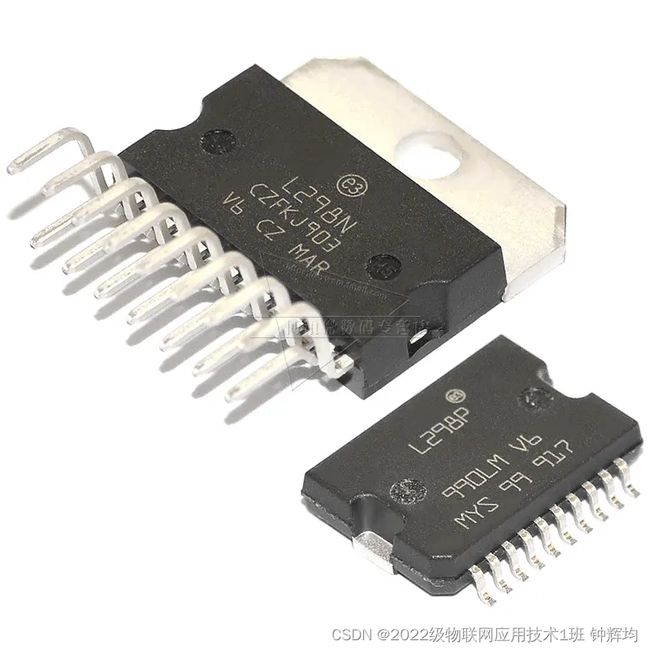

• L298N实物图：

• 电源管理: 采用可充电锂电池供电，通过电压调节模块确保稳定的5V输出给MCU和其他电子元件。

• L298N控制两个直流电机代码示例：

#include "stm32f4xx_hal.h"

// 定义电机控制引脚
#define LEFT_MOTOR_DIR1 GPIO_PIN_0
#define LEFT_MOTOR_DIR2 GPIO_PIN_2
#define LEFT_MOTOR_PWM GPIO_PIN_1

#define RIGHT_MOTOR_DIR1 GPIO_PIN_0
#define RIGHT_MOTOR_DIR2 GPIO_PIN_2
#define RIGHT_MOTOR_PWM GPIO_PIN_1

// 电机控制PWM定时器
TIM_HandleTypeDef htim1;

// GPIO初始化结构体
GPIO_InitTypeDef GPIO_InitStruct = {0};

/**
 * @brief 初始化HAL库和系统时钟
 */
void SystemClock_Config(void);

/**
 * @brief 初始化GPIO引脚
 */
static void MX_GPIO_Init(void);

/**
 * @brief 初始化定时器
 */
stat
