【Qt6 QML Book基础】05：图形变换（附完整可运行代码）

引言

在 QML 界面开发中，图形变换（平移、旋转、缩放）是实现交互效果的核心技术。本文基于 Qt 官方教程，通过封装可复用的 ClickableImage 组件，结合实战案例演示图像的动态变换效果，详细解析 QML 变换属性的应用场景与最佳实践。代码包含完整中文注释，控件名称全面汉化，适配 Qt Creator 开发环境，可直接编译运行。

一、运行效果图

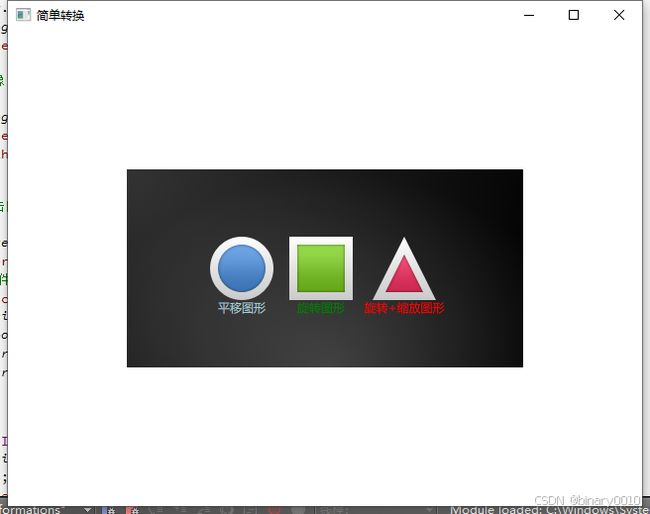

本文示例程序运行后呈现以下效果：

1. 初始状态

• 背景为风景图，上方排列三个可交互图形：蓝色圆形、绿色盒子、红色三角形
• 图形下方标注中文功能说明，界面布局整洁，色彩对比鲜明

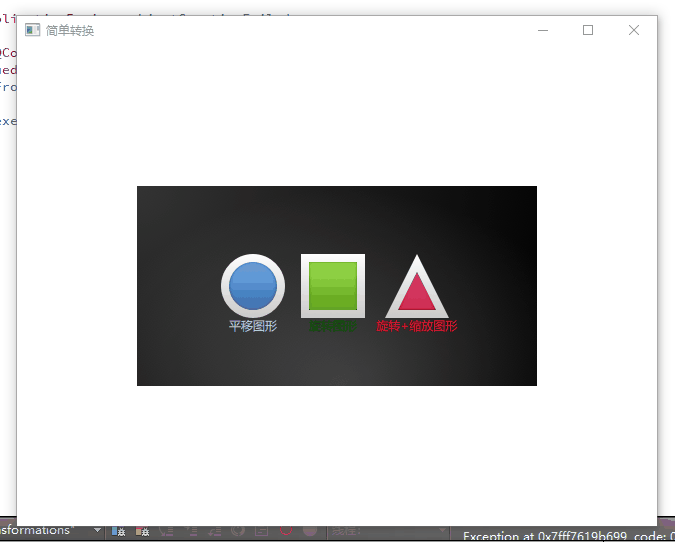

2. 交互效果

• 点击圆形：每次点击向右平移 20 像素（累计移动效果）
• 点击盒子：每次点击顺时针旋转 15°（支持 360° 循环旋转）
• 点击三角形：每次点击同时旋转 15° 并放大 5%（最大缩放至 1.5 倍）

• 点击背景：一键重置所有图形至初始状态

 二、核心组件：可点击图像组件 ClickableImage.qml

1. 组件设计目标

• 功能封装：将图像点击交互逻辑抽象为独立组件，实现代码复用
• 接口规范：通过信号暴露点击事件，支持外部自定义交互逻辑
• 视觉优化：内置抗锯齿处理，确保图像变换时边缘平滑

2. 完整代码

// 可点击图像组件（支持点击事件传递）
import QtQuick

Image {
    id: root                // 根元素ID，便于信号触发
    signal clicked          // 定义点击信号，供父组件处理

    // 鼠标交互区域（覆盖整个图像）
    MouseArea {
        anchors.fill: parent  // 自适应父元素尺寸
        onClicked: root.clicked()  // 触发根元素信号，实现事件冒泡
    }

    antialiasing: true       // 启用抗锯齿，提升图形渲染质量
}

3. 技术亮点

• 组件化思维：通过文件级组件实现 “图像 + 交互” 的标准化封装，后续可直接用于按钮、图标等场景
• 信号机制：仅暴露 clicked 信号，保持组件功能纯净，外部通过 onClicked 处理业务逻辑
• 性能优化：antialiasing 解决图像旋转 / 缩放时的锯齿问题，平衡视觉效果与性能

三、主程序逻辑：图形变换 Main.qml

1. 界面布局与背景设置

Window {
    width: 640
    height: 480
    visible: true
    title: qsTr("简单转换")

    Item {
        id: container          // 容器元素，用于相对定位
        width: bg.width        // 宽度与背景图一致
        height: bg.height      // 高度与背景图一致
        anchors.centerIn: parent  // 居中显示

        // 背景图像（提供视觉上下文）
        Image {
            id: bg              // 背景图ID
            source: "assets/background.png"  // 本地资源路径
            smooth: true       // 图像平滑处理，避免拉伸模糊
        }

        // 背景点击区域（重置所有变换）
        MouseArea {
            id: resetArea      // 重置区域ID
            anchors.fill: parent  // 覆盖整个容器
            // 事件顺序优化：通过前置声明确保背景点击不被图形遮挡
            onClicked: {
                circle.x = 84           // 重置圆形X坐标
                box.rotation = 0        // 重置盒子旋转角度
                triangle.rotation = 0   // 重置三角形旋转角度
                triangle.scale = 1.0    // 重置三角形缩放比例
            }
        }
}

2. 可交互图形实例化

① 平移效果：蓝色圆形

ClickableImage {
            id: circle             // 圆形实例ID
            x: 84; y: 68           // 初始坐标（左上角定位）
            source: "assets/circle_blue.png"  // 图标资源路径
            onClicked: x += 20     // 点击时向右平移20像素（累计效果）

            // 自定义样式：添加中文标签
            Text {
                anchors.top: parent.bottom  // 位于图形下方
                anchors.horizontalCenter: parent.horizontalCenter  // 水平居中
                text: "平移图形"              // 中文功能说明
                font.pixelSize: 12          // 字体大小
                color: "lightblue"
            }
        }

② 旋转效果：绿色盒子

ClickableImage {
            id: box               // 盒子实例ID
            x: 164; y: 68         // 与圆形间隔80像素
            source: "assets/box_green.png"
            onClicked: rotation += 15  // 点击时顺时针旋转15°

            Text {
                anchors.top: parent.bottom
                anchors.horizontalCenter: parent.horizontalCenter
                text: "旋转图形"
                font.pixelSize: 12  // 字体大小
                color: "green"
            }
        }

③ 复合变换：红色三角形

ClickableImage {
            id: triangle          // 三角形实例ID
            x: 248; y: 68         // 与盒子间隔84像素
            source: "assets/triangle_red.png"
            onClicked: {
                rotation += 15    // 旋转15°
                scale = Math.min(1.5, scale + 0.05)  // 最大缩放1.5倍，防止过度放大
            }

            Text {
                anchors.top: parent.bottom
                anchors.horizontalCenter: parent.horizontalCenter
                text: "旋转+缩放图形"
               font.pixelSize: 12  // 字体大小
                color: "red"
            }
        }

 3. 关键技术点解析

① QML 变换属性对比

属性	功能描述	典型应用场景	注意事项
x/y	平移（像素级定位）	元素位置动态调整	改变元素实际布局位置
rotation	旋转（单位：度，顺时针）	交互反馈（如按钮翻转）	旋转中心默认是元素中心点（可通过transformOrigin修改）
scale	缩放（1.0 为原始大小）	放大预览、交互反馈	支持独立设置 x/y 轴缩放（scaleX/sca

 ② 事件捕获顺序优化

• Z 轴顺序规则：QML 中后定义的元素会覆盖先定义的元素（相当于 HTML 的 DOM 顺序）
• 背景点击区域前置：将 resetArea 放在 ClickableImage 之前声明，确保背景点击事件不被图形遮挡
• 解决方案：通过 stackBefore 属性或代码顺序控制元素层级（本例采用后者）

③ 资源管理

• 目录结构：

  ├─ assets/            // 资源目录
  │  ├─ background.png  // 背景图片
  │  ├─ circle_blue.png // 圆形图标
  │  └─ triangle_red.png// 三角形图标
  ├─ ClickableImage.qml // 自定义组件
  └─ main.qml           // 主程序


• 路径引用：使用相对路径 assets/xxx.png，配合 Qt 资源文件（.qrc）管理，避免硬编码

四、进阶技巧：图形变换高级应用

1. 变换组合与动画

ClickableImage {
    // 圆形平移边界限制
    onClicked: {
        if (x < mainWindow.width - width - 20) {  // 右边界留20像素安全距离
            x += 20
        }
    }
}

// 在ClickableImage组件中添加禁用状态
property bool isEnabled: true  // 新增禁用属性

MouseArea {
    enabled: root.isEnabled  // 禁用时鼠标区域失效
    onClicked: if (isEnabled) root.clicked()
}

五、常见问题与解决方案

1. 图像变换后边缘模糊

• 原因：未启用抗锯齿或平滑处理
• 解决：

  antialiasing: true  // 组件级抗锯齿
  smooth: true        // 图像加载时平滑处理


2. 点击事件无响应

• 原因：鼠标区域被上层元素遮挡或未正确填充父元素
• 解决：
  • 检查元素声明顺序（确保交互组件在上方）
  • 添加 anchors.fill: parent 确保鼠标区域覆盖整个组件

3. 资源文件加载失败

• 现象：报错 qrc:/assets/xxx.png: No such file
• 解决：
  1. 在 Qt Creator 中右键项目 → 添加现有文件 → 选中资源目录
  2. 确保文件路径与代码引用一致（区分大小写）

六、总结

• 组件化开发：通过 ClickableImage 实现 “一次封装，多次复用”，降低代码冗余
• 交互设计：掌握平移、旋转、缩放的组合应用，为复杂交互界面奠定基础
• 工程实践：学会资源管理、事件捕获顺序优化等实用技巧，提升 QML 项目开发效率
