CANopen 协议使用详解全攻略（基于工业自动化、机器人、汽车电子等领域的实际应用）
一、CANopen 协议基础
- CANopen 简介
定位：基于 CAN 总线的应用层协议（CiA 301/302/402等标准）。
应用场景：
工业自动化（伺服电机、PLC、I/O模块）。
医疗设备（手术机器人、监护仪）。
轨道交通（车门控制、牵引系统）。
核心组成：
对象字典（Object Dictionary, OD）：设备的参数数据库（索引+子索引）。
通信协议：SDO（配置参数）、PDO（实时数据）、NMT（网络管理）。
设备配置文件：EDS（电子数据表）、DCF（设备配置）。

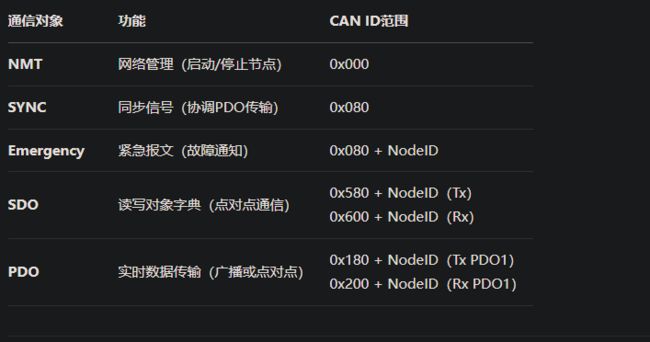

- CANopen 通信模型
二、CANopen 设备配置实战
- 对象字典（Object Dictionary）
结构：16位索引（主参数） + 8位子索引（子参数）。
常用索引范围：
0x1000-0x1FFF：通信参数（波特率、节点ID）。
0x2000-0x5FFF：制造商自定义参数。
0x6000-0x9FFF：标准化设备参数（CiA 402电机参数）。
示例：配置节点ID（索引 0x2000，子索引 0x00）为2：
c
// 通过SDO写入命令
SDO Write: Index=0x2000, Subindex=0x00, Data=0x02
- EDS/DCF 文件
EDS文件：描述设备对象字典的标准化文本文件（ASCII格式）。
DCF文件：包含实际配置值的设备配置文件（基于EDS生成）。
工具支持：CANopen Magic、CANoe、Kvaser CanKing。
- 配置步骤
导入EDS文件：加载设备描述文件到主站。
设置节点ID：确保每个设备有唯一ID（通常通过DIP开关或软件配置）。
配置PDO映射：
定义哪些参数通过PDO传输（如电机转速、温度）。
示例：映射索引 0x6040（控制字）到PDO1：
ini
; PDO1映射参数（索引0x1600）
[PDO1_Mapping]
0x1600sub0 = 2 ; 映射条目数量
0x1600sub1 = 0x60400010 ; 控制字（16位）
0x1600sub2 = 0x60600008 ; 目标位置（32位）
设置通信参数：波特率（索引 0x1002）、同步周期（索引 0x1006）。
三、CANopen 通信实现
- SDO（服务数据对象）
功能：读写对象字典（可靠但速度慢）。
通信模式：
快速SDO（COB-ID 0x580+NodeID / 0x600+NodeID）。
分段传输：用于大数据块（如固件升级）。
示例：读取节点ID：
c
// 主站发送SDO读取请求
CAN ID: 0x600 + NodeID (e.g., 0x602)
Data: 0x40 0x00 0x20 0x00 0x00 0x00 0x00 0x00
// 从站响应
CAN ID: 0x580 + NodeID (e.g., 0x582)
Data: 0x43 0x00 0x20 0x00 0x02 0x00 0x00 0x00
- PDO（过程数据对象）
功能：实时传输过程数据（速度快但不可靠）。
传输类型：
同步传输（基于SYNC信号）。
事件驱动（数据变化时发送）。
周期性传输（定时发送）。
PDO映射配置：
c
// 映射索引0x6040（控制字）到PDO1
Write SDO: 0x1600sub1 = 0x60400010
- NMT（网络管理）
主站命令：
启动所有节点：CAN ID 0x000，数据 0x01 0x00。
复位节点：CAN ID 0x000，数据 0x82 0xNodeID。
节点状态机：
图表
代码
四、CANopen 高级应用
- 心跳协议（Heartbeat）
功能：监测节点存活状态。
配置：
主站设置心跳周期（索引 0x1017sub0）。
从节点定期发送心跳报文（COB-ID 0x700 + NodeID）。
- 节点保护（Node Guarding）
功能：主站定期轮询节点状态。
命令：主站发送 0x700 + NodeID，从节点回复状态。
- 同步与时间戳
SYNC报文：协调多个PDO的传输时机。
时间戳：索引 0x1012 记录事件发生时间。
五、常见问题与调试
- 通信失败
可能原因：
节点ID冲突。
波特率不匹配（检查索引 0x1002）。
物理层故障（终端电阻、线缆短路）。
调试工具：
CAN分析仪（如PCAN-USB Pro）。
Wireshark（配合SocketCAN）。
- PDO数据未更新
检查项：
PDO映射是否启用（索引 0x1400sub1=1）。
传输模式是否配置为周期或事件驱动。
- SDO超时
解决方法：
确认从站是否响应（检查CAN ID过滤）。
验证对象字典索引/子索引是否存在。
六、代码示例（基于STM32 + CANopenNode库）
- 初始化CANopen节点
c
#include "CO_driver.h"
#include "CO_OD.h"
CO_NODE_SPEC canSpec = {
.NodeID = 0x01,
.Baudrate = 1000000, // 1Mbps
.OD = &OD, // 对象字典结构体
};
CO_NODE canNode;
void main() {
CO_ReturnError_t err;
err = CO_init(&canNode, &canSpec);
while (1) {
CO_process(&canNode); // 处理CANopen协议栈
}
}
- PDO发送示例
c
// 在对象字典中映射索引0x6040到PDO1
OD_PDO1[0].mappedObject = OD_ENTRY_H2000_ControlWord;
// 周期性发送PDO1
if (CO_TmrIsExpired(&canNode.Tmr, 100)) { // 100ms周期
CO_PDOsend(&canNode.PDO[0]);
}
七、学习资源
标准文档：CiA 301（CANopen基础）、CiA 402（电机控制）。
开源库：CANopenNode（C语言）、CANopen-stm32（STM32 HAL库）。
书籍：《CANopen Implementation Guide》。
总结
CANopen协议通过对象字典和标准化的通信机制，为工业设备互联提供了高效解决方案。掌握其核心概念（SDO/PDO/NMT）、配置流程（EDS/DCF）和调试技巧，是开发稳定CANopen系统的关键。实际应用中需结合硬件特性（如STM32的bxCAN）和协议栈（如CANopenNode），逐步实现复杂功能。
