ARM11 S3C6410系列教程之二：串口

对于一个微处理器，最常用也是最简单的接口就是串口，它不需要太多的管脚，也不需要太多的硬件电路，如果不放心，增加一个max232可以达到万无一失的境地，完成数据的传输。

本文引用地址：http://www.eepw.com.cn/article/203123.htm

　　S3C6410拥有187个复用功能的I/O端口，这些端口可以分为17组，具体如下：

　　S3C6410X UART 支持的比特率可达到 3Mbps。每个 UART包含两个 64-byte FIFO’s用于发送和接收数据。我们可以这样理解，当配置好寄存器后，我们可以从相应的缓存区读取或者发送相应的数据。通过上面的描述可以看出，S3C6410的GPA和GPB为串口。现在我以串口0为例介绍S3C6410的串口如何配置。对与串口0，通过设置GPACON为相应的数据完成串口设置。

　　串口0的硬件连接图如下：

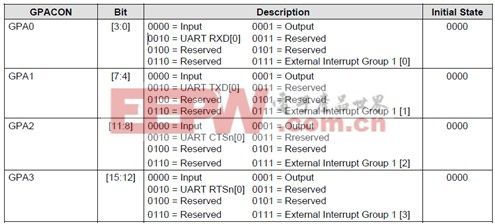

　　串口0的配置寄存器意义如下：

　　通过配置GPACON寄存器，将端口使能串口模式，

　　GPACON &= ~0xff;/*清除寄存器并设置为串口模式*/

　　GPACON |= 0x22;

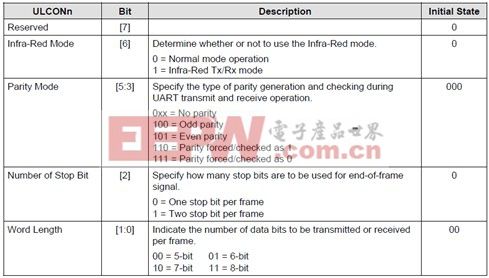

　　对于串口的功能设置，通过ULCON0来进行设置，该寄存器意义如下：

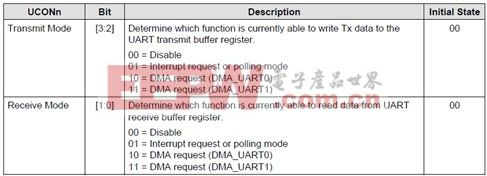

对于发送和接受的模式设置通过配置UCON0进行设置，该寄存器意义如下：

本文引用地址：http://www.eepw.com.cn/article/203123.htm

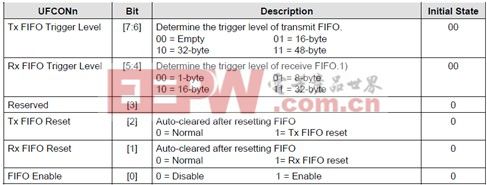

　　为使串口的发送速度更快，需要采用S3C6410的FIFO功能，具体寄存器为UFCON0，具体意义如下：

　　波特率设置公式

　　DIV_VAL = UBRDIVn + (num of 1’s in UDIVSLOTn)/16
　　DIV_VAL = (PCLK / (bps x 16 ) ) −1
　　DIV_VAL = (EXT_UCLK0 / (bps x 16 ) ) −1
　　or
　　DIV_VAL = (EXT_UCLK1 / (bps x 16 ) ) −1

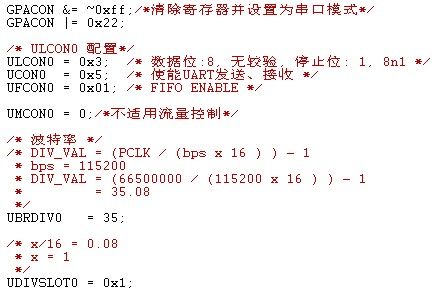

　　在上个文章中，我们设置了PCLK=66.5MHz ,现在我们用bps=115200,通过计算可以得出DIV_VAL=35.08，可以使UBRDIV0=35，那么num of 1’s in UDIVSLOT0=1.28=1，具体设置程序如下：

　　通过判断UFSTAT0中的低7位是否为零来判断FIFO中是否有数据，

　　若有数据可以通过读取URXH0寄存器来读取数据：

　　这时需要注意，在接收和发送的时候，要检查FIFO中是否为满，若空间已满，则需要等待才能进行后续的发送或接收数据。
