分层Pane结构与Swing组件高级特性的实现
这个题目起的有点难懂，但也实在想不出更好的题目来。所谓分层Pane结构是指JFrame/JApplet/JDialog等Swing顶层容器 的JRootPane/JLayeredPane/GlassPane/ContentPane结构。所谓Swing组件高级特性其实是指某些组件的特殊 功能的实现，比如弹出菜单、Tooltip、JComboBox的下拉窗口、Drag and Drop实现、Docking Pallete窗口等等。这些特性同普通组件不同，它们往往需要动态的变化、覆盖其他组件，它们之间存在一定层次关系。那么Swing中是怎么样实现这些 功能呢？
一直以来想写一篇文章来描述这个关键结构，但每次总被自己的语言表达能力所限制。Swing这个精巧结构是我叹服的原因之一。虽然一般的 GUI系统设计原理我都知道，但是细节如此处精细却不是一开始就能清楚的。我在2000年以前曾经写过大量基于AWT Canvas的自定义组件，当时认为Swing的自定义组件也不过如此，原理不过也是给我一个刷子，我给你画出来。但是上述所说的这些特性，却从来没能实 现过。我想过很多方法，做过很多实验，但终究没有想透这一层。之后某次偶然机会，看到了下面这张著名的图，使我豁然开朗。让我又一次理解了创新需要跳出旧 的思维模式勇气和智慧。
简单来说Swing中这些顶层容器的多Pane结构是实现这些特性的基础。这些Pane实际是一些特殊的JComponent，它们之间存在包含被包含、覆盖被覆盖的树状多层次结构。我重新画了上面这张图，使得其更具体、更直观，更容易理解些：
其实有了这张图，加上图形系统中Z-order的概念，就不难理解并实现上面提到的特性。Z-order概念和图形学中Z深度是一致 的。离观察点近的物体总是会遮挡离观察点远的物体。物体所在法平面离观察点的距离就是所谓Z深度。Swing中通过先画出Z-order远（小）的组件， 再画Z-order近（大）的组件的方法实现组件之间的遮挡关系。每个组件所在平面的都有一个数字描述其位置，这个位置同三维坐标系中的Z轴类似，离观察 者越近，坐标越大：
Swing的顶层容器都包含有一个JRootPane，该JRootPane是一切Swing组件起点。JRootPane中包含了一个 JLayeredPane和一个GlassPane。GlassPane和JLayeredPane都是充满JRootPane的。GlassPane缺 省情况下是不可见的，因此我们看到都是JLayeredPane。GlassPane如果是可见的，它Z-order大于任何其他组件，因此它会覆盖住整 个窗口，使得所有的鼠标事件都被它截获。另外通常可见情况下它是透明的，因此你能仍然看到JLayeredPane上面的一切，但是 JLayeredPane上面的组件都得不到鼠标事件。

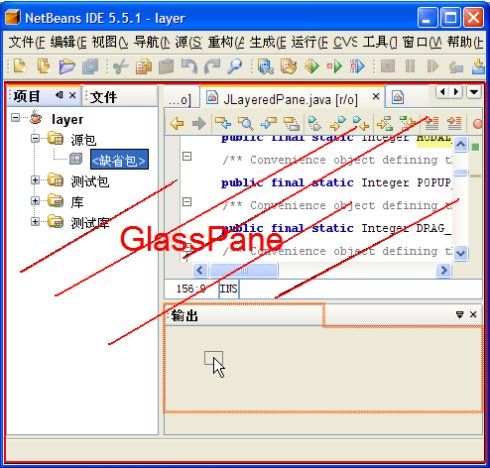

GlassPane这个奇怪的组件主要是用来实现Drag & Drop以及跨组件渲染用的。NetBeans和Eclipse中哪种常见的Docking Frame的实现就和这种组件相关。这些工程、文件、源代码的窗口其实不过是普通的Swing组件，它们本身并不能实现这种拖拽功能。鼠标在它们上面标题 栏区域按下之后，标题栏组件会检测到这种事件，经过粘连性判断后，如果发现这些鼠标事件目的是拖拽窗口，这种Docking系统就会将拖拽区域（即所谓的 ClientArea)的GlassPane设置为可见，于是下面的一些列拖拽鼠标事件就被这个GlassPane所接管了过去。GlassPane是覆 盖于应用程序ClientArea的透明组件，它处理这些事件时计算出当前鼠标位置所蕴含着的拖拽动作，并根据这些动作画出相应的焦点矩形。 NetBeans的Docking Framework一个拖拽过程如下图所示.注意GlassPane是背景透明的，所以可以在上面画背景透明的焦点矩形：
GlassPane这个奇怪的组件主要是用来实现Drag & Drop以及跨组件渲染用的。NetBeans和Eclipse中哪种常见的Docking Frame的实现就和这种组件相关。这些工程、文件、源代码的窗口其实不过是普通的Swing组件，它们本身并不能实现这种拖拽功能。鼠标在它们上面标题 栏区域按下之后，标题栏组件会检测到这种事件，经过粘连性判断后，如果发现这些鼠标事件目的是拖拽窗口，这种Docking系统就会将拖拽区域（即所谓的 ClientArea)的GlassPane设置为可见，于是下面的一些列拖拽鼠标事件就被这个GlassPane所接管了过去。GlassPane是覆 盖于应用程序ClientArea的透明组件，它处理这些事件时计算出当前鼠标位置所蕴含着的拖拽动作，并根据这些动作画出相应的焦点矩形。 NetBeans的Docking Framework一个拖拽过程如下图所示.注意GlassPane是背景透明的，所以可以在上面画背景透明的焦点矩形：
JLayeredPane是实现弹出式窗口或类似Pallete浮动窗口的主要组件。如同它的名字一样，它将自己的内部结构也分成许多 亚层。在使用它的add(Component, Object)方法加入组件时，第二个参数是一个Integer值，这个值决定了加入的层。这个值相当于前面所说的Z-order值。目前主要有下面几个 预定义值：
public final static Integer DEFAULT_LAYER = new Integer(0);
这层加入的缺省层。
public final static Integer PALETTE_LAYER = new Integer(100);
public final static Integer PALETTE_LAYER = new Integer(100);
这层是定义Palette窗口的层。那种浮动选项窗口属于这一层。
public final static Integer MODAL_LAYER = new Integer(200);
public final static Integer MODAL_LAYER = new Integer(200);
这层是模态对话框的层。这个模态对话框应该是指JInternalFrame的模态对话框，而不是JDialog。
public final static Integer POPUP_LAYER = new Integer(300);
public final static Integer POPUP_LAYER = new Integer(300);
这层是菜单、下拉框窗口、Tooltip等窗口浮动的层。
public final static Integer DRAG_LAYER = new Integer(400);
public final static Integer DRAG_LAYER = new Integer(400);
这一层是拖拽层，组件可以在这一层被托拽。
public final static Integer FRAME_CONTENT_LAYER = new Integer(-30000);
这一层是ContentPane和MenuBar所在的层。注意它非常小，前面所有层的组件都会覆盖这一层的组件。我们知道ContentPane是所有应用程序组件所在的地方。
JLayeredPane直接包含有ContentPane组件。应用程序如果定了MenuBar，JLayeredPane还包含 MenuBar。注意JLayeredPane本身没有布局管理器，它对组件的布局是由它的父容器JRootPane的布局管理器RootLayout来 完成的。简单来说，所在层数值小的组件有可能被高层组件所覆盖。Swing将不同类型的组件放置在不同层面上，就实现了文章一开始提到的特性：菜单、浮动 窗口、下拉框窗口和Tooltip等。当然这些窗口有可能不是JLayeredPane上的轻量级Swing组件，当它们的边界超过顶层容器的窗口时，这 些窗口的就变成了重量级AWT窗口。这在上一篇文章《
如何混排Swing和AWT组件 》
中已经提到过。

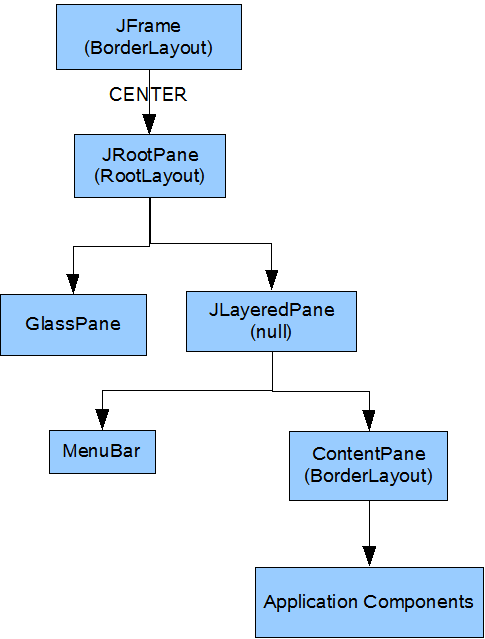

下面是这些Pane组件之间的树状包含关系图：
本文的目的是讲述Swing的这种组件层次结构，并不是讲述如何使用JLayeredPane和GlassPane来实现某中特殊的功 能。如果需要学习如何使用它们实现某些特殊效果，Java Tutorial的Swing部分提供了详尽的编程资料。Java Tutorial的Swing部分编程在：
如何使用RootPane、GlassPane和JLayeredPane分别见下面的章节：
